Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX60WD

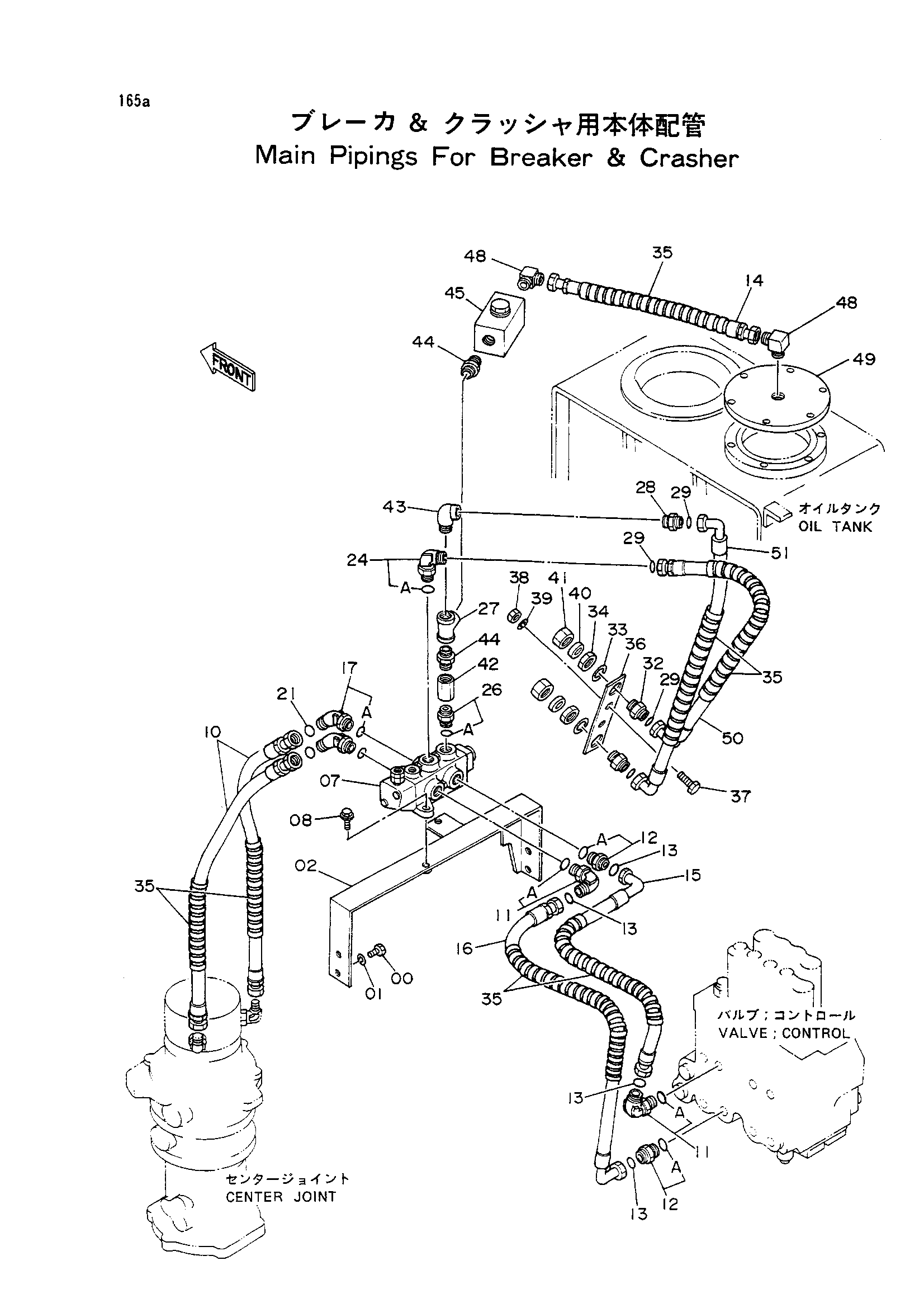

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901018 | Болт | 4 |
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | 8046218 | Опора | 1 |
| 07 | 4247805 | Гидрораспределитель | 1 |
| 08 | J011030 | Болт с шайбой | 2 |
| 10 | 4207380 | Шланг | 2 |
| 11 | 4200580 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4189602 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 14 | 4262908 | Шланг | 1 |
| 15 | 4239738 | Шланг | 1 |
| 16 | 4196292 | Шланг | 1 |
| 17 | 4260154 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | 4202404 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4227062 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 94-0663 | Тройник | 1 |
| 28 | 4208967 | Адаптер | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 4 |
| 32 | 4257877 | Адаптер | 2 |
| 33 | A590930 | Пружинная шайба | 2 |
| 34 | 4257876 | Гайка | 2 |
| 35 | 4044420 | Защитный кожух | 6 |
| 36 | 4257874 | Кронштейн | 1 |
| 37 | J901435 | Болт | 2 |
| 38 | J950014 | Гайка | 2 |
| 39 | A590914 | Пружинная шайба | 2 |
| 40 | 4189094 | Колпачок | 2 |
| 41 | 4188136 | Гайка | 2 |
| 42 | 94-0678 | Разъём S | 1 |
| 43 | 94-0633 | Угловой штуцер | 1 |
| 44 | 94-1704 | Адаптер | 2 |
| 45 | 4205902 | Запорный клапан | 1 |
| 48 | 94-1404 | Угловой штуцер | 2 |
| 49 | 9731569 | Крышка | 1 |
| 50 | 4262132 | Шланг | 1 |
| 51 | 4262131 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
