Электрооборудование (1-2) — HITACHI EX60WD

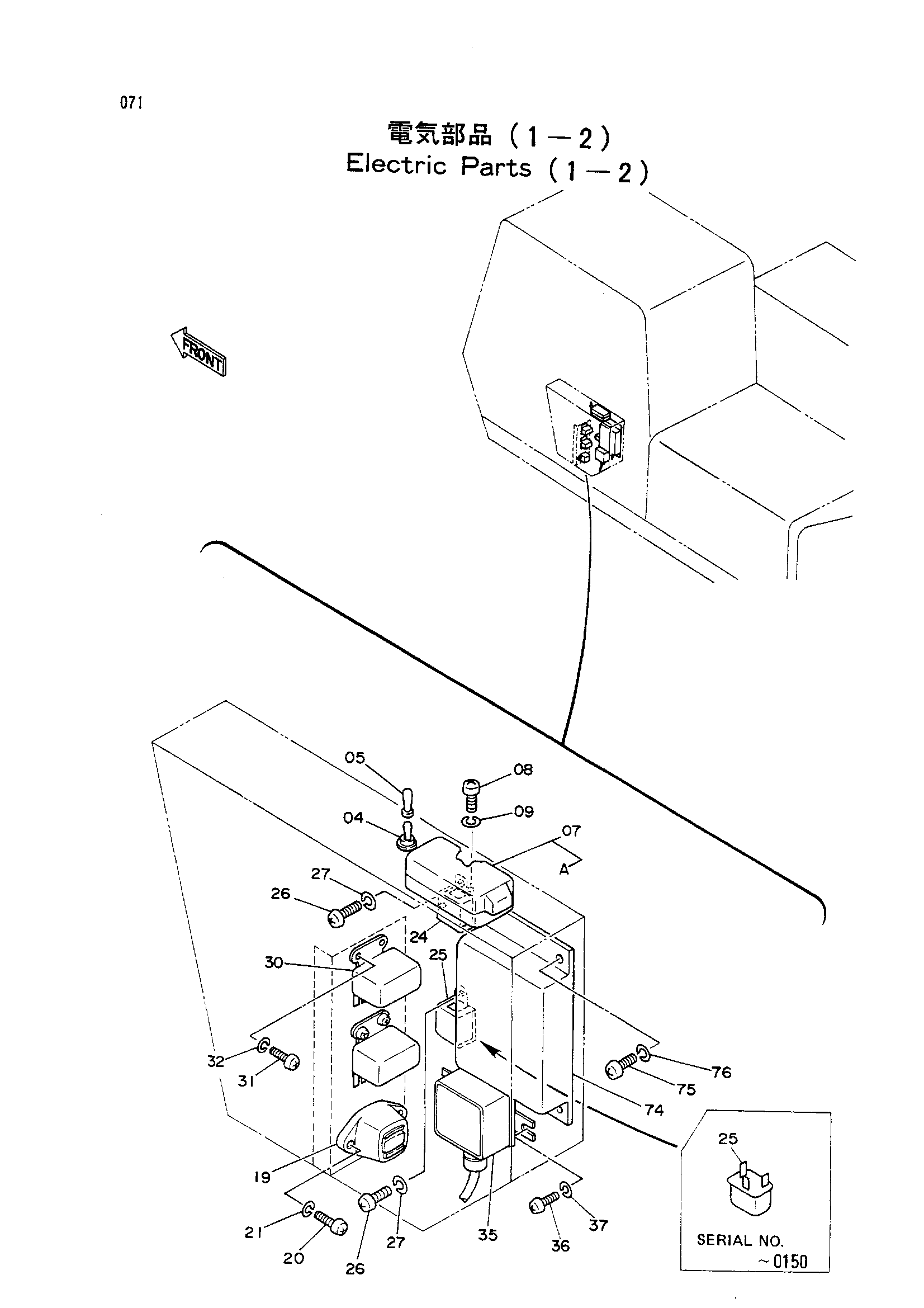

Заводская схема «Электрооборудование (1-2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4132280 | Выключатель | 1 |
| 05 | 4042098 | Колпачок | 1 |
| 07 | 4209354 | Короб предохранитель | 1 |
| 07A | 4127781 | Предохранитель (15A) | 6 |
| 08 | M430510 | Винт | 2 |
| 09 | A590905 | Пружинная шайба | 2 |
| 19 | 970879 | Зуммер | 1 |
| 20 | M430413 | Винт | 2 |
| 21 | A590904 | Пружинная шайба | 2 |
| 24 | 4215003 | Фласхер | 1 |
| 25 | 4046472 | Фласхер | 1 |
| 25 | 4215003 | Фласхер | 1 |
| 26 | M430610 | Винт | 2 |
| 27 | A590906 | Пружинная шайба | 2 |
| 30 | 4149142 | Реле | 2 |
| 31 | M430510 | Винт | 4 |
| 32 | A590905 | Пружинная шайба | 4 |
| 35 | 4232062 | Блок дивидинг | 1 |
| 36 | M430610 | Винт | 2 |
| 37 | A590906 | Пружинная шайба | 2 |
| 74 | 9090925 | Блок управление | 1 |
| 75 | M430610 | Винт | 4 |
| 76 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
