Управление двигателем рычаг (1) — HITACHI EX60WD

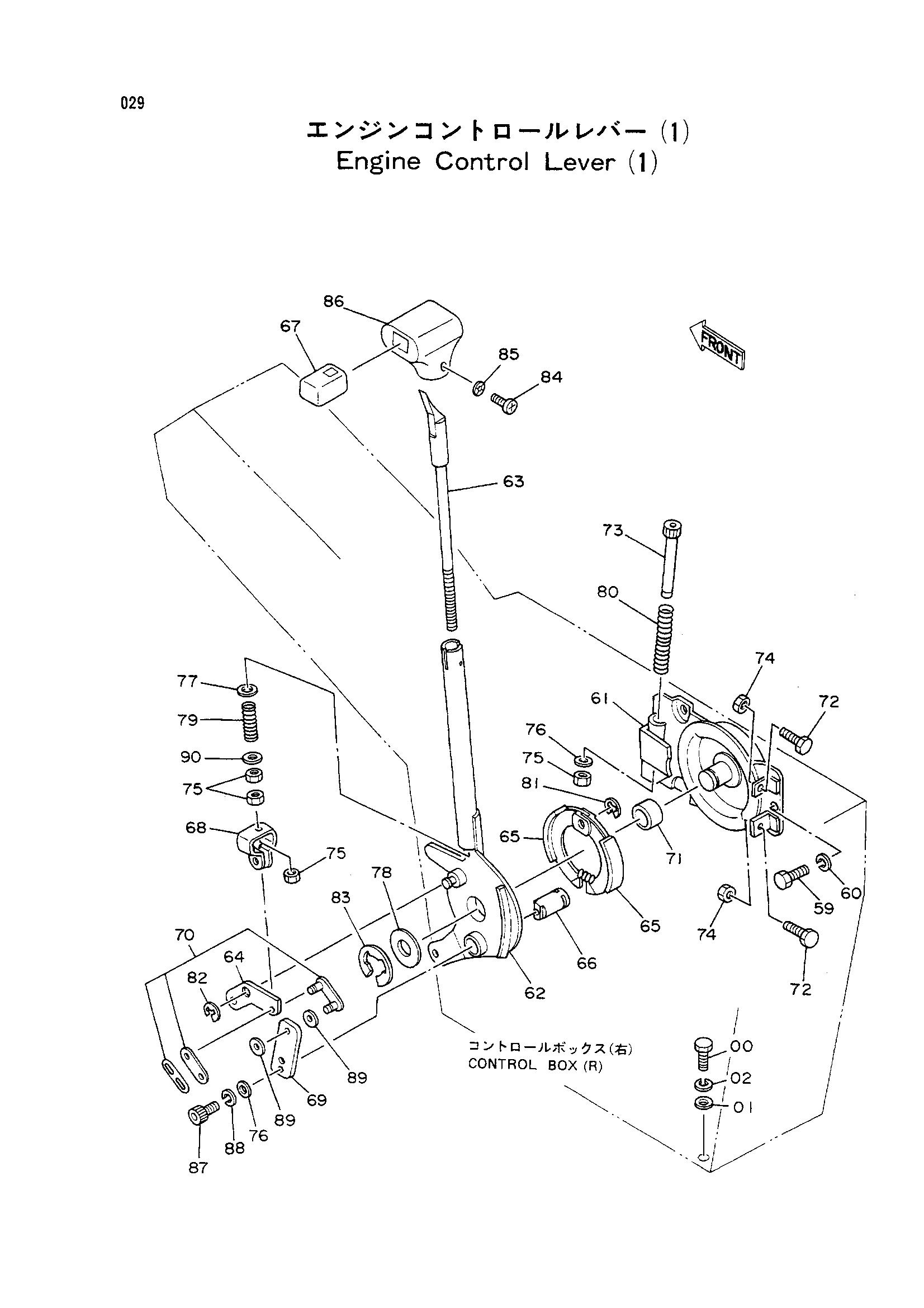

Заводская схема «Управление двигателем рычаг (1)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901025 | Болт | 4 |
| 01 | A590110 | Плоская шайба | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 59 | J900816 | Болт | 3 |
| 60 | A590908 | Пружинная шайба | 3 |
| 61 | 4241146 | Пластина | 1 |
| 61-90 | 4232394 | Рычаг в сборе | 1 |
| 62 | 4241147 | Рычаг | 1 |
| 63 | 4241148 | Рычаг | 1 |
| 64 | 4241149 | Тяга | 1 |
| 65 | 4241150 | Башмак тормоз | 2 |
| 66 | 4241151 | Кулачок тормоз | 1 |
| 67 | 4241152 | Буттон | 1 |
| 68 | 4241153 | Турнбуккле | 1 |
| 69 | 4241154 | Рычаг тормоз | 1 |
| 70 | 4241155 | Цепь | 1 |
| 71 | 4241156 | Втулка | 1 |
| 72 | 4241304 | Болт | 2 |
| 73 | 4241157 | Болт | 1 |
| 74 | M500807 | Гайка | 2 |
| 75 | 4045245 | U-образная гайка | 4 |
| 76 | A590106 | Шайба | 2 |
| 77 | A590108 | Шайба | 1 |
| 78 | A590120 | Шайба | 1 |
| 79 | 4241158 | Пружина | 1 |
| 80 | 4241159 | Пружина | 1 |
| 81 | 4241160 | Стопорное кольцо | 1 |
| 82 | 4241161 | Стопорное кольцо | 1 |
| 83 | 4241162 | Стопорное кольцо | 1 |
| 84 | 4241163 | Винт | 1 |
| 85 | 4241164 | Шайба | 1 |
| 86 | 4241165 | Ручка | 1 |
| 87 | M340610 | Болт с внутренним шестигранником | 1 |
| 88 | A590906 | Пружинная шайба | 1 |
| 89 | 4241166 | Проставка | 2 |
| 90 | 4241167 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
