Аутригер трубопроводы — HITACHI EX60WD

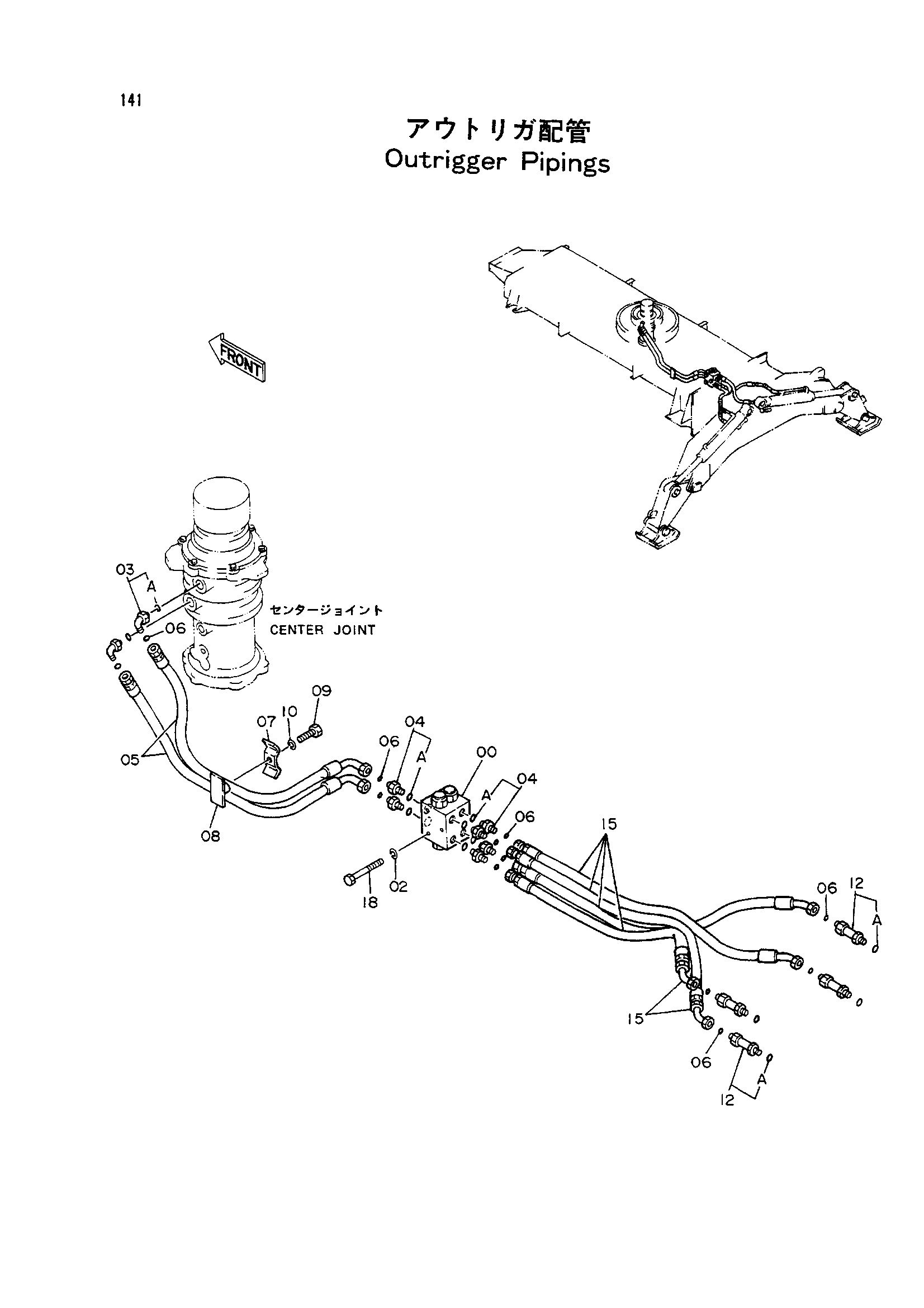

Заводская схема «Аутригер трубопроводы» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4232589 | Обратный клапан | 1 |
| 02 | A590908 | Пружинная шайба | 3 |
| 03 | 4200580 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4189602 | Адаптер | 6 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4196295 | Шланг | 2 |
| 06 | 4138938 | Уплотнительное кольцо | 12 |
| 07 | 4202103 | Хомут | 1 |
| 08 | 9727633 | Хомут | 1 |
| 09 | J901245 | Болт | 1 |
| 10 | A590912 | Пружинная шайба | 1 |
| 12 | 4235035 | Адаптер | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4241355 | Шланг | 4 |
| 18 | J900801 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
