Управление двигателем рычаг (2) — HITACHI EX60WD

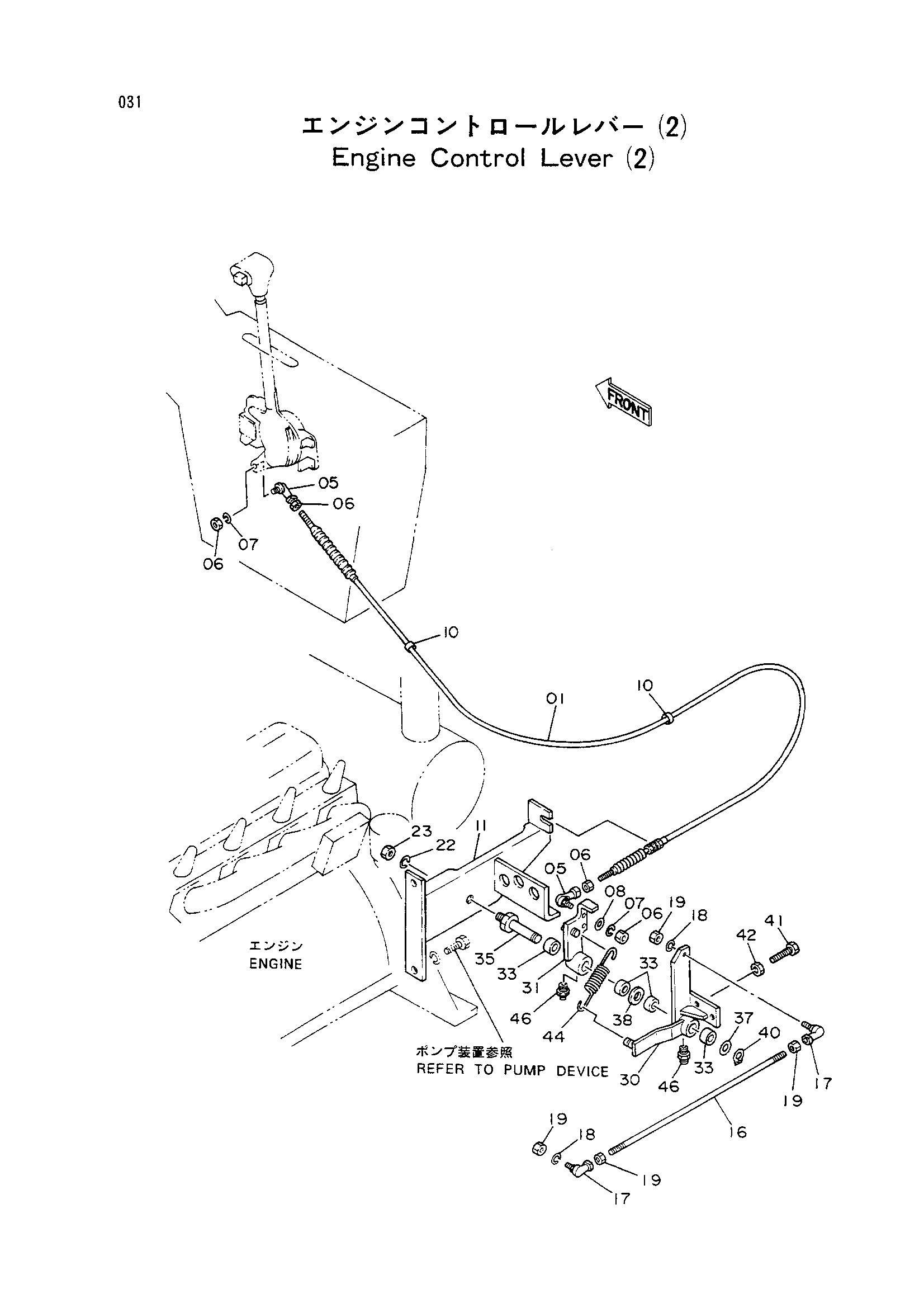

Заводская схема «Управление двигателем рычаг (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4170002 | Трос управления | 1 |
| 05 | 4056016 | Шарнир | 2 |
| 06 | M500504 | Гайка | 4 |
| 07 | A590905 | Пружинная шайба | 2 |
| 08 | A590105 | Плоская шайба | 1 |
| 10 | 4055312 | Ленточный зажим | 2 |
| 11 | 7021378 | Кронштейн | 1 |
| 16 | 4211496 | Шток | 1 |
| 17 | 4056017 | Шарнир | 2 |
| 18 | A590906 | Пружинная шайба | 2 |
| 19 | M500605 | Гайка | 4 |
| 22 | A590914 | Пружинная шайба | 1 |
| 23 | J952014 | Гайка | 1 |
| 30 | 7021377 | Рычаг | 1 |
| 31 | 8045920 | Рычаг | 1 |
| 33 | 4063694 | Игольчатый подшипник | 4 |
| 35 | 4247162 | Палец | 1 |
| 37 | A590116 | Плоская шайба | 1 |
| 38 | 4247909 | Регулировочная шайба | 1 |
| 40 | 991339 | Стопорное кольцо | 1 |
| 41 | 4188376 | Механизм натяжения | 3 |
| 42 | 4122395 | Гайка | 3 |
| 44 | 4244415 замена: 4269965 | Пружина растяжения | 1 |
| 44 | 4269965 | Пружина растяжения | 1 |
| 46 | J75581 | Штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
