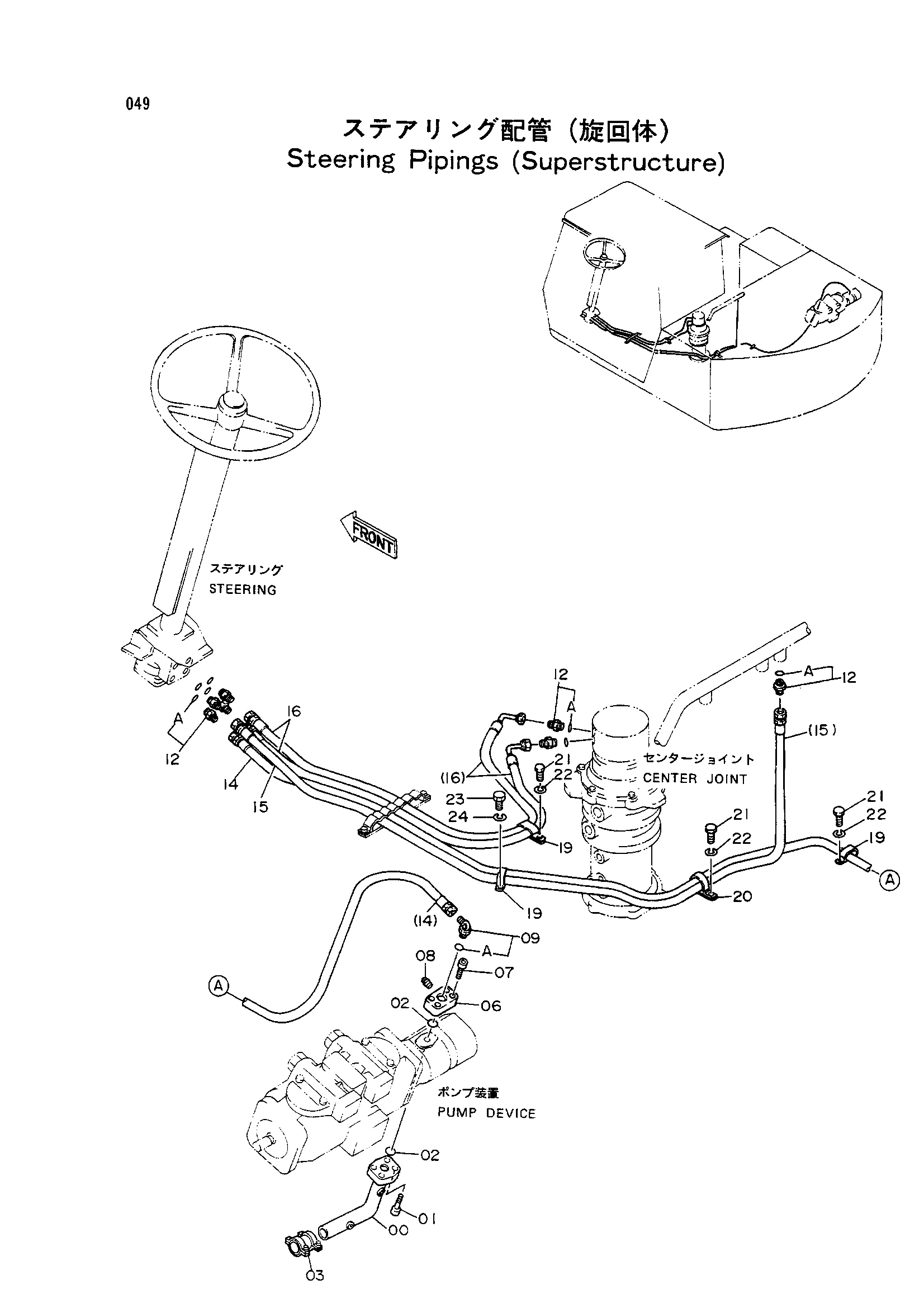

Рулевое управление трубопроводы (верхняя платформа) — HITACHI EX60WD
Заводская схема «Рулевое управление трубопроводы (верхняя платформа)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9731429 | Всасывающая трубка | 1 |
| 01 | M341036 | Болт с внутренним шестигранником | 4 |
| 02 | A811030 | Уплотнительное кольцо | 2 |
| 03 | 4073889 | Муфта | 1 |
| 06 | 3041330 | Фланец | 1 |
| 07 | M341045 | Болт с внутренним шестигранником | 4 |
| 08 | 94-2022 | Пробка | 1 |
| 09 | 4154671 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200466 | Адаптер | 7 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4241377 | Шланг | 1 |
| 15 | 4224492 | Шланг | 1 |
| 16 | 4241378 | Шланг | 2 |
| 19 | 4190282 | Зажим | 3 |
| 20 | 4190291 | Зажим | 1 |
| 21 | J901018 | Болт | 3 |
| 22 | A590910 | Пружинная шайба | 3 |
| 23 | J901218 | Болт | 1 |
| 24 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
