Рычаг управления — HITACHI EX60WD

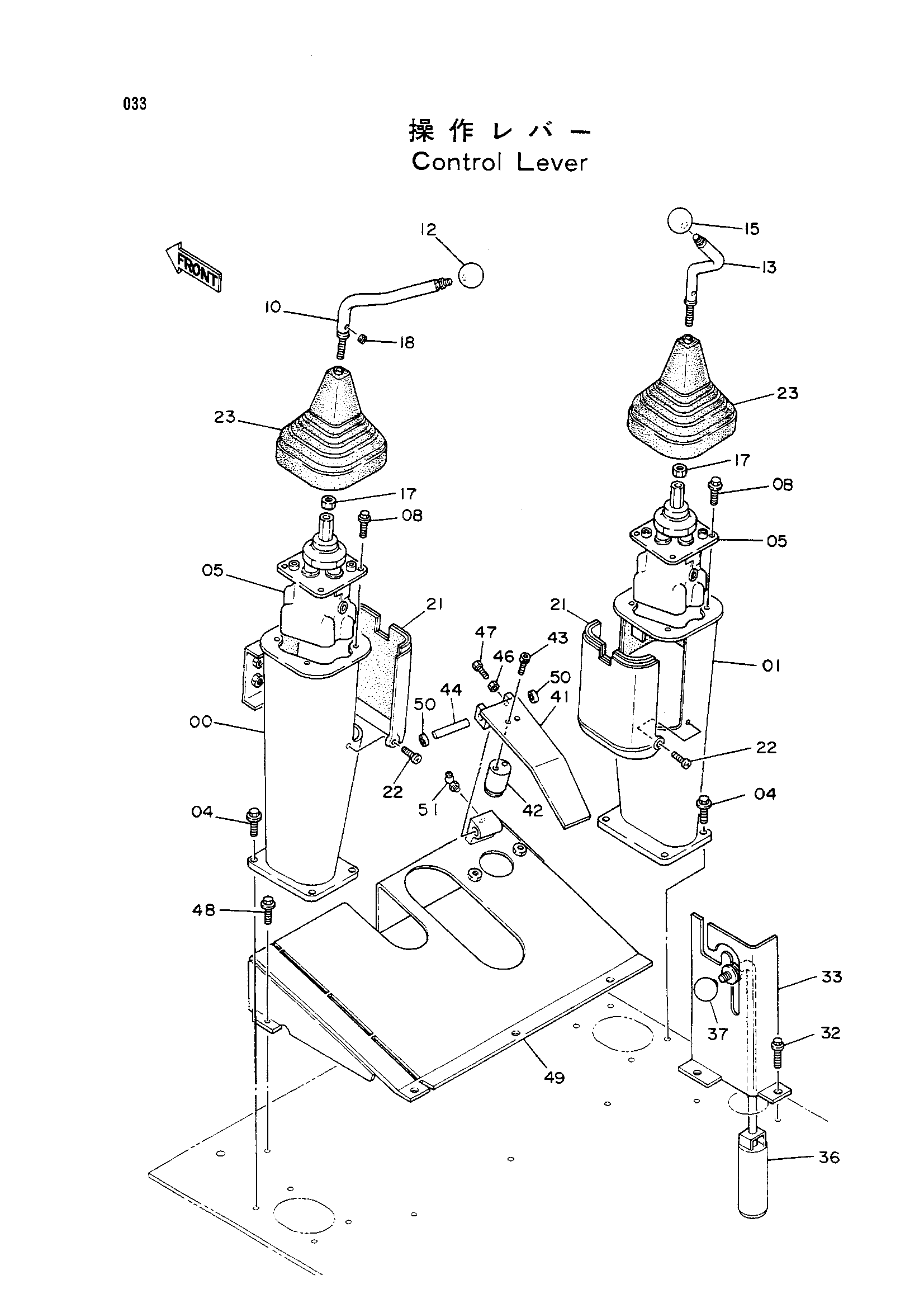

Заводская схема «Рычаг управления» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009521 | Стойка | 1 |
| 01 | 6009522 | Стойка | 1 |
| 04 | J011030 | Болт с шайбой | 8 |
| 05 | 9071984 | Пилотный клапан | 2 |
| 08 | J010616 | Болт с шайбой | 8 |
| 10 | 7020855 | Рычаг | 1 |
| 12 | 4181088 | Рукоятка | 1 |
| 13 | 7020856 | Рычаг | 1 |
| 15 | 4117704 | Рукоятка | 1 |
| 17 | J950014 | Гайка | 2 |
| 18 | 487081 | Резиновая втулка | 1 |
| 21 | 7019096 | Крышка | 2 |
| 22 | J850510 | Винт | 4 |
| 23 | 2025150 | Защитный чехол | 2 |
| 32 | J011025 | Болт с шайбой | 2 |
| 33 | 3043244 | Кронштейн | 1 |
| 36 | 8039635 | Блокировка поворот | 1 |
| 37 | 4143169 | Рукоятка | 1 |
| 41 | 8040357 | Педаль | 1 |
| 42 | 4214729 | Накладка | 1 |
| 43 | M340614 | Болт с внутренним шестигранником | 2 |
| 44 | 4181777 | Палец | 1 |
| 46 | M500605 | Гайка | 1 |
| 47 | J900620 | Болт | 1 |
| 48 | J011025 | Болт с шайбой | 5 |
| 49 | 7020193 | Кронштейн | 1 |
| 50 | 4180358 | Игольчатый подшипник | 2 |
| 51 | J75581 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
