Аутригер гидроцилиндр (правый) — HITACHI EX60WD

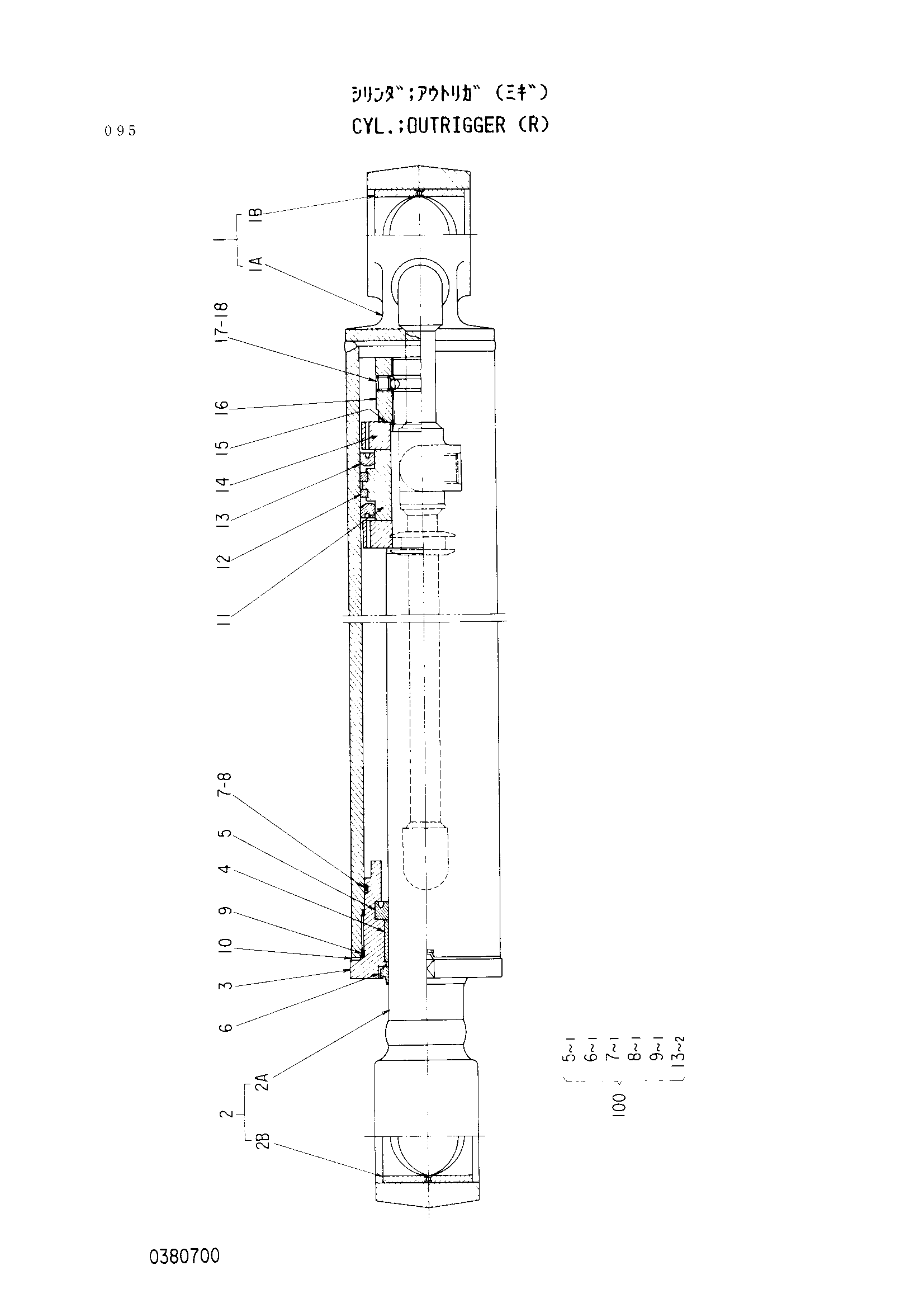

Заводская схема «Аутригер гидроцилиндр (правый)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4230931 | Гидроцилиндр. аутригер (правый) | 1 | |
| 1 | 4254094 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0380701 | Труба гидроцилиндра | 1 |
| 1B | 0225607 | Втулка пальца | 1 |
| 2 | 4254095 | Шток поршня (с втулка) | 1 |
| 2A | 0380702 | Шток поршня | 1 |
| 2B | 0225607 | Втулка пальца | 1 |
| 3 | 0380703 | Головка гидроцилиндра | 1 |
| 4 | 4004676 | Втулка | 1 |
| 5 | 4070039 | U-образная манжета | 1 |
| 6 | 0225809 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 1 |
| 8 | 0380704 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0178723 | Стопорная шайба | 1 |
| 11 | 0380705 | Поршень | 1 |
| 12 | 955039 | Поршневое кольцо | 2 |
| 13 | 0159405 | U-образная манжета | 2 |
| 14 | 0380706 | Держатель | 2 |
| 15 | 0380707 | Регулировочная шайба | 1 |
| 16 | 0380708 | Гайка | 1 |
| 17 | 0310612 | Установочный винт | 1 |
| 18 | 0111818 | Стальной шарик | 1 |
| 100 | 4254096 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
