Ход трубопроводы (2) — HITACHI EX60WD

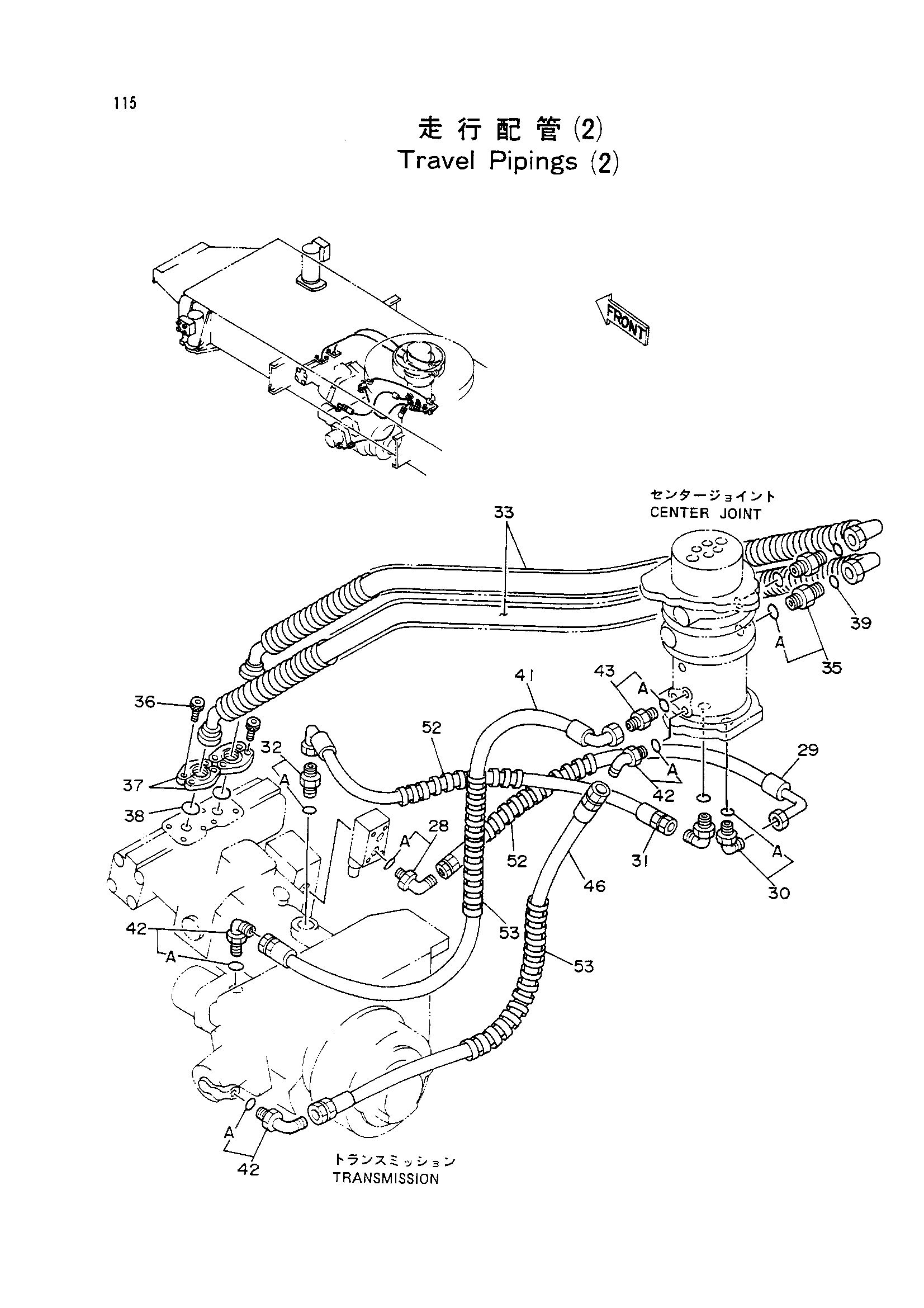

Заводская схема «Ход трубопроводы (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 28 | 4156434 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4229852 | Шланг | 1 |
| 30 | 4154671 | Угловой штуцер | 2 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4229851 | Шланг | 1 |
| 32 | 4200469 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4229886 | Шланг | 2 |
| 35 | 4189619 | Адаптер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | M341240 | Болт с внутренним шестигранником | 8 |
| 37 | 4085560 | Разъёмный фланец | 4 |
| 38 | 966993 | Уплотнительное кольцо | 2 |
| 39 | 4187308 | Уплотнительное кольцо | 2 |
| 41 | 4229853 | Шланг | 1 |
| 42 | 4154670 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4200465 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4231239 | Шланг | 1 |
| 52 | 4044420 | Защитный кожух | 2 |
| 53 | 4149557 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
