Радиатор — HITACHI EX60WD

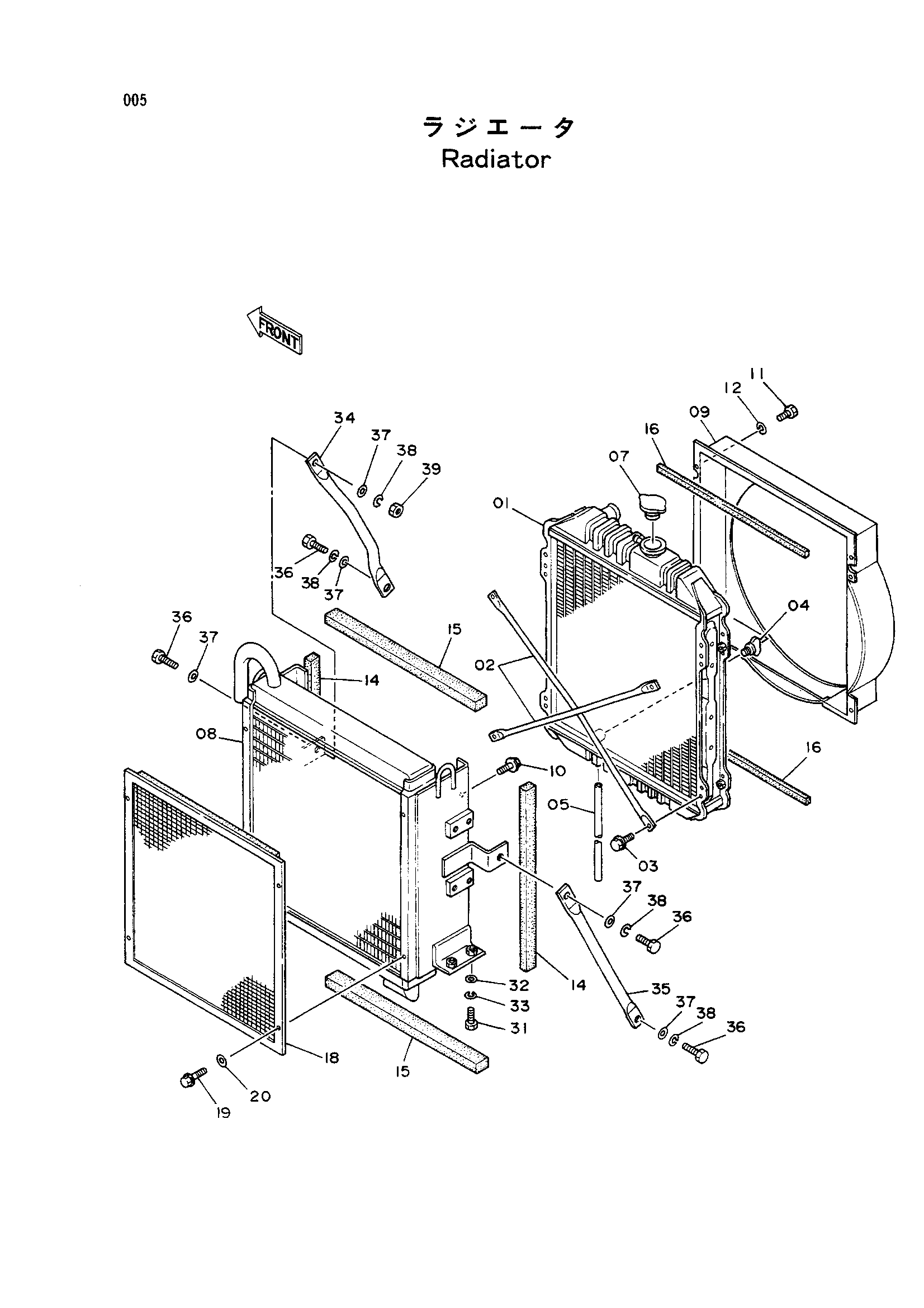

Заводская схема «Радиатор» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4221301 | Коре радиатор | 1 |
| 01-20 | 4229311 | Радиатор | 1 |
| 02 | 4193027 | Шток | 2 |
| 03 | 4206679 | Болт с шайбой | 4 |
| 04 | 4160914 | Пробка дренажный | 1 |
| 05 | 4217603 | Шланг | 1 |
| 07 | 4228160 | Колпачок | 1 |
| 08 | 4254555 | Масляный радиатор | 1 |
| 09 | 4254556 | Направляющая вентилятор | 1 |
| 10 | 4219165 | Болт с шайбой | 4 |
| 11 | J900612 | Болт | 5 |
| 12 | A590906 | Пружинная шайба | 5 |
| 14 | 4193036 | Манжета | 2 |
| 15 | 4185809 | Манжета | 2 |
| 16 | 4185808 | Манжета | 2 |
| 18 | 4208734 | Сетка | 1 |
| 19 | J010614 | Болт с шайбой | 4 |
| 20 | A590106 | Шайба | 4 |
| 31 | J901230 | Болт | 4 |
| 32 | 449490 | Шайба | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | 4232066 | Стойка | 1 |
| 35 | 4232067 | Стойка | 1 |
| 36 | J901635 | Болт | 5 |
| 37 | A590116 | Плоская шайба | 5 |
| 38 | A590916 | Пружинная шайба | 4 |
| 39 | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
