Гидроцилиндр отвала (левый) — HITACHI EX60WD

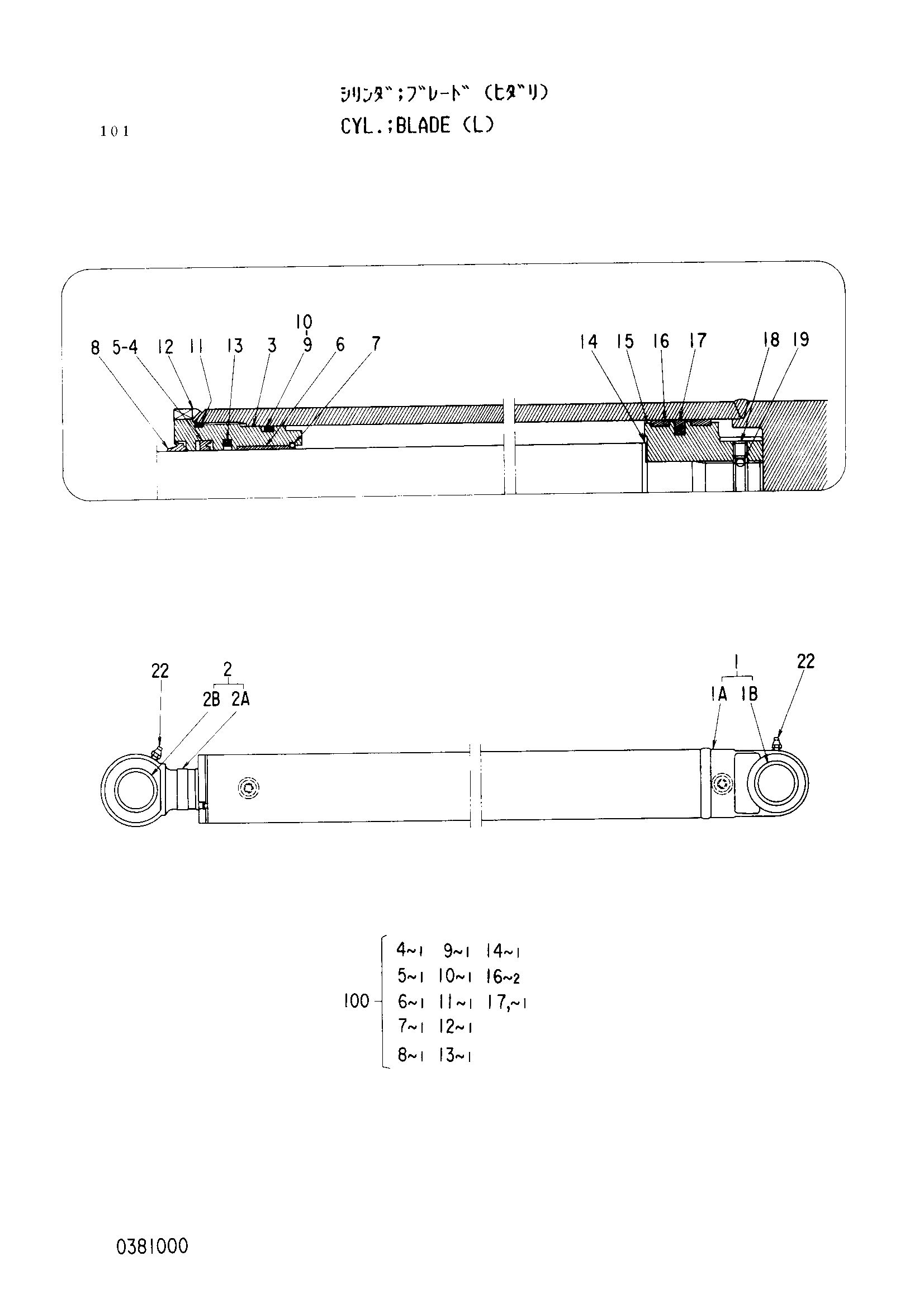

Заводская схема «Гидроцилиндр отвала (левый)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4248916 | Гидроцилиндр отвала (левый) | 1 | |
| 1 | 4254101 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0381001 | Труба гидроцилиндра | 1 |
| 1B | 0380902 | Втулка пальца | 1 |
| 2 | 4254099 | Шток поршня (с втулка) | 1 |
| 2A | 0380903 | Шток поршня | 1 |
| 2B | 0380904 | Втулка пальца | 1 |
| 3 | 0380905 | Головка гидроцилиндра | 1 |
| 4 | 0380906 | U-образная манжета | 1 |
| 5 | 0380907 | Опорное кольцо | 1 |
| 6 | 955128 | Втулка | 1 |
| 7 | 0380908 | Стопорное кольцо | 1 |
| 8 | 0380909 | Грязесъёмное кольцо | 1 |
| 9 | 4098435 | Уплотнительное кольцо | 1 |
| 10 | 4075674 | Опорное кольцо | 1 |
| 11 | A810080 | Уплотнительное кольцо | 1 |
| 12 | 0380910 | Стопорная шайба | 1 |
| 13 | 0380911 | Уплотнительное кольцо | 1 |
| 14 | 0380912 | Регулировочная шайба | 1 |
| 15 | 0380913 | Поршень | 1 |
| 16 | 0380914 | Кольцо | 2 |
| 17 | 0380915 | Уплотнительное кольцо | 1 |
| 18 | 0326308 | Винт | 1 |
| 19 | 0380910 | Стальной шарик | 1 |
| 22 | J75481 | Штуцер | 2 |
| 100 | 4254100 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
