Основной трубопроводы <смещаемый стрела><с аутригер> — HITACHI EX60WD

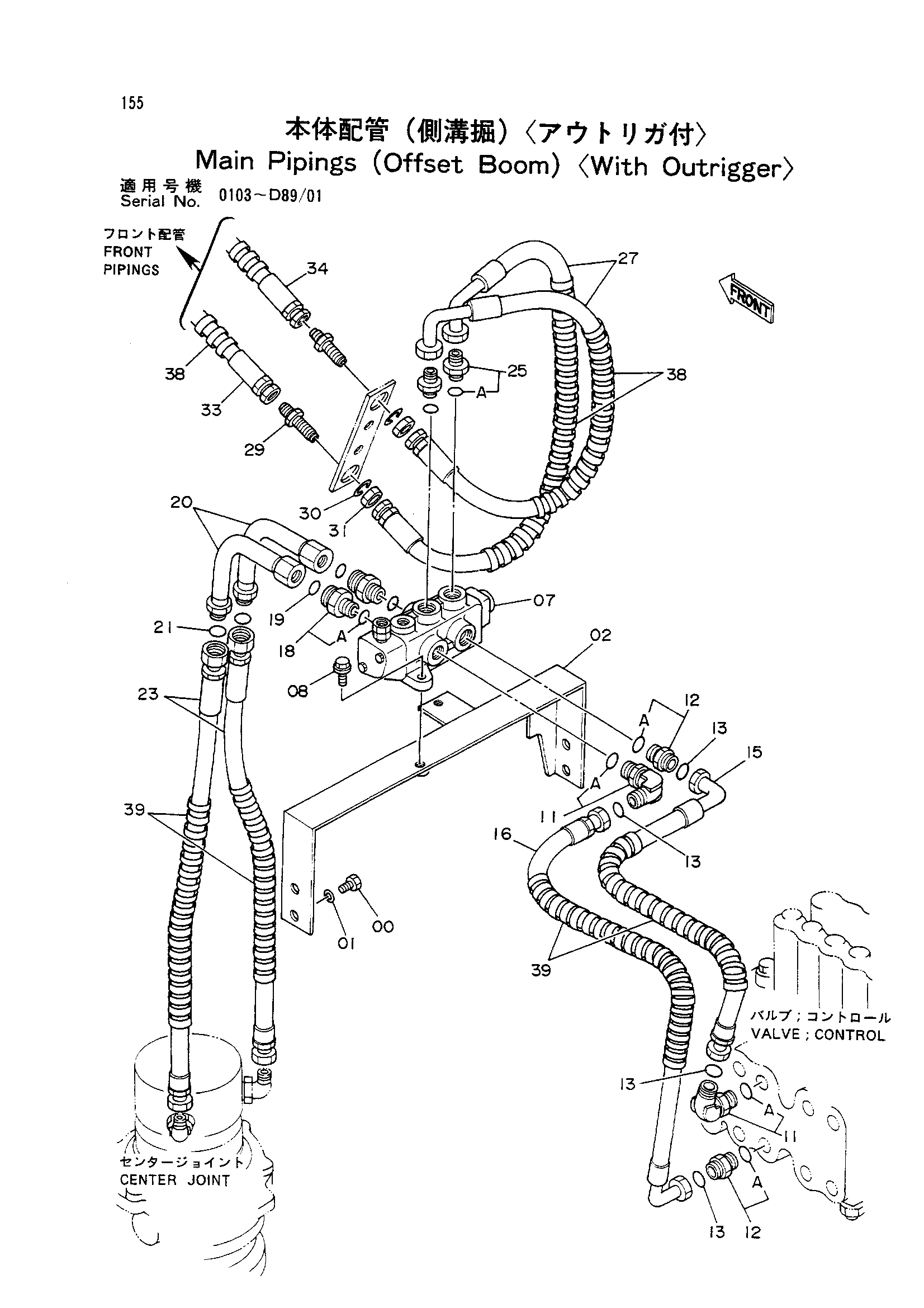

Заводская схема «Основной трубопроводы <смещаемый стрела><с аутригер>» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J901018 | Болт | 4 |
| 01 | A590910 | Пружинная шайба | 4 |
| 02 | 8046218 | Опора | 1 |
| 07 | 4247805 | Гидрораспределитель | 1 |
| 08 | J011030 | Болт с шайбой | 2 |
| 11 | 4200580 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4189602 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 15 | 4239738 | Шланг | 1 |
| 16 | 4196292 | Шланг | 1 |
| 18 | 4197530 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 9733521 | Трубка | 2 |
| 21 | 4138938 | Уплотнительное кольцо | 2 |
| 23 | 4248623 | Шланг | 2 |
| 25 | 4200469 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4218408 | Шланг | 2 |
| 29 | 4202532 | Адаптер | 2 |
| 30 | A590916 | Пружинная шайба | 2 |
| 31 | 4202531 | Гайка | 2 |
| 33 | 4214457 | Шланг | 1 |
| 34 | 4214456 | Шланг | 1 |
| 38 | 4149557 | Защитный кожух | 4 |
| 39 | 4044420 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
