Пружина гидроцилиндр — HITACHI EX60WD

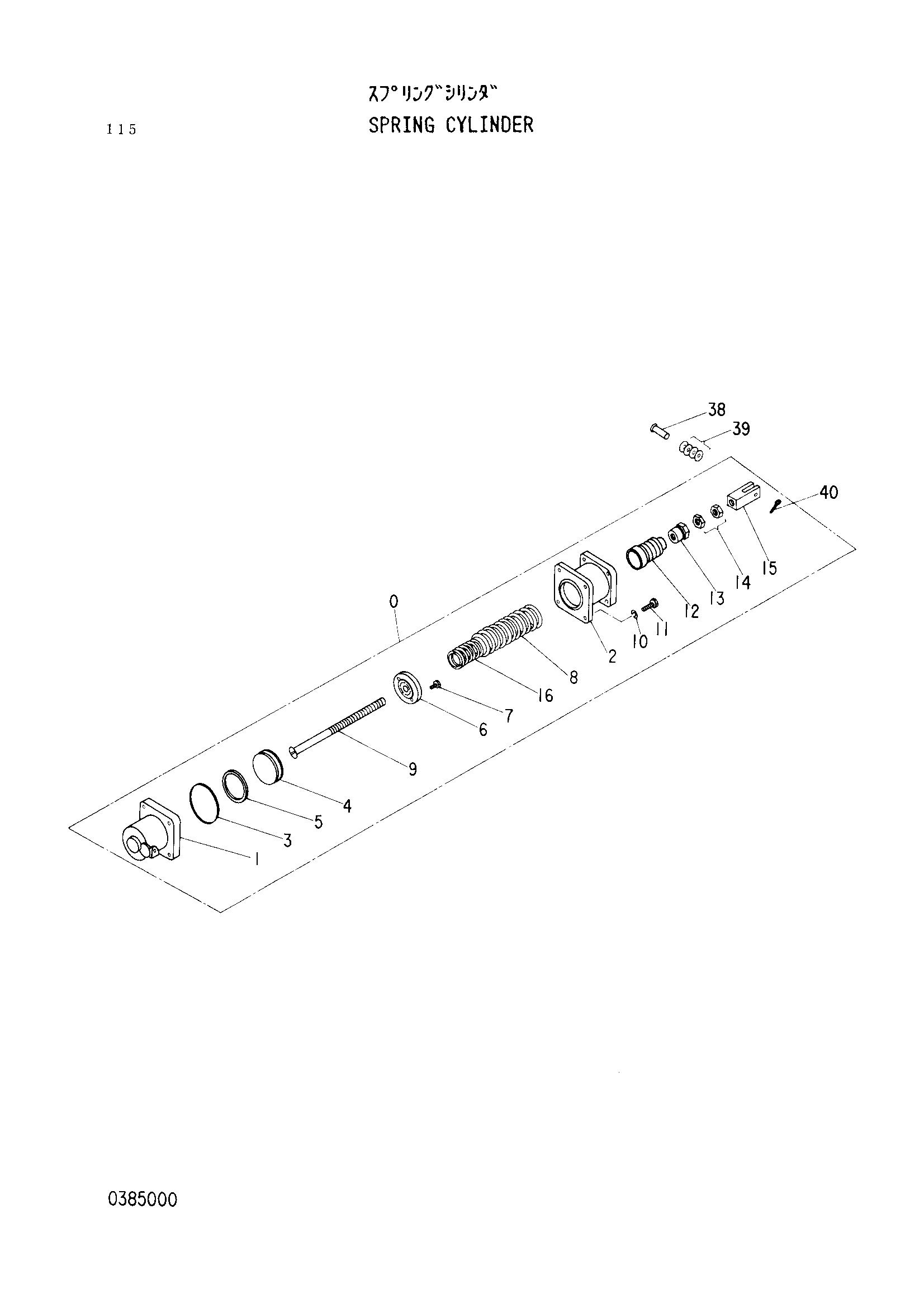

Заводская схема «Пружина гидроцилиндр» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0 | 0385001 | Пружина гидроцилиндр. в сборе | 1 |
| 2 | 0385002 | Корпус B | 1 |
| 3 | A810085 | Уплотнительное кольцо | 1 |
| 4 | 0385003 | Поршень | 1 |
| 5 | 0385004 | Уплотнение | 1 |
| 6 | 0385005 | Седло пружины | 1 |
| 7 | 0385006 | Болт | 2 |
| 8 | 0385007 | Пружина | 1 |
| 9 | 0385008 | Шток | 1 |
| 10 | 0385009 | Шайба | 4 |
| 11 | 0385010 | Болт | 4 |
| 12 | 0385011 | Крышка | 1 |
| 13 | 0385012 | Направляющая | 1 |
| 14 | 0385013 | Гайка | 2 |
| 15 | 0385014 | Соединение | 1 |
| 16 | 0385015 | Пружина | 1 |
| 38 | 0385016 | Палец | 1 |
| 39 | 0385017 | Шайба | 4 |
| 40 | 0385018 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
