Масляный радиатор трубопроводы (2) — HITACHI EX60WD

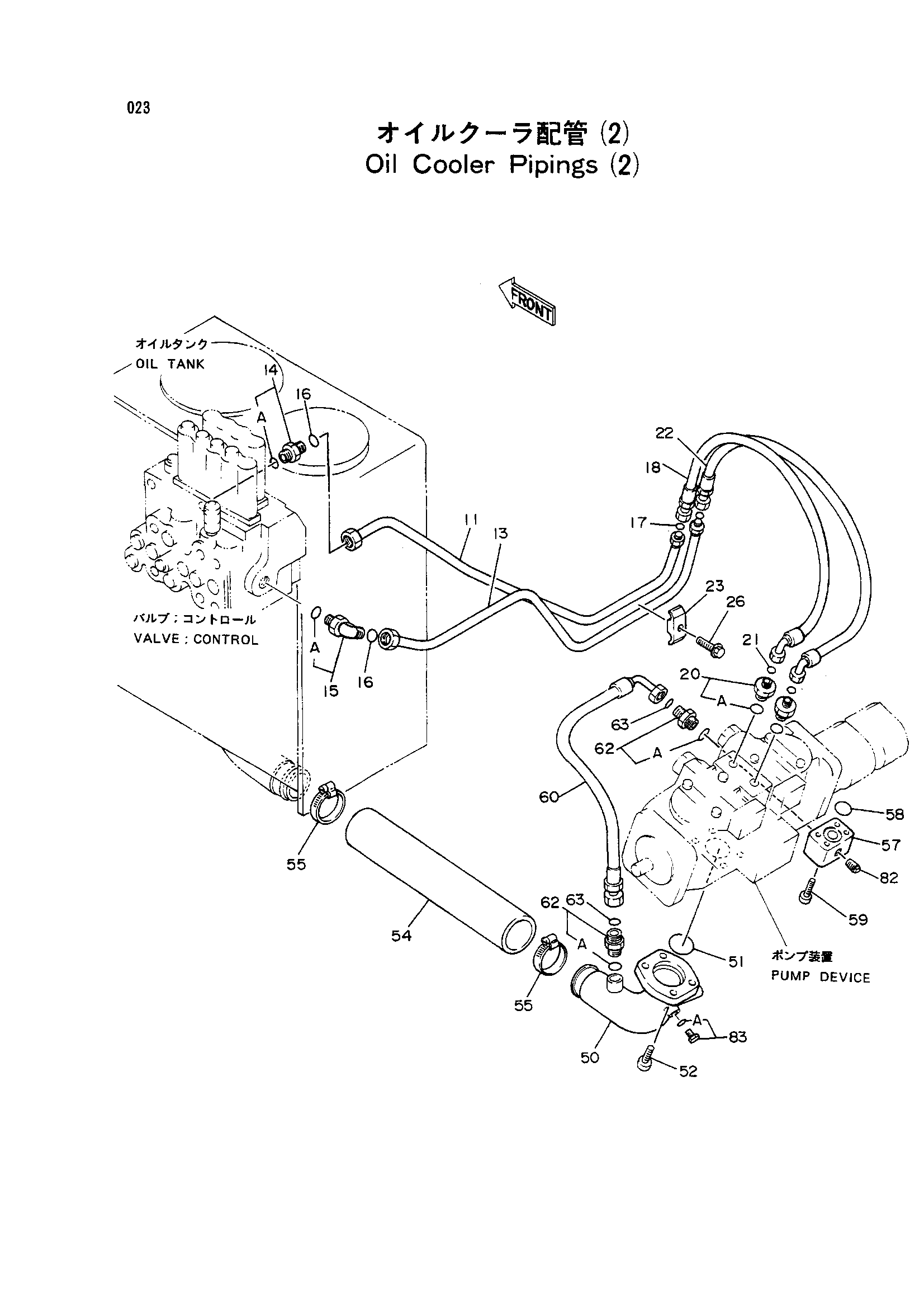

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 8041858 | Трубка | 1 |
| 11 | 8047202 | Трубка | 1 |
| 13 | 8046409 | Трубка | 1 |
| 13 | 8047203 | Трубка | 1 |
| 14 | 4189619 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4157562 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 18 | 4245193 | Шланг | 1 |
| 18 | 4254423 | Шланг | 1 |
| 20 | 4188623 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4138938 | Уплотнительное кольцо | 2 |
| 22 | 4231213 | Шланг | 1 |
| 22 | 4254422 | Шланг | 1 |
| 23 | 4189858 | Хомут трубки | 1 |
| 26 | J011255 | Болт с шайбой | 1 |
| 50 | 8043526 | Всасывающая трубка | 1 |
| 51 | A811060 | Уплотнительное кольцо | 1 |
| 52 | M341236 | Болт с внутренним шестигранником | 4 |
| 54 | 4213357 | Резиновый шланг | 1 |
| 55 | 4504491 | Хомут шланга | 2 |
| 57 | 4232068 | Фланец | 1 |
| 58 | A811030 | Уплотнительное кольцо | 1 |
| 59 | M341065 | Болт с внутренним шестигранником | 4 |
| 60 | 4250023 | Шланг | 1 |
| 62 | 4189619 | Адаптер | 2 |
| 62A | 4506424 | Уплотнительное кольцо | 1 |
| 63 | 4187308 | Уплотнительное кольцо | 2 |
| 82 | 94-2022 | Пробка | 1 |
| 83 | 4108720 | Пробка | 1 |
| 83A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
