Центральный тормоз — HITACHI EX60WD

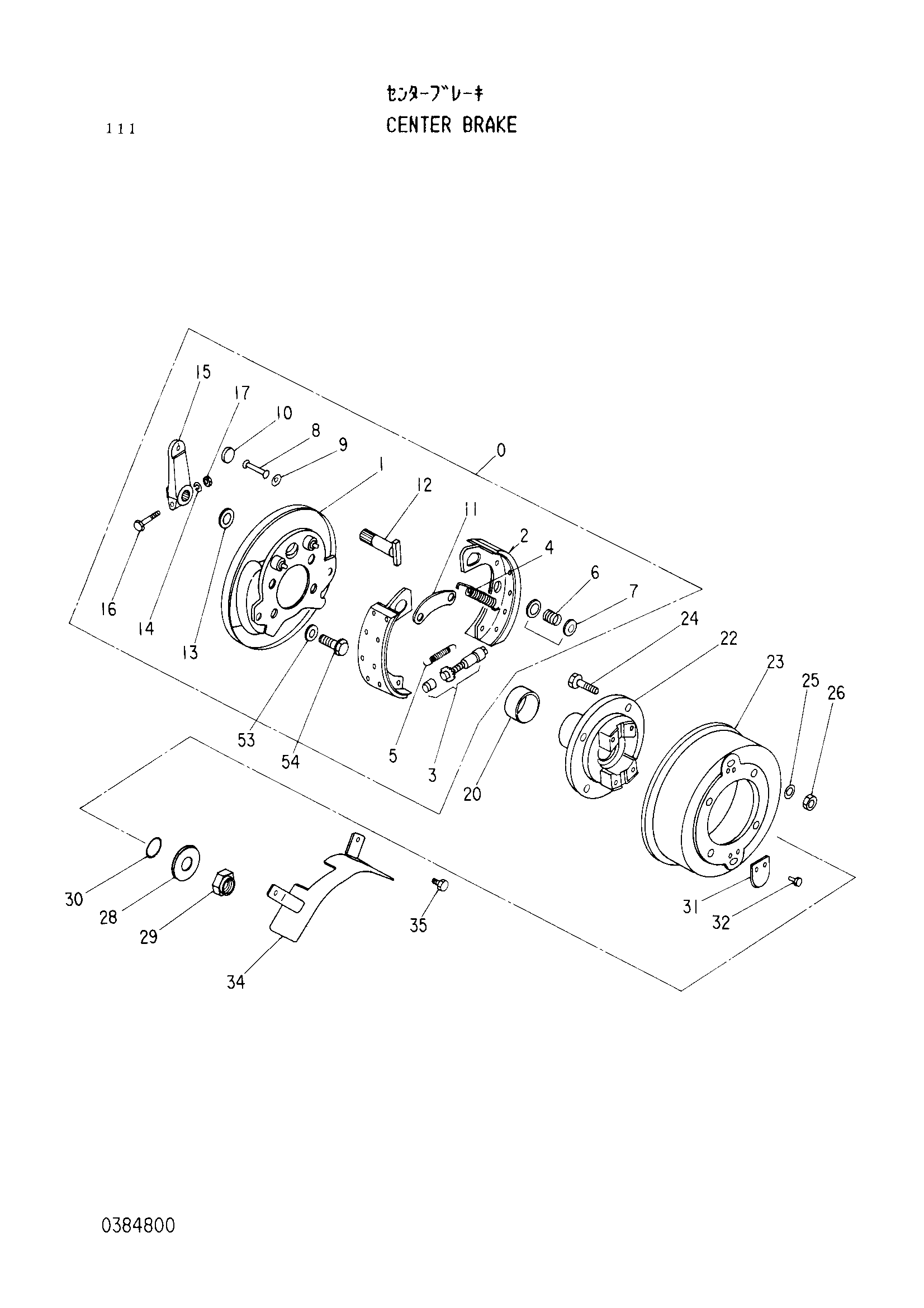

Заводская схема «Центральный тормоз» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0 | 0384801 | Центральный тормоз в сборе | 1 |
| 1 | 0384802 | Опора в сборе | 1 |
| 2 | 0384803 | Башмак и лининг | 2 |
| 3 | 0384804 | Механизм натяжения в сборе | 1 |
| 4 | 0384805 | Пружина | 2 |
| 5 | 0384806 | Пружина | 1 |
| 6 | 0384807 | Пружина | 2 |
| 7 | 0384808 | Чашка | 4 |
| 8 | 0384809 | Палец | 2 |
| 9 | 0384810 | Шайба | 2 |
| 10 | 0384811 | Крышка | 2 |
| 11 | 0384812 | Браке | 1 |
| 12 | 0384813 | Вал | 1 |
| 13 | 0384814 | Пружинная шайба | 1 |
| 14 | 0384814 | Шайба | 1 |
| 15 | 0384815 | Рычаг | 1 |
| 16 | 0384816 | Болт | 1 |
| 17 | 0384817 | Гайка | 1 |
| 20 | 0384613 | Проставка | 1 |
| 22 | 0384818 | Фланец | 1 |
| 23 | 0384819 | Барабан | 1 |
| 24 | 0384820 | Болт | 4 |
| 25 | 0384821 | Шайба | 4 |
| 26 | 0384822 | Гайка | 4 |
| 28 | 0384618 | Шайба | 1 |
| 29 | 0384619 | Стопорная гайка | 1 |
| 30 | 0153725 | Уплотнительное кольцо | 1 |
| 31 | 0384823 | Крышка | 2 |
| 32 | 0384824 | Болт | 4 |
| 34 | 0384825 | Фенке | 1 |
| 35 | 0384826 | Болт | 2 |
| 53 | 0384827 | Шайба | 4 |
| 54 | 0384828 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
