Управление деталь (передний) — HITACHI EX60WD

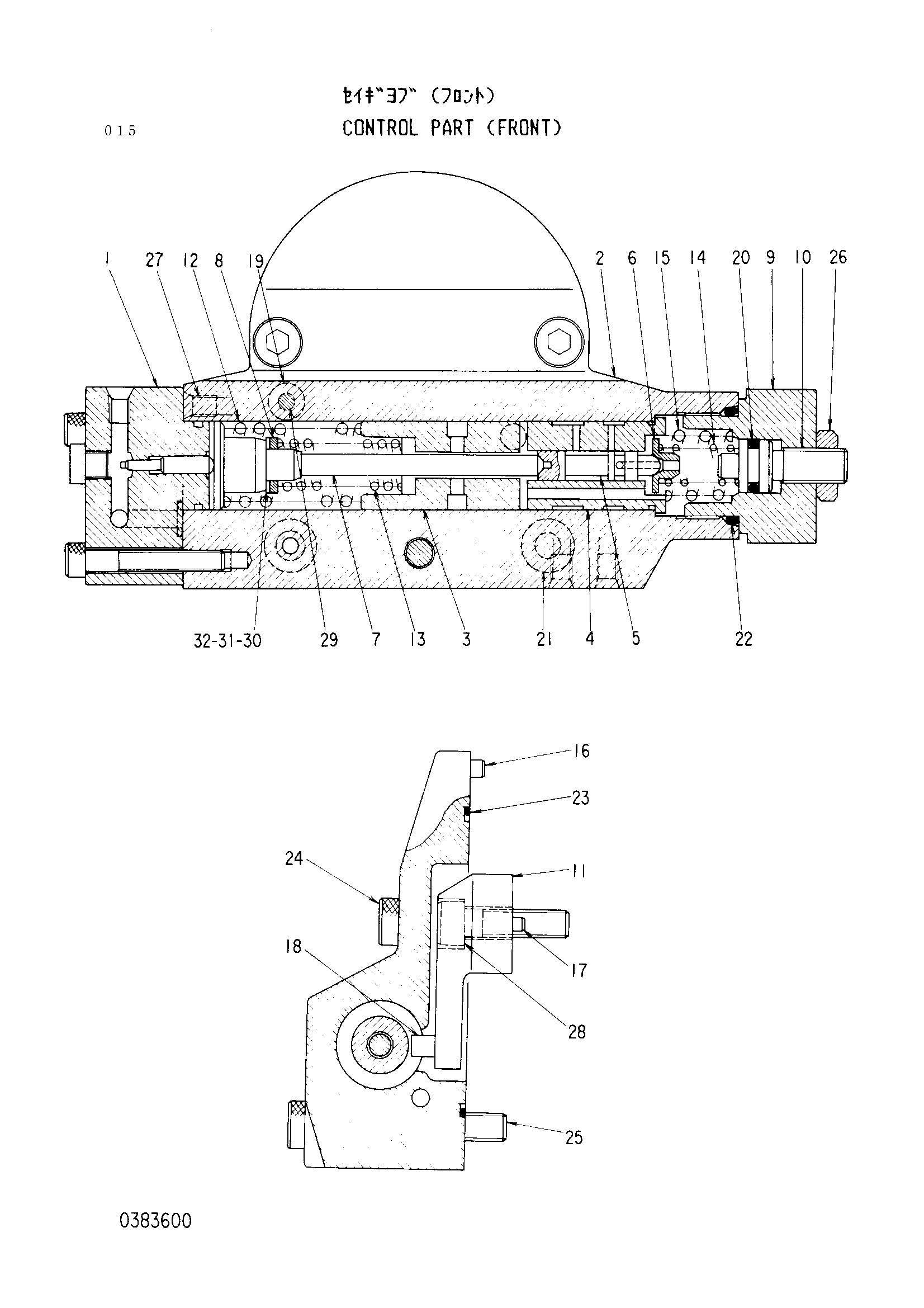

Заводская схема «Управление деталь (передний)» для HITACHI EX60WD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4254276 | Управление деталь (передний) | 1 | |
| 1 | 4217012 | Регулятор крышка | 1 |
| 3 | 0383601 | Направляющая | 1 |
| 4 | 0383602 | Втулка | 1 |
| 5 | 0383603 | Золотник | 1 |
| 6 | 0383604 | Седло пружины | 1 |
| 7 | 0383605 | Седло пружины | 1 |
| 8 | 0383606 | Регулировочная шайба | 1 |
| 9 | 0383607 | Направляющая | 1 |
| 10 | 0383608 | Винт | 1 |
| 12 | 0383609 | Пружина | 1 |
| 13 | 0383610 | Пружина | 1 |
| 14 | 0383611 | Пружина | 1 |
| 15 | 0215105 | Пружина | 1 |
| 16 | 0330401 | Палец | 2 |
| 19 | 4506407 | Уплотнительное кольцо | 1 |
| 20 | 933226 | Уплотнительное кольцо | 1 |
| 21 | 957366 | Уплотнительное кольцо | 2 |
| 22 | 4506428 | Уплотнительное кольцо | 1 |
| 23 | 0330402 | Уплотнительное кольцо | 1 |
| 24 | 0254011 | Болт с внутренним шестигранником | 2 |
| 25 | 0230142 | Болт с внутренним шестигранником | 1 |
| 26 | 0383612 | Гайка | 1 |
| 29 | 0231210 | Дроссель | 1 |
| 30 | 0383613 | Регулировочная шайба 1.0 | 1 |
| 31 | 0383614 | Регулировочная шайба 0.5 | 1 |
| 32 | 0383615 | Регулировочная шайба 0.2 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60WD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
