Радиатор — HITACHI EX60UR

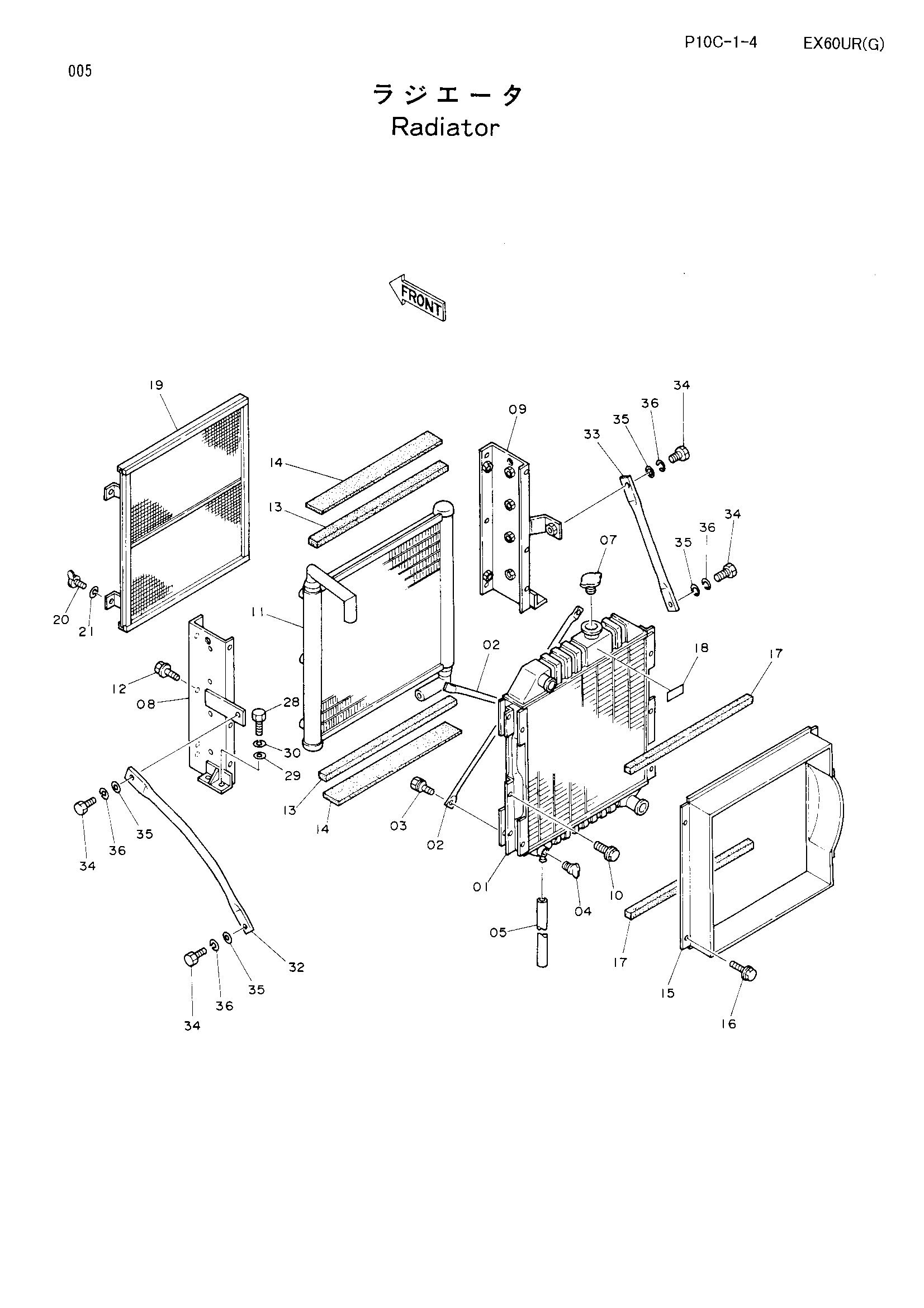

Заводская схема «Радиатор» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4254045 | Коре радиатор | 1 |
| 01-21 | 4233038 | Радиатор в сборе | 1 |
| 02 | 4217605 | Шток | 2 |
| 03 | 4206679 | Болт с шайбой | 4 |
| 04 | 4206928 | Пробка дренажный | 1 |
| 05 | 4217603 | Шланг | 1 |
| 07 | 4228160 | Колпачок | 1 |
| 08 | 4254191 | Кронштейн | 1 |
| 09 | 4254192 | Кронштейн | 1 |
| 10 | 4206678 | Болт с шайбой | 6 |
| 11 | 4254044 | Масляный радиатор | 1 |
| 12 | 4206678 | Болт с шайбой | 6 |
| 13 | 4217599 | Манжета | 2 |
| 14 | 4217598 | Манжета | 2 |
| 15 | 4254190 | Направляющая вентилятор | 1 |
| 16 | 4206678 | Болт с шайбой | 4 |
| 17 | 4217595 | Манжета | 2 |
| 18 | 4160922 | Информационная табличка | 1 |
| 19 | 4217594 | Сетка | 1 |
| 20 | 4206930 | Болт винг | 4 |
| 21 | 4206931 | Шайба | 4 |
| 28 | J901230 | Болт | 4 |
| 29 | 449490 | Шайба | 4 |
| 30 | A590912 | Пружинная шайба | 4 |
| 32 | 4247122 | Стойка | 1 |
| 33 | 4250135 | Стойка | 1 |
| 34 | J901425 | Болт | 4 |
| 35 | A590114 | Плоская шайба | 4 |
| 36 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
