Передний трубопроводы (2) — HITACHI EX60UR

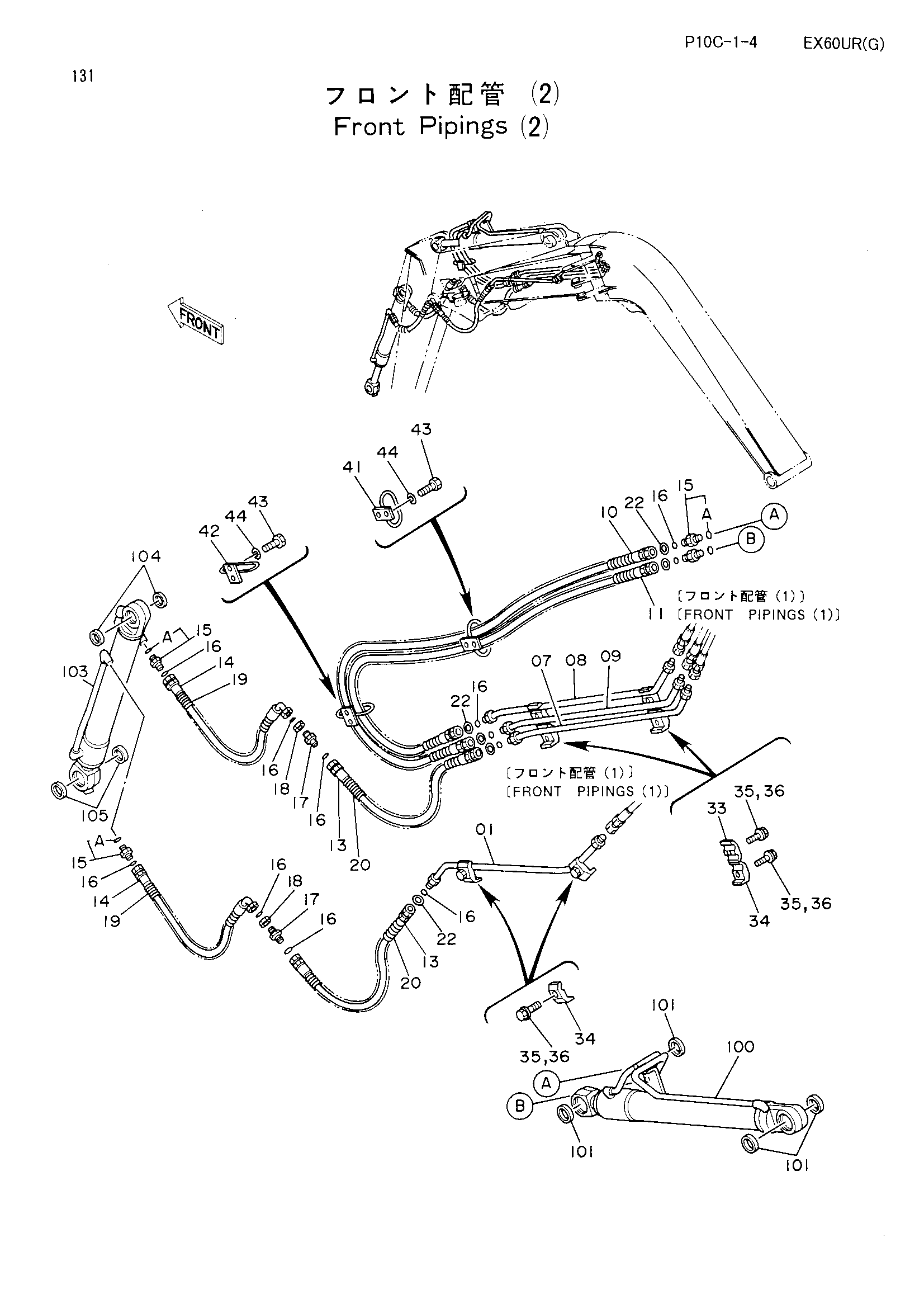

Заводская схема «Передний трубопроводы (2)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8045030 | Трубка | 1 |
| 07 | 8044028 | Трубка | 1 |
| 08 | 8044026 | Трубка | 1 |
| 09 | 8044027 | Трубка | 1 |
| 10 | 4235234 | Шланг | 1 |
| 11 | 4235235 | Шланг | 1 |
| 13 | 4216484 | Шланг | 2 |
| 14 | 4217306 | Шланг | 2 |
| 15 | 4189602 | Адаптер | 4 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 12 |
| 17 | 4217505 | Адаптер | 2 |
| 18 | 4217504 | Гайка | 2 |
| 19 | 4053608 | Защита шланга | 2 |
| 20 | 4053607 | Защита шланга | 2 |
| 22 | 4073051 | Шайба | 6 |
| 33 | 4189858 | Хомут трубки | 2 |
| 34 | 4190125 | Хомут трубки | 4 |
| 35 | J011245 | Болт с шайбой | 6 |
| 35 | J901245 | Болт | 6 |
| 36 | A590912 | Пружинная шайба | 6 |
| 41 | 9731919 | Кронштейн | 1 |
| 42 | 9731920 | Кронштейн | 1 |
| 43 | J901225 | Болт | 4 |
| 44 | A590912 | Пружинная шайба | 4 |
| 100 | 4234586 | Гидроцилиндр рукояти | 1 |
| 101 | 4117954 | Пылезащитное уплотнение | 4 |
| 103 | 4194434 | Гидроцилиндр ковша | 1 |
| 104 | 4117955 | Пылезащитное уплотнение | 2 |
| 105 | 4117954 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
