Пилотный трубопроводы (1) — HITACHI EX60UR

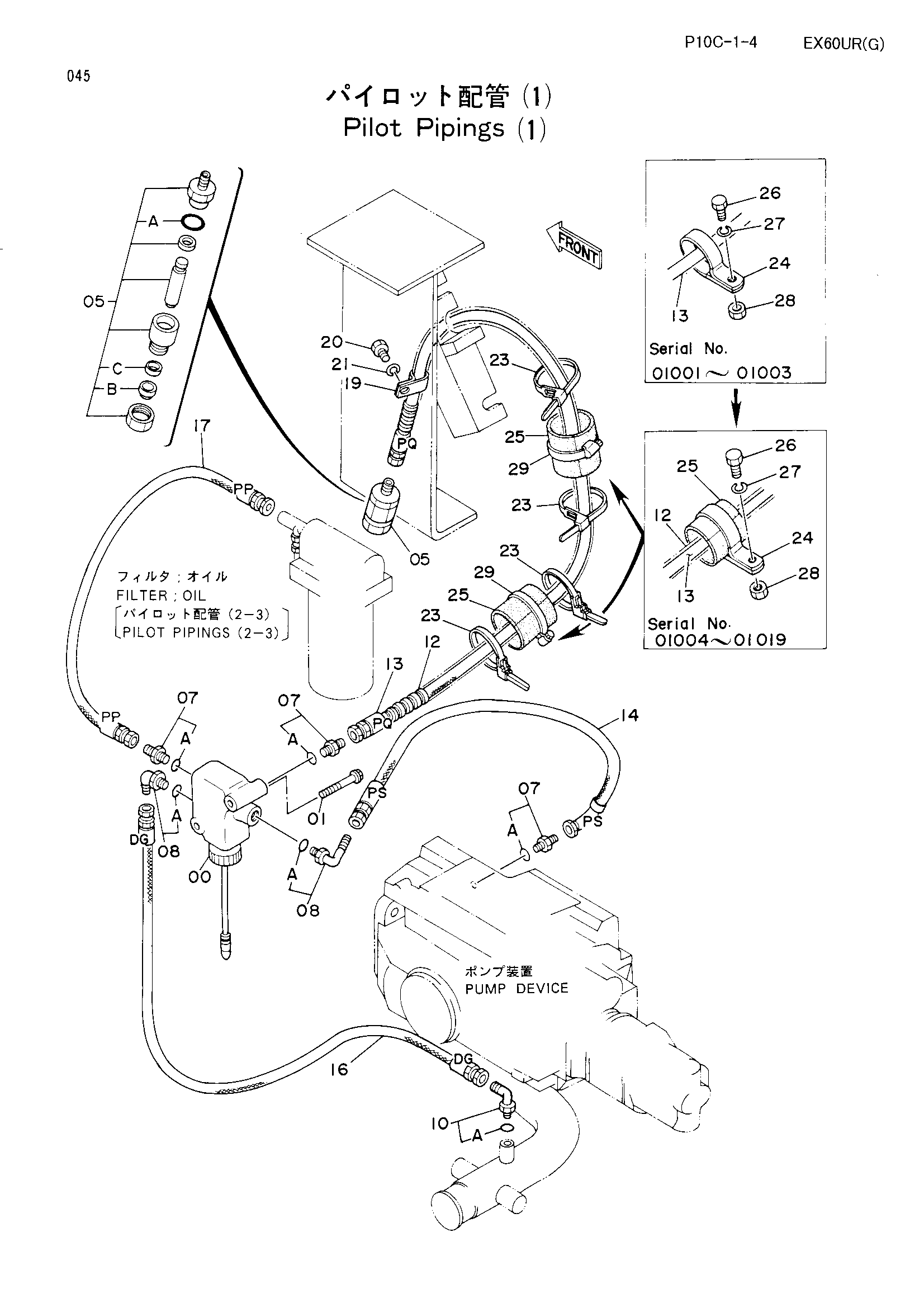

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4210647 | Электромагнитный клапан | 1 |
| 01 | J010865 | Болт с шайбой | 2 |
| 05 | 4187914 | Гидроцилиндр | 1 |
| 07 | 4200465 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200470 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4259408 | Трубка | 1 |
| 13 | 4247365 | Шланг (PQ) | 1 |
| 14 | 4247366 | Шланг (PS) | 1 |
| 16 | 4247368 | Шланг (DG) | 1 |
| 17 | 4250840 | Шланг (PP) | 1 |
| 19 | 4190253 | Зажим | 1 |
| 19 | 4190262 | Зажим | 1 |
| 20 | J901016 | Болт | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 4 |
| 24 | 4190265 замена: 4504199 | Зажим | 2 |
| 25 | 4258351 | Резиновая втулка | 2 |
| 26 | J901016 | Болт | 2 |
| 27 | A590910 | Пружинная шайба | 2 |
| 28 | J950010 | Гайка | 2 |
| 29 | 4504199 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
