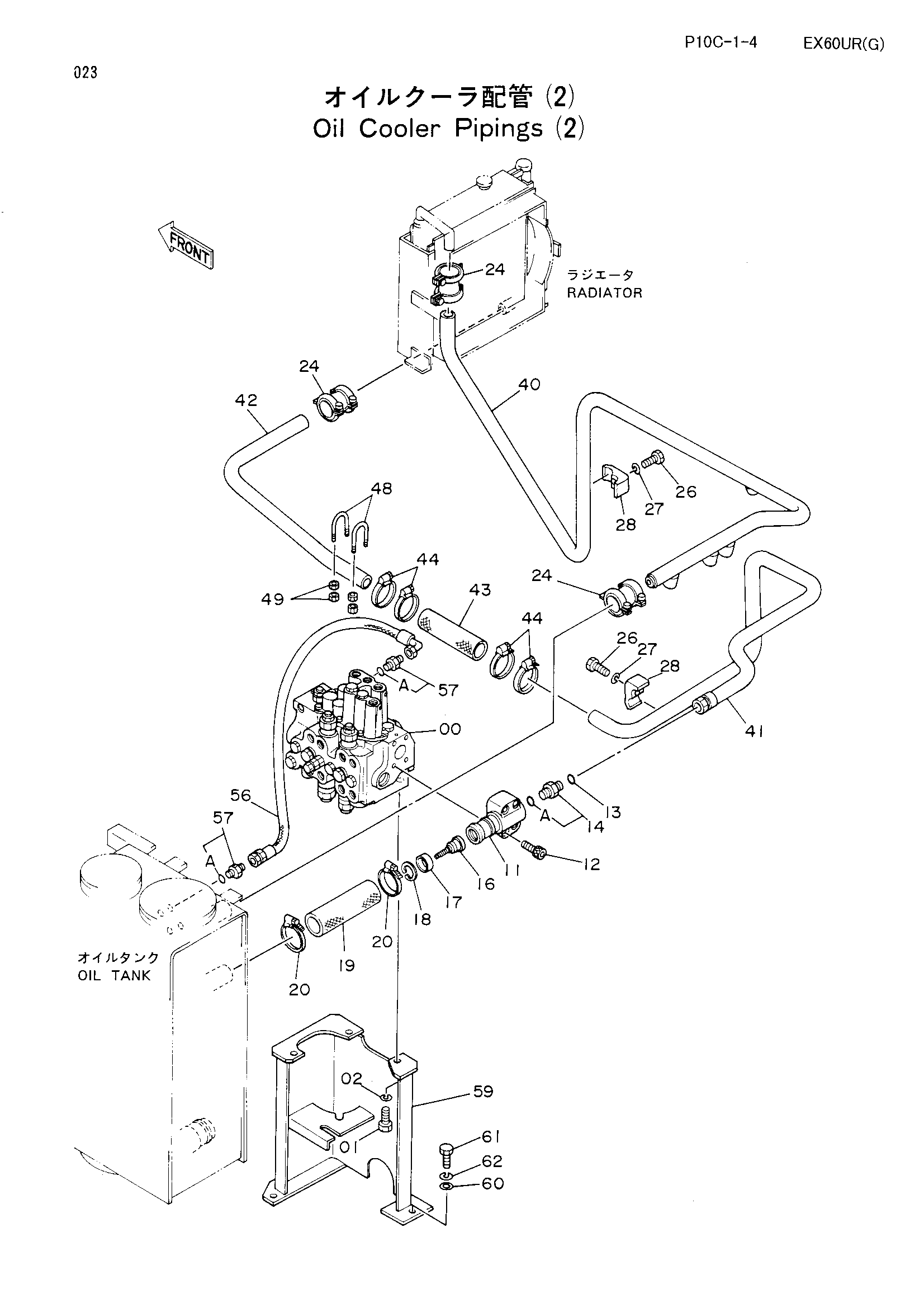

Масляный радиатор трубопроводы (2) — HITACHI EX60UR
Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4240599 | Гидрораспределитель | 1 |
| 01 | J901430 | Болт | 3 |
| 02 | A590914 | Пружинная шайба | 3 |
| 11 | 2023808 | Коллектор | 1 |
| 12 | M341065 | Болт с внутренним шестигранником | 4 |
| 13 | A810050 | Уплотнительное кольцо | 1 |
| 14 | 4042034 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4197528 | Клапан | 1 |
| 17 | 4197527 | Кольцо | 1 |
| 18 | 930453 | Стопорное кольцо | 1 |
| 19 | 4081954 | Резиновый шланг | 1 |
| 20 | 4504198 | Хомут шланга | 2 |
| 24 | 4071213 | Муфта | 3 |
| 26 | J901260 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | 4190127 | Хомут трубки | 2 |
| 40 | 7021163 | Обратная трубка | 1 |
| 41 | 7021111 | Обратная трубка | 1 |
| 42 | 3046840 | Обратная трубка | 1 |
| 43 | 4084123 | Резиновый шланг | 1 |
| 44 | 4011675 | Хомут шланга | 4 |
| 48 | 4244806 | U-образный болт | 2 |
| 49 | M500807 | Гайка | 8 |
| 56 | 4227060 | Нейлоновый шланг | 1 |
| 57 | 4200465 | Адаптер | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 6009958 | Кронштейн | 1 |
| 60 | A590112 | Плоская шайба | 3 |
| 61 | J901230 | Болт | 3 |
| 62 | A590912 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
