Управление педаль — HITACHI EX60UR

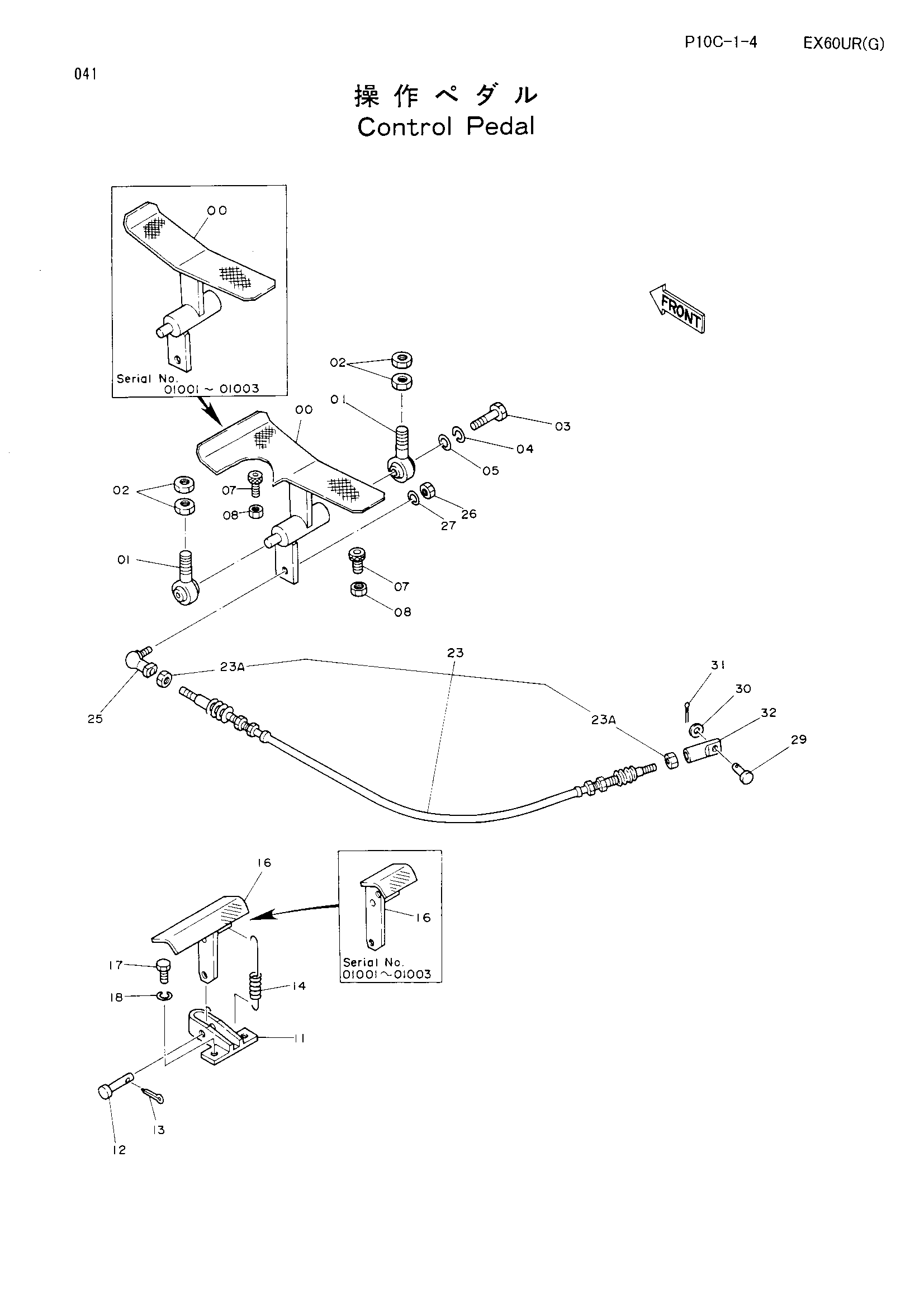

Заводская схема «Управление педаль» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7021917 | Педаль | 1 |
| 00 | 8040507 замена: 7021917 | Педаль | 1 |
| 00 | 8040507 замена: 8047097 | Педаль | 1 |
| 01 | 4041959 | Концевой шток | 2 |
| 02 | J952014 | Гайка | 4 |
| 03 | J901240 | Болт | 1 |
| 04 | A590912 | Пружинная шайба | 1 |
| 05 | A590112 | Плоская шайба | 1 |
| 07 | M341030 | Болт с внутренним шестигранником | 2 |
| 08 | J950010 | Гайка | 2 |
| 11 | 9718654 | Кронштейн | 1 |
| 12 | A741026 | Палец | 1 |
| 13 | A763016 | Шплинт | 1 |
| 14 | 4149125 | Пружина | 1 |
| 16 | 8027060 замена: 7021917 | Кронштейн | 1 |
| 16 | 8027060 замена: 8047097 | Кронштейн | 1 |
| 16 | 8047097 | Кронштейн | 1 |
| 17 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 23 | 4201495 | Трос управления | 1 |
| 23A | M500807 | Гайка | 2 |
| 25 | 4056018 | Шарнир | 1 |
| 26 | M500807 | Гайка | 1 |
| 27 | A590908 | Пружинная шайба | 1 |
| 29 | 4168988 | Палец | 1 |
| 30 | A590106 | Плоская шайба | 1 |
| 31 | A761620 | Шплинт | 1 |
| 32 | 4242314 | Концевой шток | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
