Передний трубопроводы (1) — HITACHI EX60UR

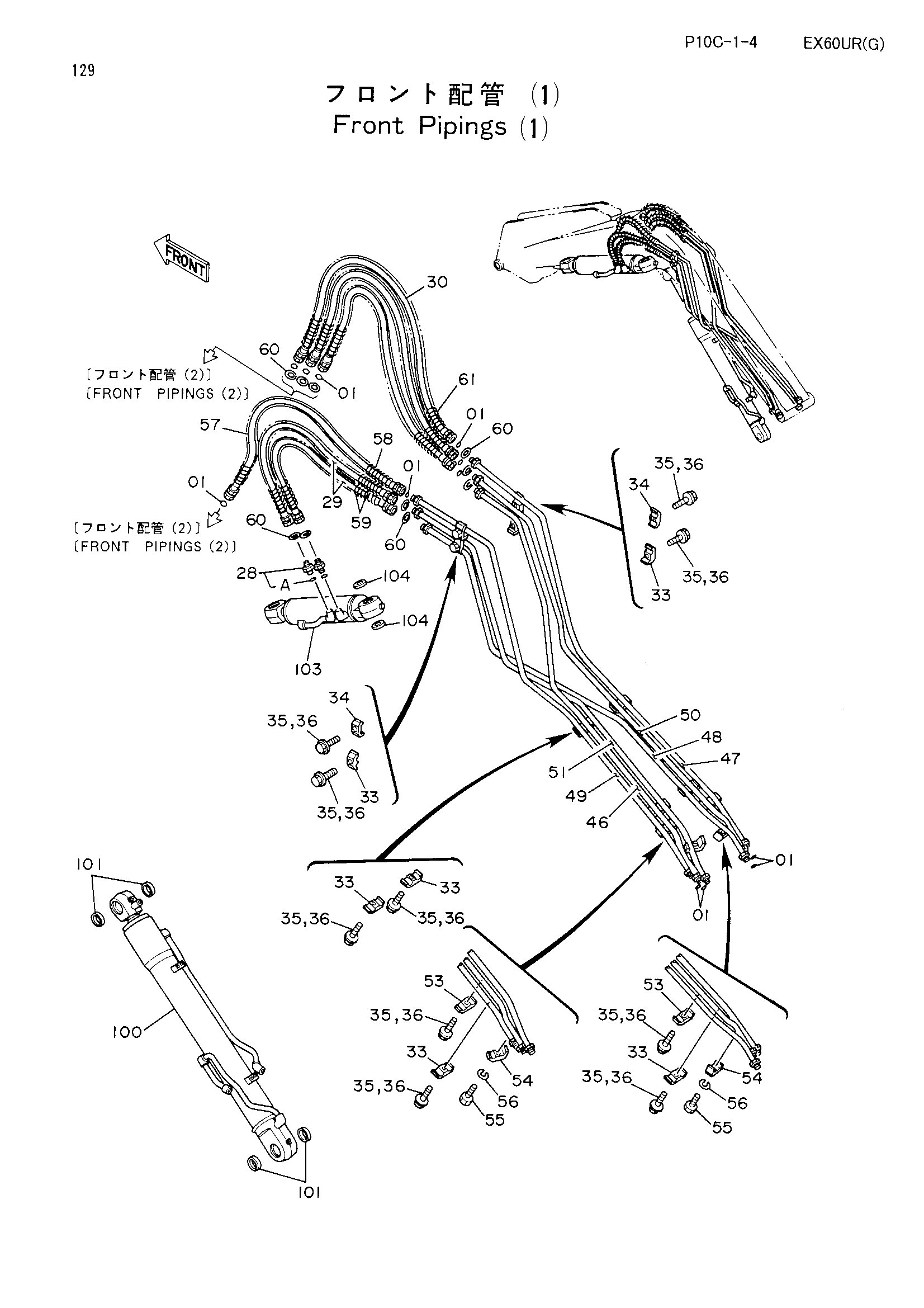

Заводская схема «Передний трубопроводы (1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4138938 | Уплотнительное кольцо | 12 |
| 28 | 4200466 | Адаптер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4239750 | Шланг | 2 |
| 29 | 4248602 | Шланг | 2 |
| 30 | 4218443 | Шланг | 3 |
| 30 | 4247539 | Шланг | 3 |
| 33 | 4189858 | Хомут трубки | 6 |
| 34 | 4190125 | Хомут трубки | 2 |
| 35 | J011245 | Болт с шайбой | 10 |
| 35 | J901245 | Болт | 10 |
| 36 | A590912 | Пружинная шайба | 10 |
| 46 | 8045751 | Трубка | 1 |
| 47 | 8045752 | Трубка | 1 |
| 48 | 8045753 | Трубка | 1 |
| 49 | 8045754 | Трубка | 1 |
| 50 | 8045755 | Трубка | 1 |
| 51 | 8045756 | Трубка | 1 |
| 53 | 4190124 | Хомут трубки | 2 |
| 54 | 4202559 | Хомут трубки | 2 |
| 55 | J901045 | Болт | 2 |
| 56 | A590910 | Пружинная шайба | 2 |
| 57 | 4218443 | Шланг | 1 |
| 57 | 4247539 | Шланг | 1 |
| 57 | 4247539 | Шланг | 1 |
| 58 | 4044420 | Защита шланга | 1 |
| 59 | 4044420 | Защита шланга | 2 |
| 59 | 4087528 | Защита шланга | 2 |
| 60 | 4073051 | Шайба | 10 |
| 61 | 4044420 | Защита шланга | 3 |
| 61 | 4213866 | Защита шланга | 3 |
| 100 | 4234585 | Гидроцилиндр стрелы | 1 |
| 101 | 4117954 | Пылезащитное уплотнение | 4 |
| 103 | 4234584 | Гидроцилиндр. смещаемый | 1 |
| 104 | 4117954 | Пылезащитное уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
