Смещаемый стрела — HITACHI EX60UR

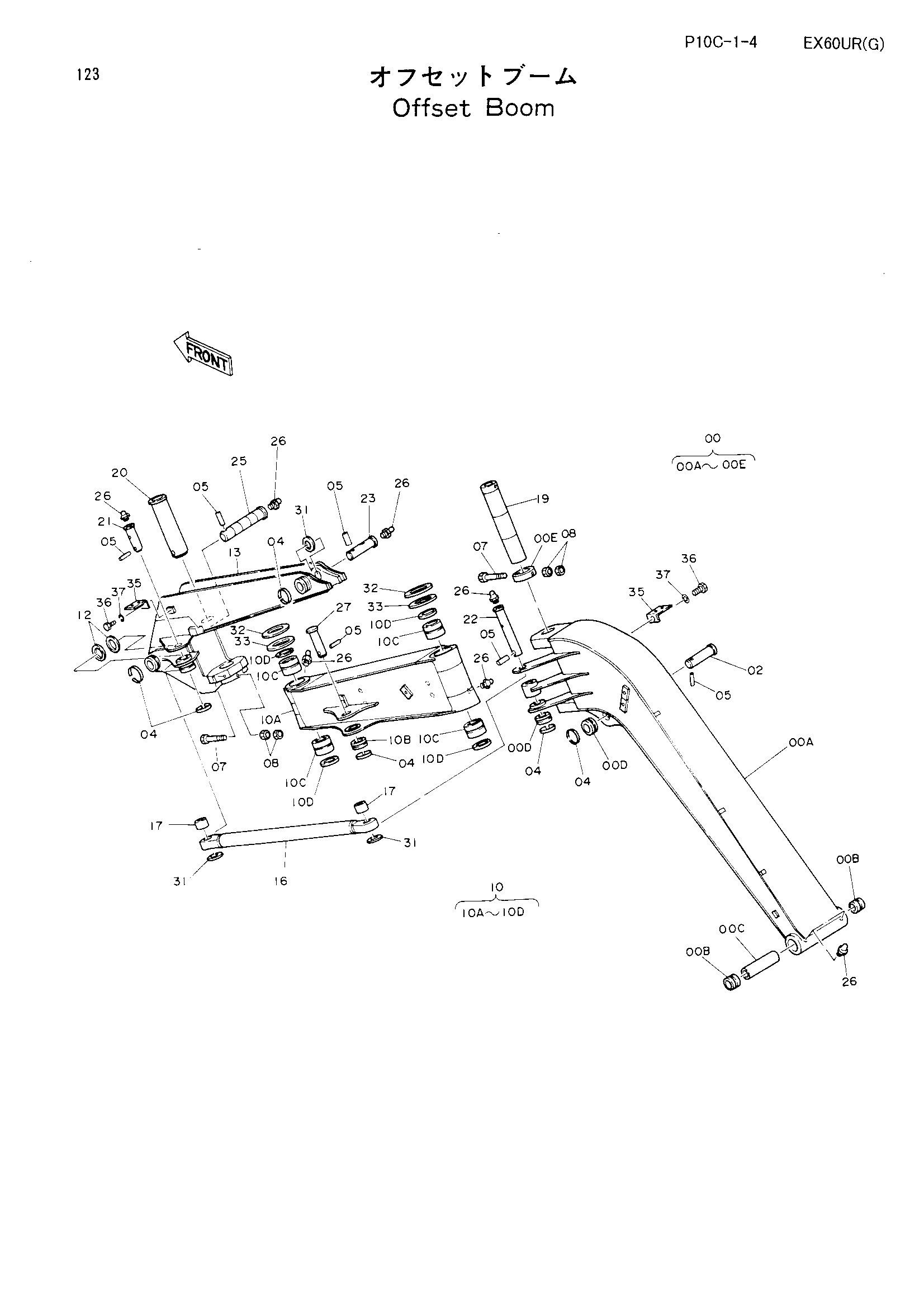

Заводская схема «Смещаемый стрела» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044117 | Стрела нижний в сборе | 1 |
| 00A | 5002405 | Стрела нижний | 1 |
| 00B | 4197840 | Втулка | 2 |
| 00C | 4198157 | Трубка | 1 |
| 00D | 4197031 | Ограничитель | 2 |
| 00E | 4236234 | Ограничитель | 1 |
| 02 | 3025515 | Палец | 1 |
| 04 | 4065688 | Кольцо | 6 |
| 05 | 4065689 | Палец | 6 |
| 07 | J932013 | Болт | 2 |
| 08 | J951020 | Гайка | 4 |
| 10 | 8044119 | Стрела верхний в сборе | 1 |
| 10A | 6009862 | Стрела верхний | 1 |
| 10B | 4197030 | Ограничитель | 1 |
| 10C | 3026299 | Втулка | 4 |
| 10D | 4074008 | Пылезащитное уплотнение | 4 |
| 12 | 4005826 | Шайба 2.3 | 2 |
| 13 | 8044146 | Стойка гидроцилиндр. | 1 |
| 16 | 9732290 | Стойка | 1 |
| 17 | 4128479 | Втулка | 2 |
| 19 | 3045177 | Палец | 1 |
| 20 | 3045178 | Палец | 1 |
| 21 | 3045180 | Палец | 1 |
| 22 | 3045179 | Палец | 1 |
| 23 | 3045181 | Палец | 1 |
| 25 | 3037344 | Палец | 1 |
| 26 | J75481 | Штуцер | 8 |
| 27 | 4238906 | Палец | 1 |
| 31 | 4180196 | Проставка 1.2 | 3 |
| 32 | 4121715 | Проставка 3.2 | 2 |
| 33 | 4114255 | Проставка 1.0 | 4 |
| 35 | 4224631 | Кронштейн | 2 |
| 36 | J901425 | Болт | 2 |
| 37 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
