Электрооборудование (1) — HITACHI EX60UR

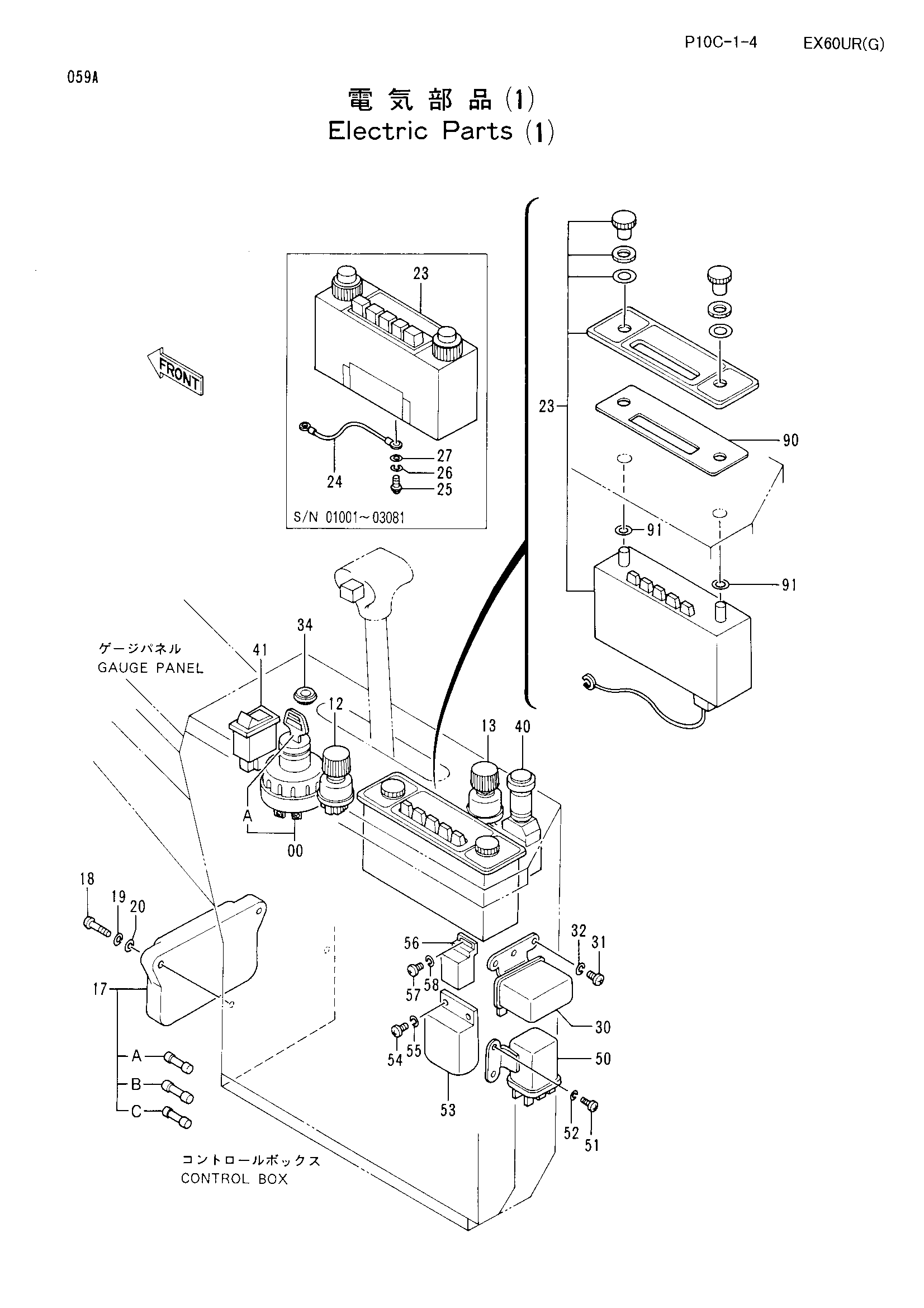

Заводская схема «Электрооборудование (1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4186743 | Выключатель запуск(с х-марк шпонка) | 1 |
| 00 | 4186745 | Выключатель запуск (с шпонка) | 1 |
| 00A | 4187757 | Шпонка запуск (NO. H800) | 1 |
| 00A | 4187759 | Шпонка запуск (NO. H800)(1=2 детали) | 1 |
| 12 | 4184396 | Выключатель (освещение) | 1 |
| 13 | 4184398 | Выключатель (стеклоочиститель) | 1 |
| 17 | 4184394 | Короб предохранитель | 1 |
| 17A | 4208246 | Предохранитель (1A) | 3 |
| 17B | 4195610 | Предохранитель (10A) | 9 |
| 17C | 4127781 | Предохранитель (15A) | 5 |
| 18 | J850625 | Винт | 2 |
| 19 | J251006 | Пружинная шайба | 2 |
| 20 | J251006 | Плоская шайба | 2 |
| 23 | 4043976 замена: 4335726 | Радио | 1 |
| 23 | 4043976 замена: 4335462 | Радио | 1 |
| 23 | 4043976 замена: A590110 | Радио | 1 |
| 23 | 4335726 | Радио | 1 |
| 24 | 4146992 | Провод электрический | 1 |
| 25 | M430510 | Винт | 1 |
| 26 | A590905 | Пружинная шайба | 1 |
| 27 | A590105 | Плоская шайба | 1 |
| 30 | 4505392 | Реле | 1 |
| 31 | M430610 | Винт | 2 |
| 32 | A590906 | Пружинная шайба | 2 |
| 34 | 4146754 | Резиновая прокладка | 1 |
| 40 | 4242111 | Выключатель отопитель | 1 |
| 41 | 4251778 | Выключатель | 1 |
| 50 | 4152940 | Реле хоурметер | 1 |
| 51 | M430513 | Винт | 2 |
| 52 | A590905 | Пружинная шайба | 2 |
| 53 | 4189180 | Таймер | 1 |
| 54 | M430610 | Винт | 2 |
| 55 | A590906 | Пружинная шайба | 2 |
| 56 | 4205029 | Реле | 1 |
| 57 | M430610 | Винт | 1 |
| 58 | A590906 | Пружинная шайба | 1 |
| 90 | 4335462 | Пластина | 1 |
| 91 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
