Отвал трубопроводы — HITACHI EX60UR

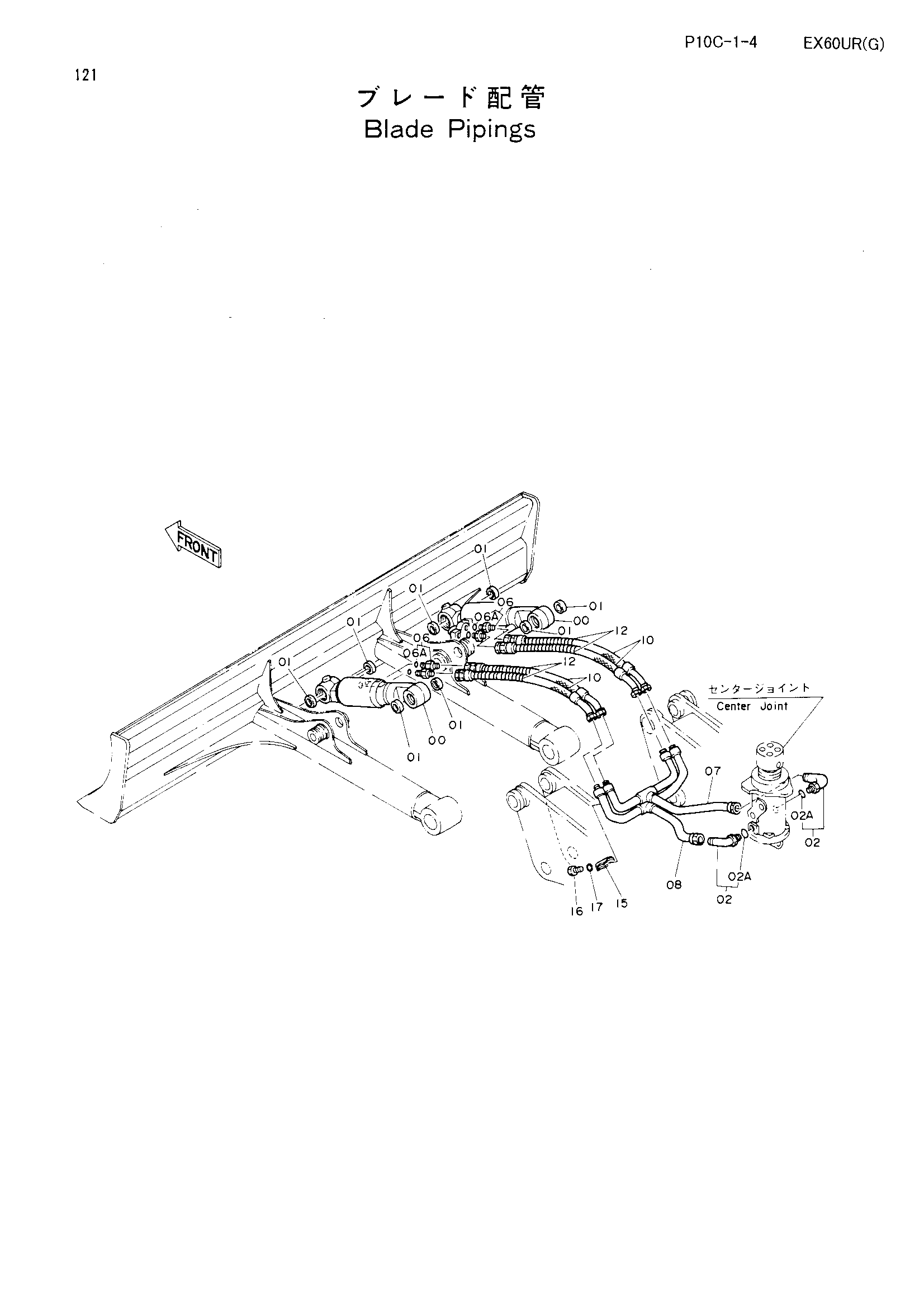

Заводская схема «Отвал трубопроводы» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4213543 | Гидроцилиндр отвала | 2 |
| 01 | 4117955 | Пылезащитное уплотнение | 8 |
| 02 | 4154671 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200466 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 8041834 | Трубка | 1 |
| 08 | 8041835 | Трубка | 1 |
| 10 | 4215613 | Шланг | 4 |
| 12 | 4053603 | Защита шланга | 4 |
| 15 | 4053593 | Хомут трубки | 2 |
| 16 | J901040 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
