Управление двигателем рычаг (2) — HITACHI EX60UR

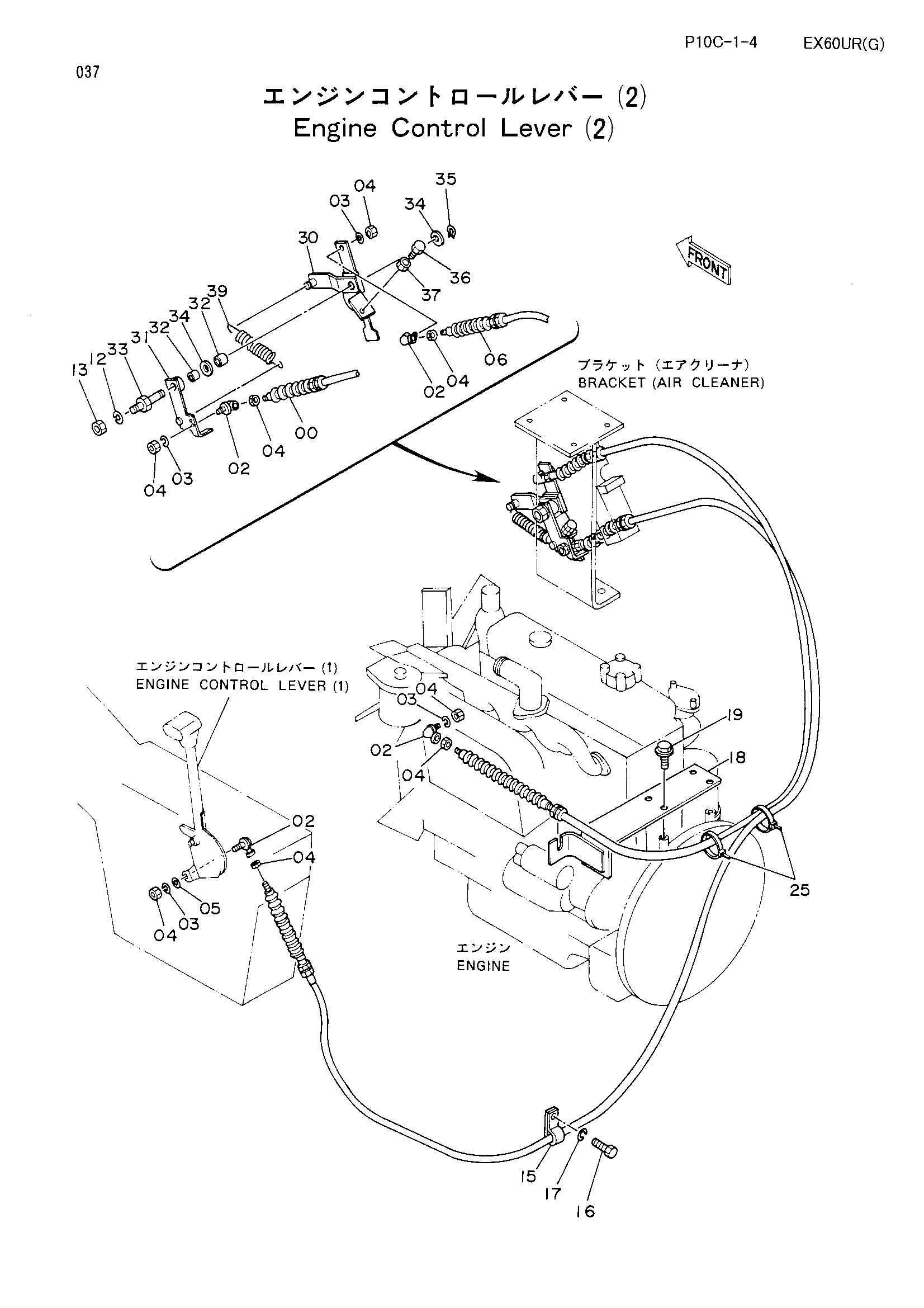

Заводская схема «Управление двигателем рычаг (2)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188261 замена: 4264437 | Трос управления | 1 |
| 00 | 4264437 замена: 4311387 | Трос управления | 1 |
| 00 | 4311387 | Трос управления | 1 |
| 02 | 4056016 | Шарнир | 4 |
| 03 | A590905 | Пружинная шайба | 4 |
| 04 | M500504 | Гайка | 8 |
| 05 | A590105 | Плоская шайба | 1 |
| 06 | 4253911 | Трос управления | 1 |
| 12 | A590914 | Пружинная шайба | 1 |
| 13 | J952014 | Гайка | 1 |
| 15 | 4000853 | Зажим трубка | 1 |
| 16 | J900612 | Болт | 1 |
| 17 | A590906 | Пружинная шайба | 1 |
| 18 | 7021355 | Кронштейн | 1 |
| 19 | J011025 | Болт с шайбой | 4 |
| 25 | 4055312 | Ленточный зажим | 2 |
| 30 | 7021640 | Рычаг | 1 |
| 31 | 8044341 | Рычаг | 1 |
| 32 | 4173387 | Втулка | 2 |
| 33 | 4188374 | Палец | 1 |
| 34 | A590114 | Плоская шайба | 2 |
| 35 | 991337 | Стопорное кольцо | 1 |
| 36 | 4188376 | Механизм натяжения | 1 |
| 37 | 4122395 | Гайка | 1 |
| 39 | 4188375 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
