Крышка (1) — HITACHI EX60UR

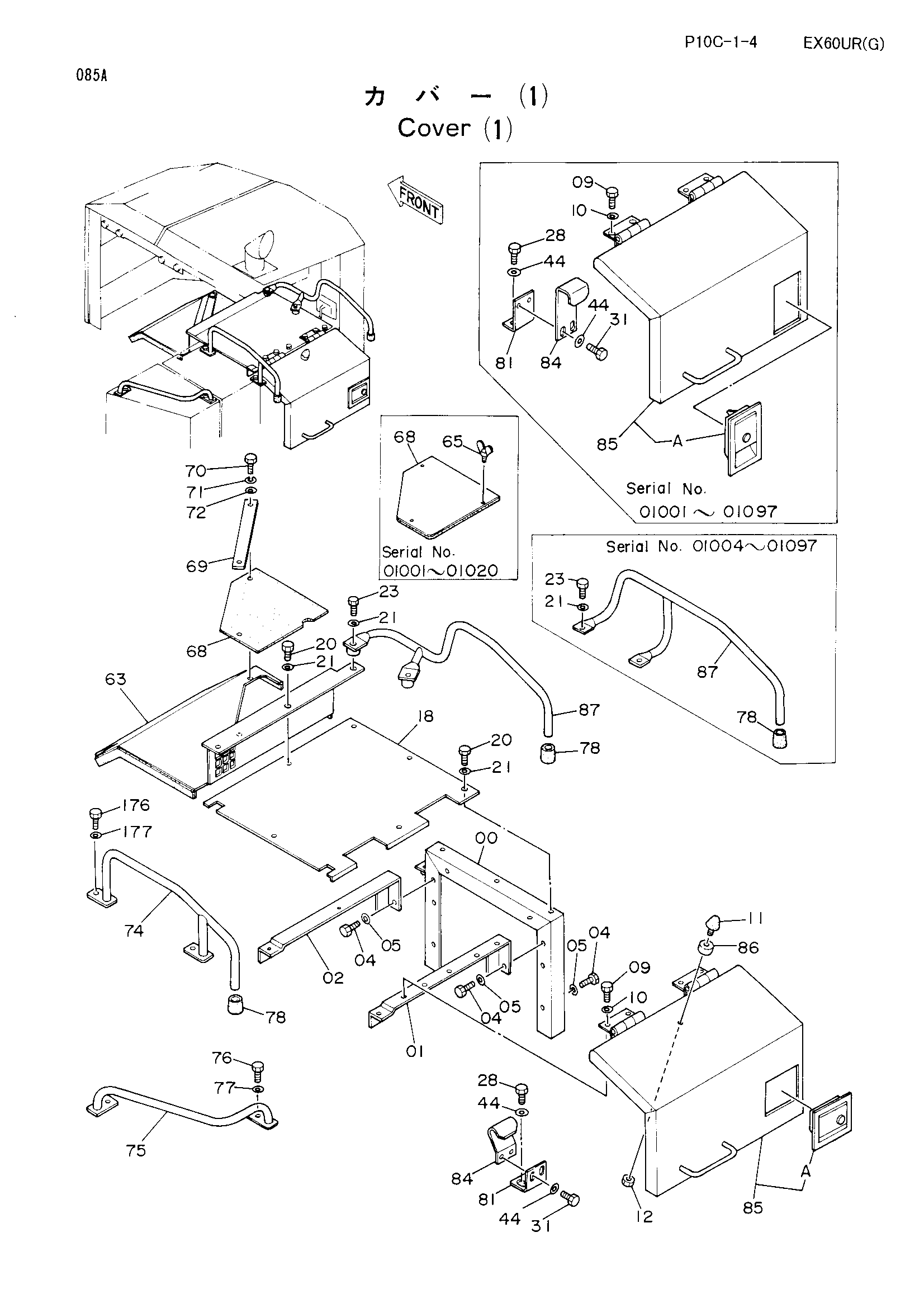

Заводская схема «Крышка (1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8044694 | Опора | 1 |
| 01 | 8044692 | Опора | 1 |
| 02 | 8044693 | Опора | 1 |
| 04 | J901225 | Болт | 6 |
| 05 | A590112 | Плоская шайба | 6 |
| 09 | J901225 | Болт | 4 |
| 10 | A590112 | Плоская шайба | 4 |
| 11 | 487195 | Ограничитель | 1 |
| 12 | M501008 | Гайка | 1 |
| 18 | 3047929 | Крышка | 1 |
| 20 | J901225 | Болт | 4 |
| 21 | A590112 | Плоская шайба | 6 |
| 23 | J901225 | Болт | 2 |
| 23 | J901250 | Болт | 2 |
| 28 | J901220 | Болт | 2 |
| 31 | J901225 | Болт | 2 |
| 44 | 449490 | Шайба | 4 |
| 44 | A590112 | Плоская шайба | 4 |
| 63 | 8046735 | Крышка | 1 |
| 65 | M360816 | Болт винг | 3 |
| 68 | 4258348 | Резиновая прокладка | 1 |
| 68 | 8046736 | Крышка | 1 |
| 69 | 4258349 | Пластина | 1 |
| 70 | J900825 | Болт | 2 |
| 71 | A590908 | Пружинная шайба | 2 |
| 72 | A590108 | Плоская шайба | 2 |
| 74 | 8048330 | Стойка | 1 |
| 75 | 8046328 | Стойка | 1 |
| 76 | J901220 | Болт | 2 |
| 77 | A590112 | Плоская шайба | 2 |
| 78 | 4094101 | Колпачок | 2 |
| 81 | 4260667 | Кронштейн | 1 |
| 81 | 9734085 | Кронштейн | 1 |
| 84 | 4241172 | Ограничитель | 1 |
| 84 | 9735507 | Ограничитель | 1 |
| 85 | 6010275 | Крышка задний | 1 |
| 85 | 6011209 | Крышка задний | 1 |
| 85A | 7017862 | Дверь блокировка | 1 |
| 85A | 7023272 | Дверь блокировка | 1 |
| 86 | 4152535 | Проставка | 1 |
| 87 | 8048266 | Стойка | 1 |
| 87 | 8049001 | Стойка | 1 |
| 176 | J901220 | Болт | 2 |
| 177 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
