Кабина (5) — HITACHI EX60UR

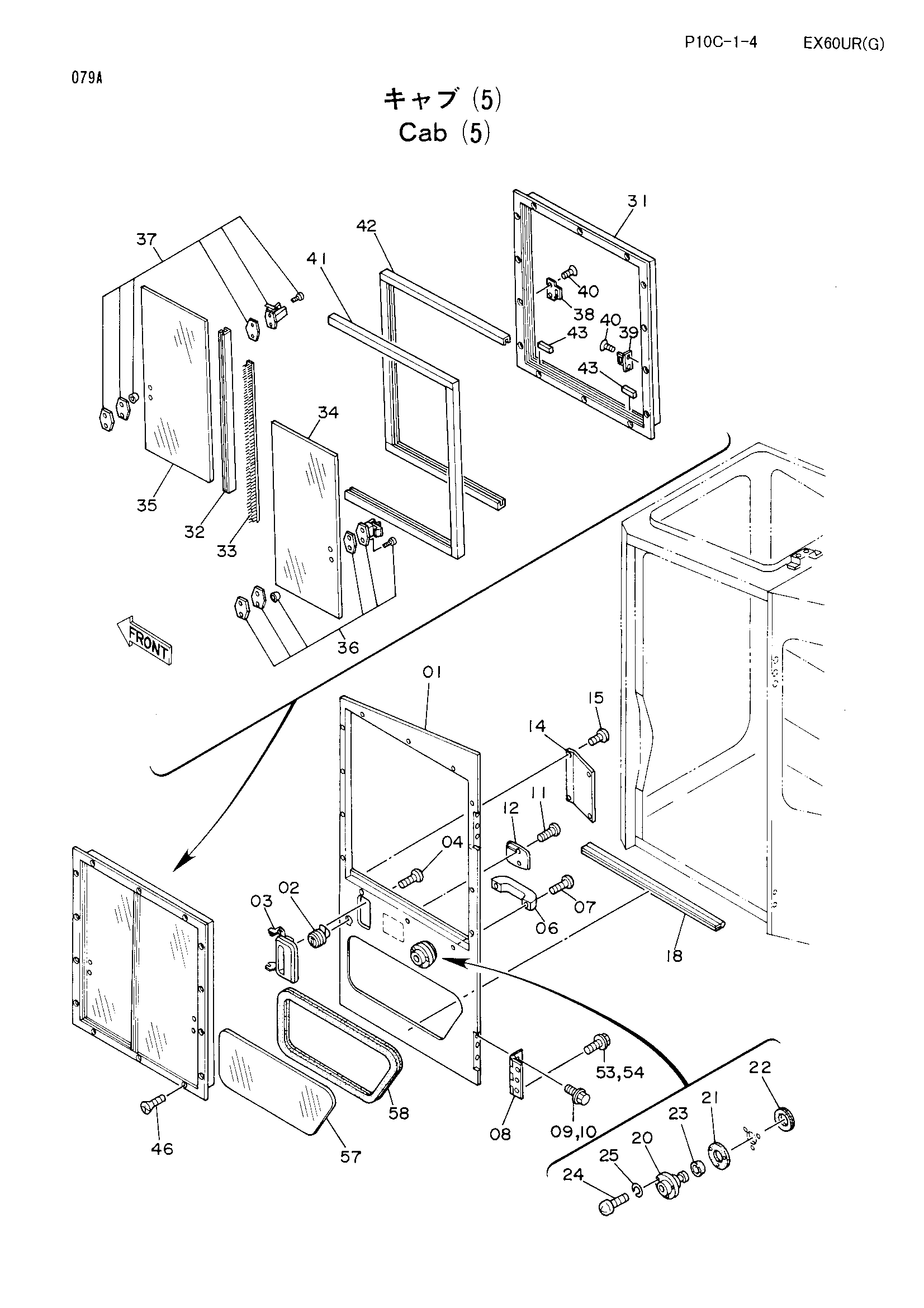

Заводская схема «Кабина (5)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-25 | 4261839 | Дверь в сборе | 1 |
| 02 | 4261840 | Гидроцилиндр. шпонка | 1 |
| 03 | 4261841 | Рукоятка наружный | 1 |
| 04 | J450616 | Винт | 2 |
| 06 | 4204579 | Рукоятка | 1 |
| 07 | J460612 | Винт | 2 |
| 08 | 4243805 | Петля | 2 |
| 09 | J011025 | Болт с шайбой | 6 |
| 09 | J901025 замена: J011025 | Болт | 6 |
| 10 | A590910 | Пружинная шайба | 6 |
| 11 | J460616 | Винт | 2 |
| 12 | 4261842 | Рукоятка | 1 |
| 14 | 4261843 | Крышка | 1 |
| 15 | J460510 | Винт | 4 |
| 18 | 4261844 | Уплотнение | 1 |
| 20 | 4243804 | Защёлка | 1 |
| 21 | 4243810 | Манжета | 1 |
| 22 | 4243808 | Резиновая прокладка | 1 |
| 23 | 4243811 | Резиновая прокладка | 1 |
| 24 | M430516 | Винт | 3 |
| 25 | A590905 | Пружинная шайба | 3 |
| 31 | 4261846 | Рама сасх | 1 |
| 31 | 4284411 | Рама сасх | 1 |
| 31-43 | 4261845 | Сасх дверь в сборе | 1 |
| 32 | 4261847 | Центральный направляющая | 1 |
| 33 | 4261848 | Веатхер стрип | 1 |
| 34 | 4261849 | Стекло | 1 |
| 35 | 4261849 | Стекло | 1 |
| 36 | 4261850 | Замок | 1 |
| 37 | 4261851 | Замок | 1 |
| 38 | 4261852 | Защёлка | 1 |
| 39 | 4261853 | Защёлка | 1 |
| 40 | J660408 | Винт | 4 |
| 41 | 4261854 | Кханнел | 1 |
| 41 | 4284412 | Кханнел | 1 |
| 42 | 4261855 | Кханнел | 1 |
| 42 | 4284413 | Кханнел | 1 |
| 43 | 4261856 | Ограничитель | 2 |
| 46 | 4284414 | Винт | 14 |
| 46 | J660512 | Винт | 14 |
| 53 | J011025 | Болт с шайбой | 6 |
| 53 | J901025 замена: J011025 | Болт | 6 |
| 54 | A590910 | Пружинная шайба | 6 |
| 57 | 4261857 | Стекло | 1 |
| 58 | 4261858 замена: 4270831 | Резиновый H | 1 |
| 58 | 4270831 | Резиновый H | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
