Пилотный трубопроводы (3) — HITACHI EX60UR

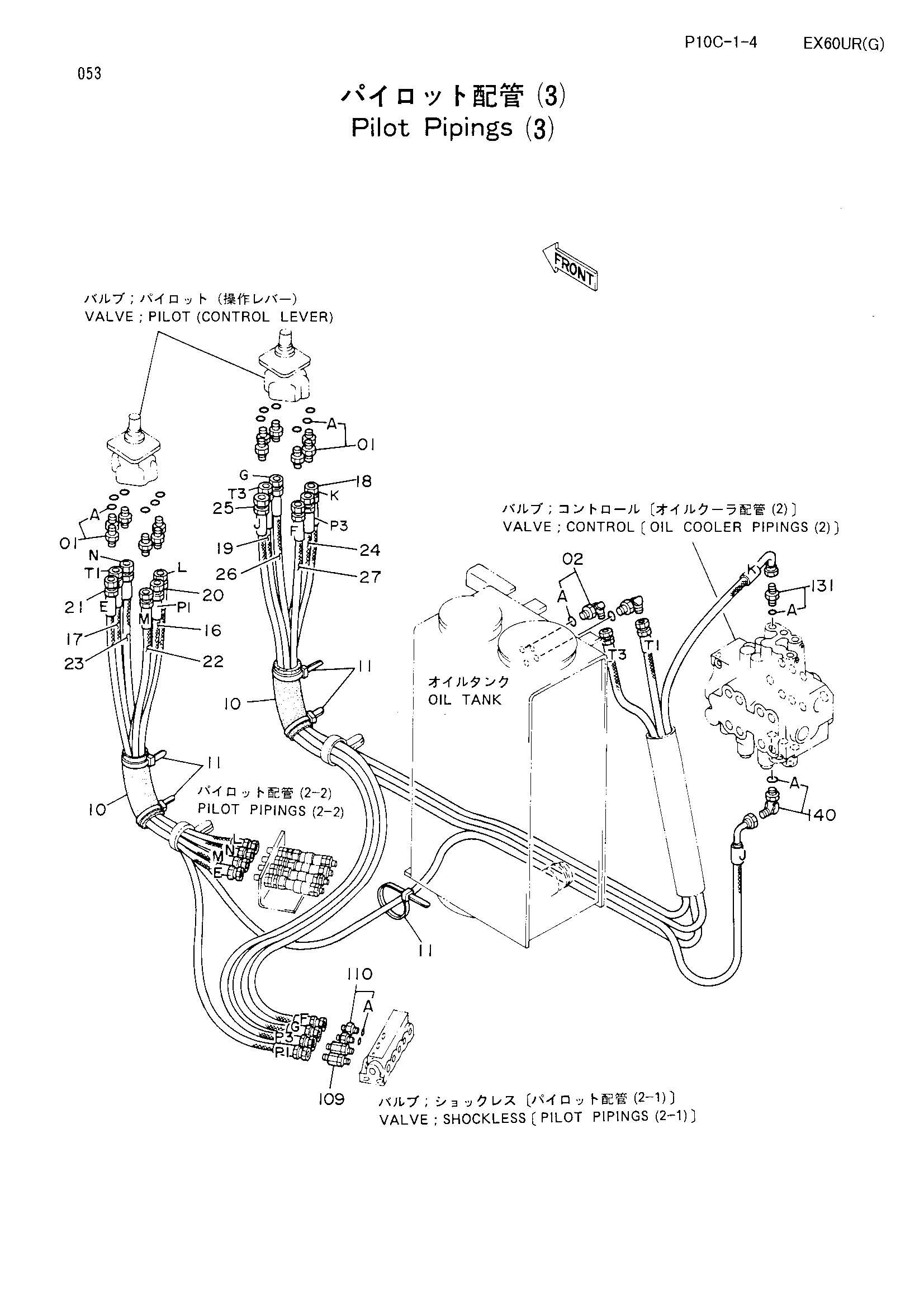

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 12 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4219918 | Резиновая втулка | 2 |
| 11 | 4121859 | Ленточный зажим | 5 |
| 16 | 4244528 | Нейлоновый шланг (P1) | 1 |
| 17 | 4244530 | Нейлоновый шланг (T1) | 1 |
| 18 | 4244529 | Нейлоновый шланг (P3) | 1 |
| 19 | 4244531 | Нейлоновый шланг (T3) | 1 |
| 20 | 4244522 | Нейлоновый шланг (левый) | 1 |
| 21 | 4244521 | Нейлоновый шланг (E) | 1 |
| 22 | 4244523 | Нейлоновый шланг (M) | 1 |
| 23 | 4244524 | Нейлоновый шланг (N) | 1 |
| 24 | 4244527 | Нейлоновый шланг (K) | 1 |
| 25 | 4244526 | Нейлоновый шланг (J) | 1 |
| 26 | 4244525 | Нейлоновый шланг (G) | 1 |
| 27 | 4218496 | Нейлоновый шланг (F) | 1 |
| 109 | 4188687 | Фильтр | 2 |
| 110 | 4200466 | Адаптер | 2 |
| 110A | 4509180 | Уплотнительное кольцо | 1 |
| 131 | 4202422 | Адаптер | 1 |
| 131A | 4509180 | Уплотнительное кольцо | 1 |
| 140 | 4241385 | Угловой штуцер | 1 |
| 140A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
