Рычаг управления — HITACHI EX60UR

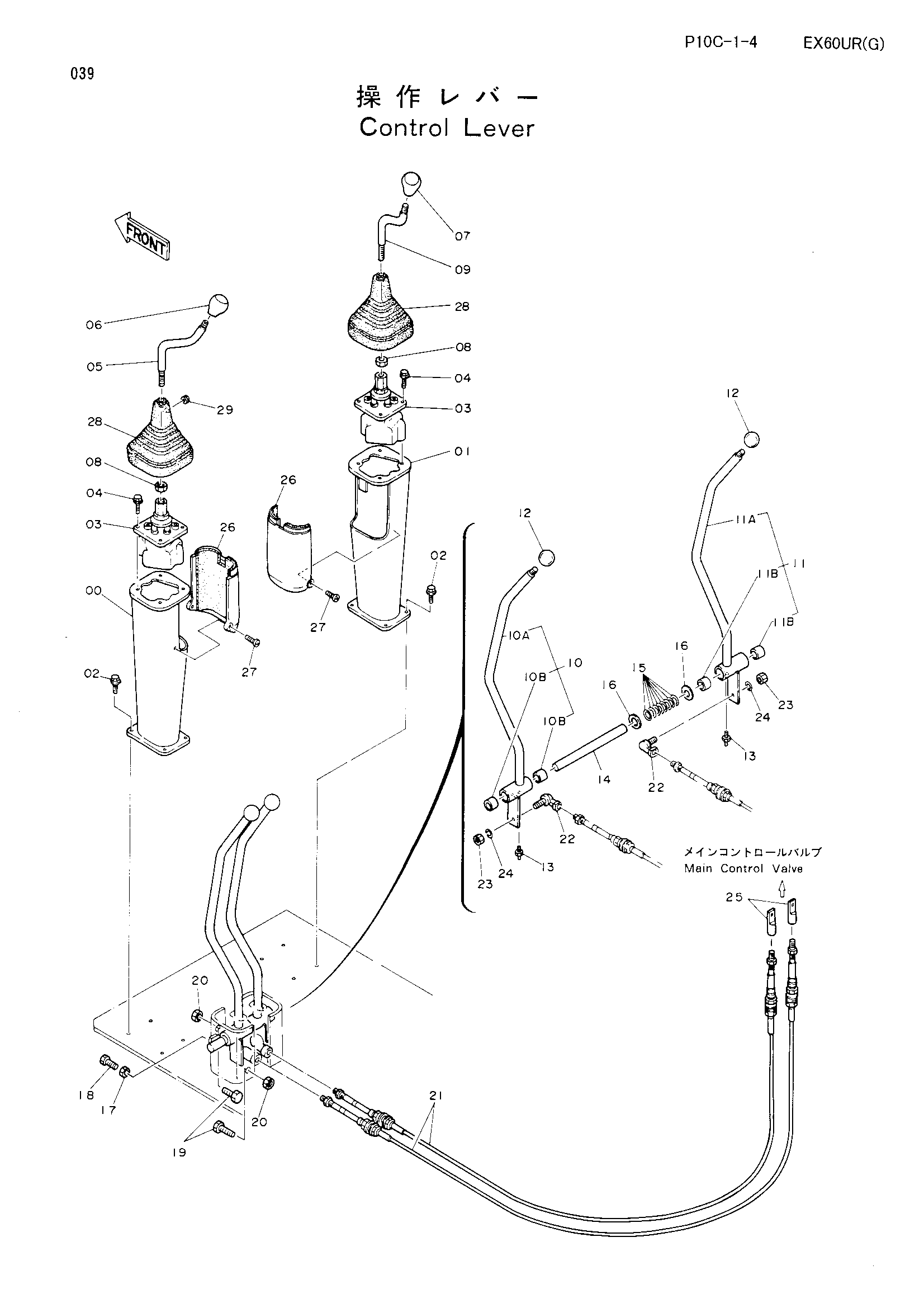

Заводская схема «Рычаг управления» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6010396 | Стойка | 1 |
| 01 | 6010395 | Стойка | 1 |
| 02 | J011025 | Болт с шайбой | 8 |
| 03 | 9071984 замена: 9107499 | Пилотный клапан | 2 |
| 03 | 9107499 | Пилотный клапан | 2 |
| 04 | J010620 | Болт с шайбой | 8 |
| 05 | 7018130 | Рычаг | 1 |
| 06 | 4181088 замена: 4269020 | Рукоятка | 1 |
| 06 | 4269020 | Рукоятка | 1 |
| 07 | 4117704 | Рукоятка | 1 |
| 08 | J950014 | Гайка | 2 |
| 09 | 7018206 | Рычаг | 1 |
| 10 | 9086635 | Рычаг (с подшипник.) | 1 |
| 10A | 8044655 | Рычаг | 1 |
| 10B | 4063692 | Игольчатый подшипник | 2 |
| 11 | 9086636 | Рычаг (с подшипник.) | 1 |
| 11A | 8044656 | Рычаг | 1 |
| 11B | 4063692 | Игольчатый подшипник | 2 |
| 12 | 4117705 | Рукоятка | 2 |
| 13 | J75581 | Штуцер | 2 |
| 14 | 4201336 | Палец | 1 |
| 15 | 4081592 | Регулировочная шайба 0.4 | 8 |
| 16 | A590120 | Плоская шайба | 2 |
| 17 | J950010 | Гайка | 2 |
| 18 | J901030 | Болт | 2 |
| 19 | J901235 | Болт | 4 |
| 20 | J950012 | Гайка | 4 |
| 21 | 4244362 | Трос управления | 2 |
| 22 | 4056018 | Шарнир | 2 |
| 23 | M500807 | Гайка | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | 4242314 | Концевой шток | 2 |
| 26 | 7019096 | Крышка | 2 |
| 27 | J850510 | Винт | 4 |
| 28 | 2025150 | Защитный чехол | 2 |
| 29 | 487081 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
