Смещаемый гидроцилиндр — HITACHI EX60UR

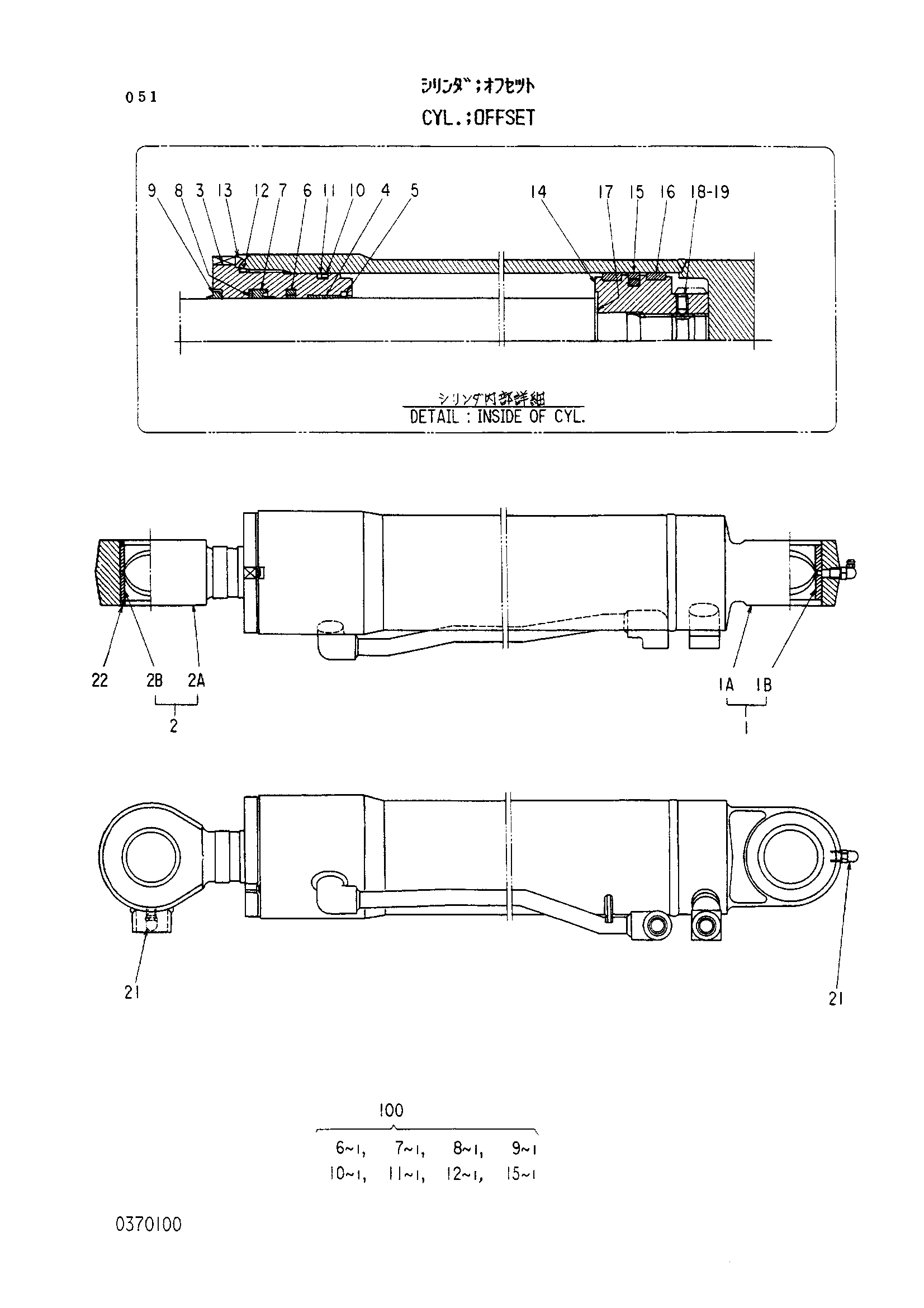

Заводская схема «Смещаемый гидроцилиндр» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4234584 | Гидроцилиндр. смещаемый | 1 | |
| 1 | 0370101 | Труба гидроцилиндра (с втулка) | 1 |
| 1A | 0370102 | Труба гидроцилиндра | 1 |
| 1B | 0370103 | Втулка пальца | 1 |
| 2 | 0370104 | Шток поршня (с втулка) | 1 |
| 2A | 0370105 | Шток поршня | 1 |
| 2B | 0370103 | Втулка | 1 |
| 3 | 0370106 | Головка гидроцилиндра | 1 |
| 4 | 4058987 | Втулка | 1 |
| 5 | 0249905 | Кольцо | 1 |
| 6 | 0370107 | Уплотнительное кольцо | 1 |
| 7 | 0249906 | U-образная манжета | 1 |
| 8 | 0249907 | Опорное кольцо | 1 |
| 9 | 0286404 | Грязесъёмное кольцо | 1 |
| 10 | 954488 | Уплотнительное кольцо | 1 |
| 11 | 4110216 | Опорное кольцо | 1 |
| 12 | A810100 | Уплотнительное кольцо | 1 |
| 13 | 0178416 | Стопорная шайба | 1 |
| 14 | 0370108 | Поршень | 1 |
| 15 | 0240807 | Уплотнительное кольцо | 1 |
| 16 | 0225717 | Кольцо | 2 |
| 17 | 0370109 | Регулировочная шайба | 1 |
| 18 | 0326308 | Винт | 1 |
| 19 | 0370110 | Стальной шарик | 1 |
| 21 | 0159411 | Штуцер | 2 |
| 22 | 0370111 | Пылезащитное уплотнение | 2 |
| 100 | 4246125 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
