Гусеничная рама — HITACHI EX60UR

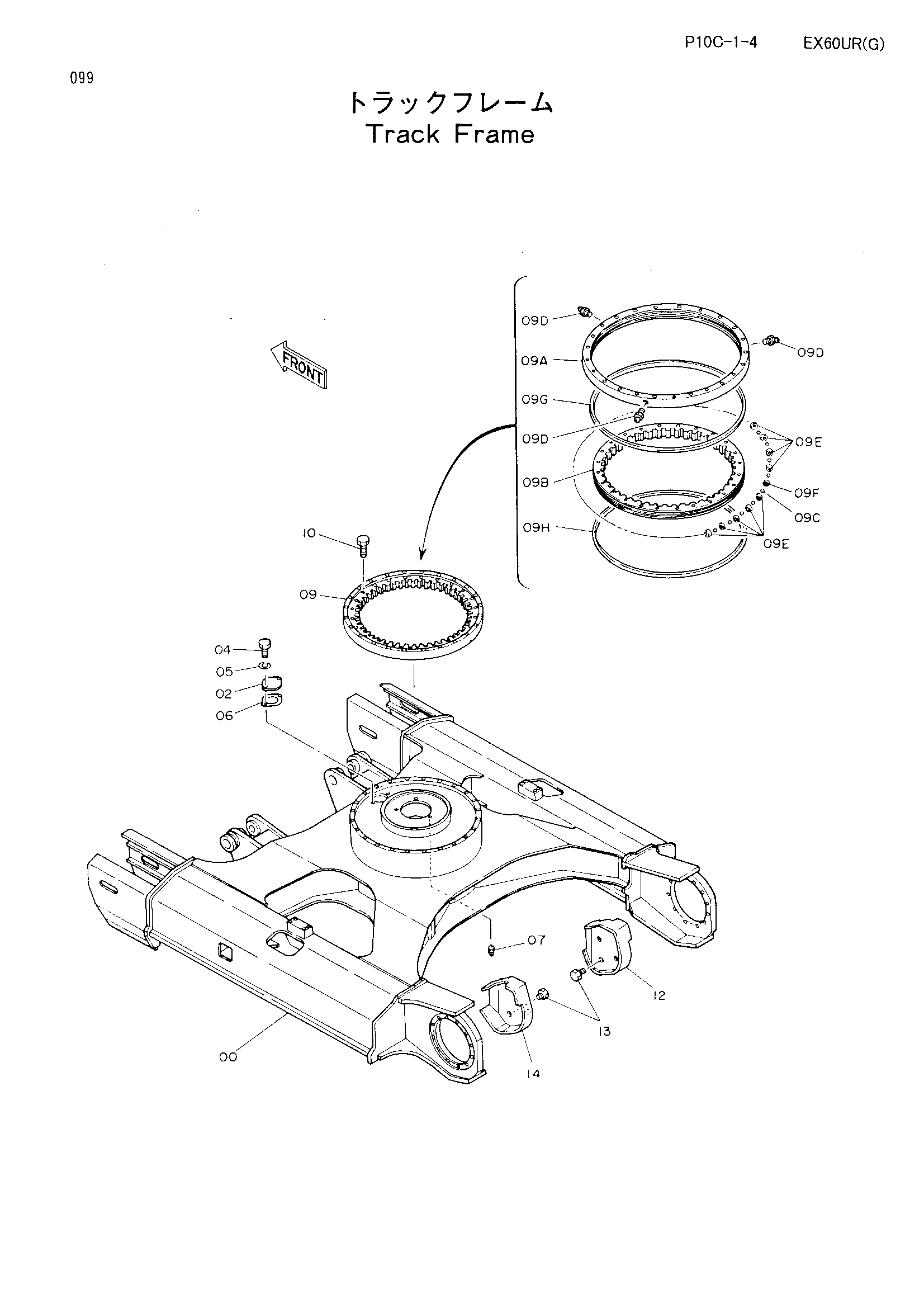

Заводская схема «Гусеничная рама» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002421 | Гусеничная рама | 1 |
| 02 | 4128863 | Пластина | 1 |
| 04 | J901016 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 4211149 | Манжета | 1 |
| 07 | 94-2024 | Пробка | 1 |
| 09 | 4193433 | Подшипник. свингкиркл в сборе | 1 |
| 09C | 4218311 | Шарик (1=66 детали) | 1 |
| 09D | J75482 | Штуцер | 3 |
| 09E | 4218312 | Опора | 42 |
| 09F | 4218313 | Опора | 24 |
| 09G | 4218314 | Уплотнение | 1 |
| 09H | 4218315 | Уплотнение | 1 |
| 10 | J931690 | Болт | 24 |
| 12 | 7019690 | Крышка (правый) | 1 |
| 13 | J901216 | Болт | 6 |
| 14 | 7019691 | Крышка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
