Отвал рычаг управления — HITACHI EX60UR

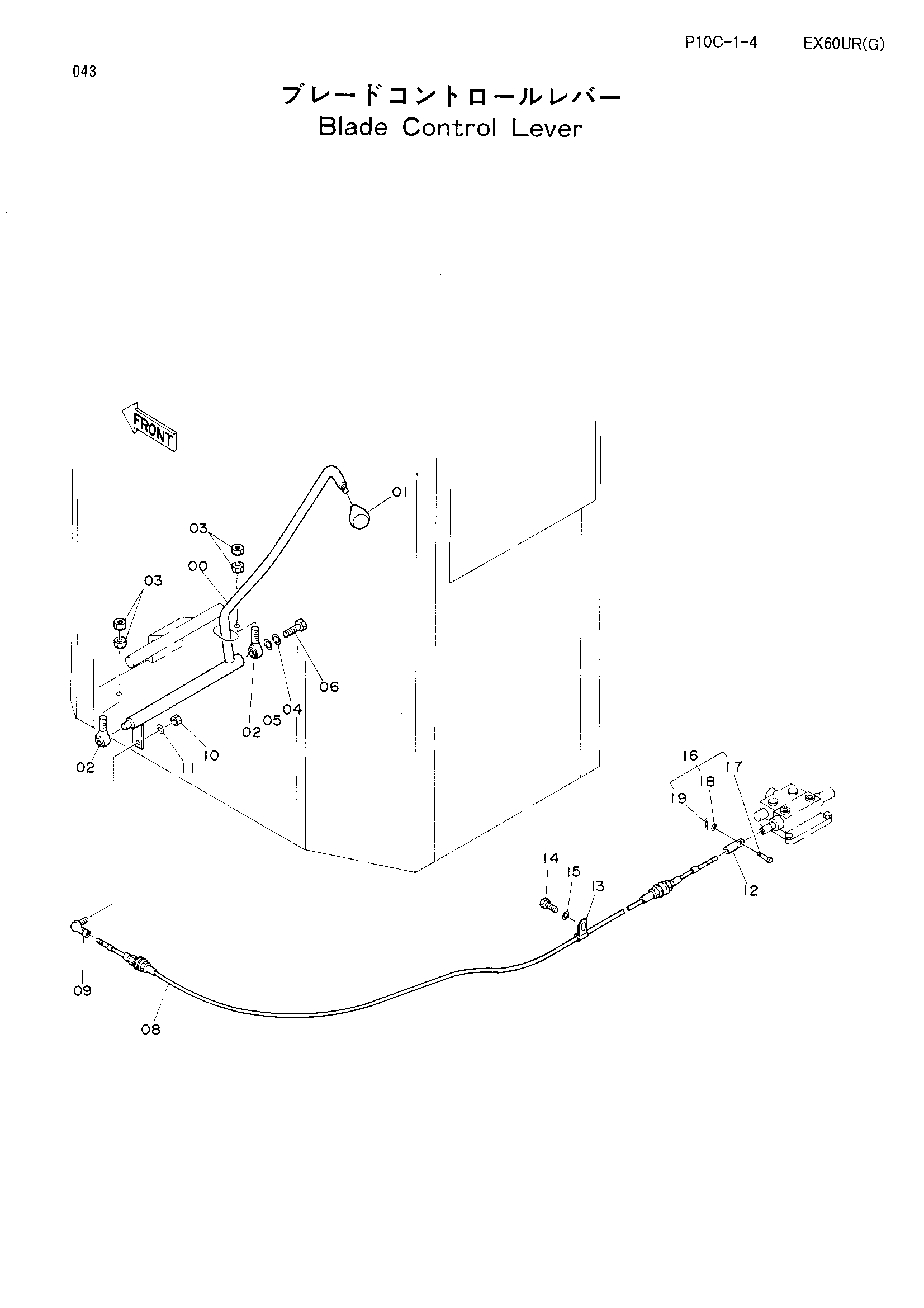

Заводская схема «Отвал рычаг управления» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7020931 | Рычаг | 1 |
| 01 | 4117704 | Рукоятка | 1 |
| 02 | 4041959 | Концевой шток | 2 |
| 03 | J952014 | Гайка | 4 |
| 04 | A590912 | Пружинная шайба | 1 |
| 05 | A590112 | Плоская шайба | 1 |
| 06 | J901240 | Болт | 1 |
| 08 | 4217707 | Трос управления | 1 |
| 09 | 4056018 | Шарнир | 1 |
| 10 | M500807 | Гайка | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 12 | 4242315 | Концевой шток | 1 |
| 13 | 4190261 | Зажим | 1 |
| 14 | J901016 | Болт | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 16 | 0295607 | Палец в сборе | 1 |
| 17 | 0295608 | Палец | 1 |
| 18 | 0295609 | Шайба | 1 |
| 19 | A761208 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
