Основной трубопроводы (2) — HITACHI EX60UR

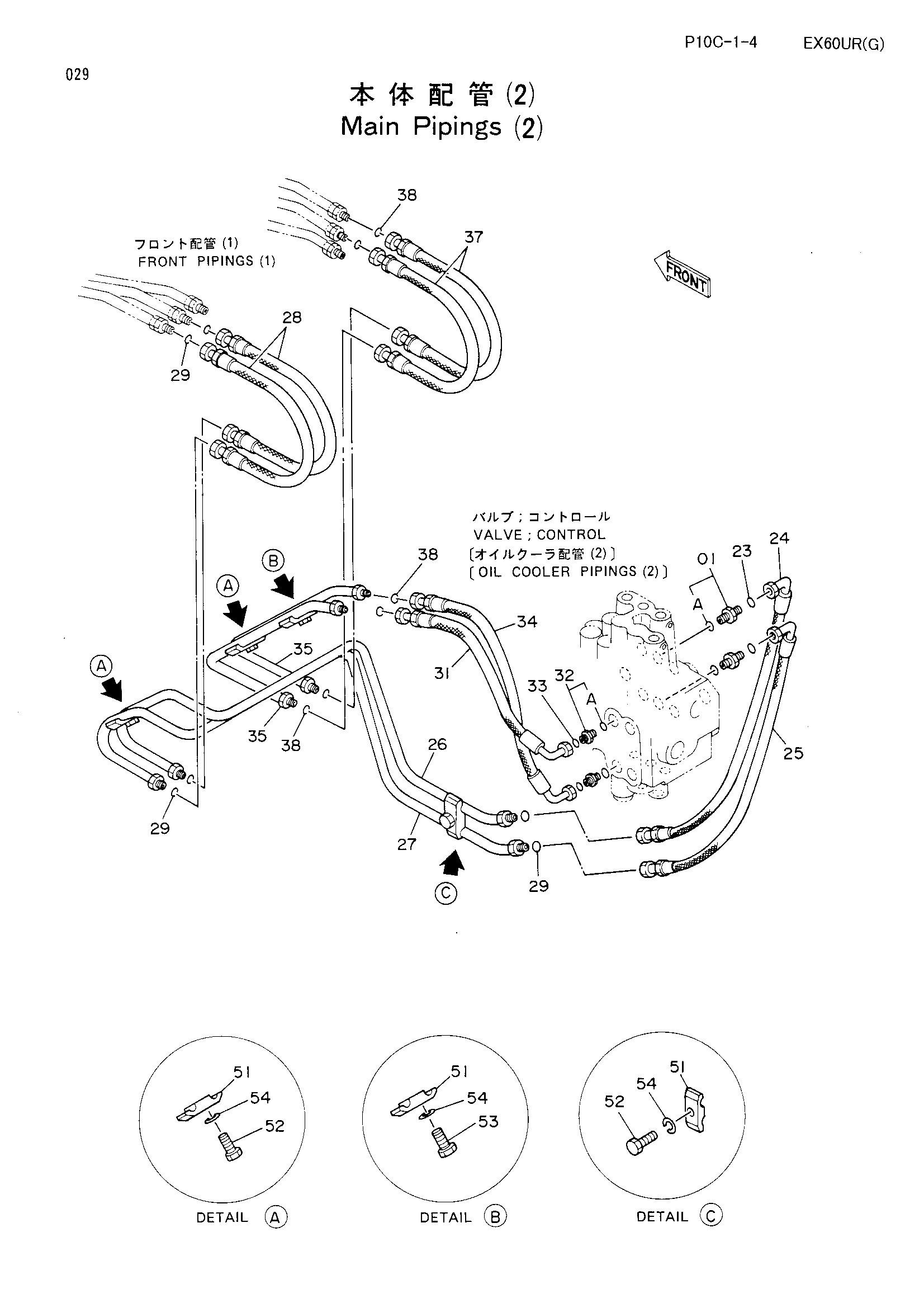

Заводская схема «Основной трубопроводы (2)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4189602 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 2 |
| 24 | 4245163 | Шланг | 1 |
| 25 | 4247500 | Шланг | 1 |
| 26 | 8045847 | Трубка | 1 |
| 27 | 8045848 | Трубка | 1 |
| 28 | 4250802 | Шланг | 2 |
| 29 | 4138938 | Уплотнительное кольцо | 6 |
| 31 | 4247398 | Шланг | 1 |
| 32 | 4189602 | Адаптер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 2 |
| 34 | 4245166 | Шланг | 1 |
| 35 | 8045749 | Трубка | 2 |
| 37 | 4250802 | Шланг | 2 |
| 38 | 4138938 | Уплотнительное кольцо | 6 |
| 51 | 4189858 | Хомут трубки | 4 |
| 52 | J901245 | Болт | 3 |
| 53 | J901240 | Болт | 1 |
| 54 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
