Масляный радиатор трубопроводы (3) — HITACHI EX60UR

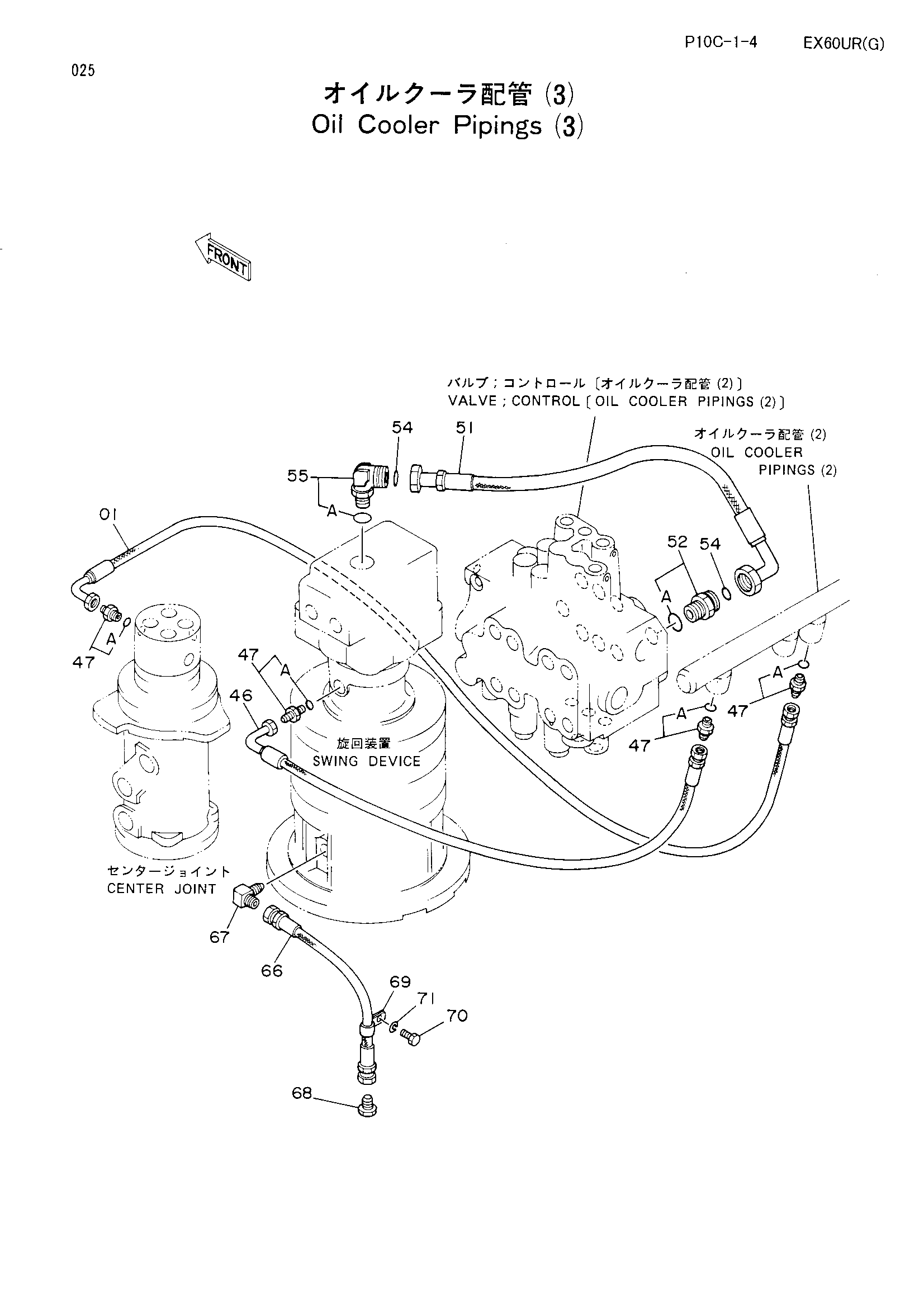

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4244599 | Шланг | 1 |
| 46 | 4244595 | Шланг | 1 |
| 47 | 4200466 | Адаптер | 4 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4203162 | Шланг | 1 |
| 52 | 4189537 | Адаптер | 1 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 2 |
| 55 | 4157562 | Угловой штуцер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 66 | 4224415 | Шланг | 1 |
| 67 | 4207744 | Угловой штуцер | 1 |
| 68 | 4222076 | Пробка | 1 |
| 69 | 4190275 | Зажим | 1 |
| 70 | J901016 | Болт | 1 |
| 71 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
