Пилотный трубопроводы (2-1) — HITACHI EX60UR

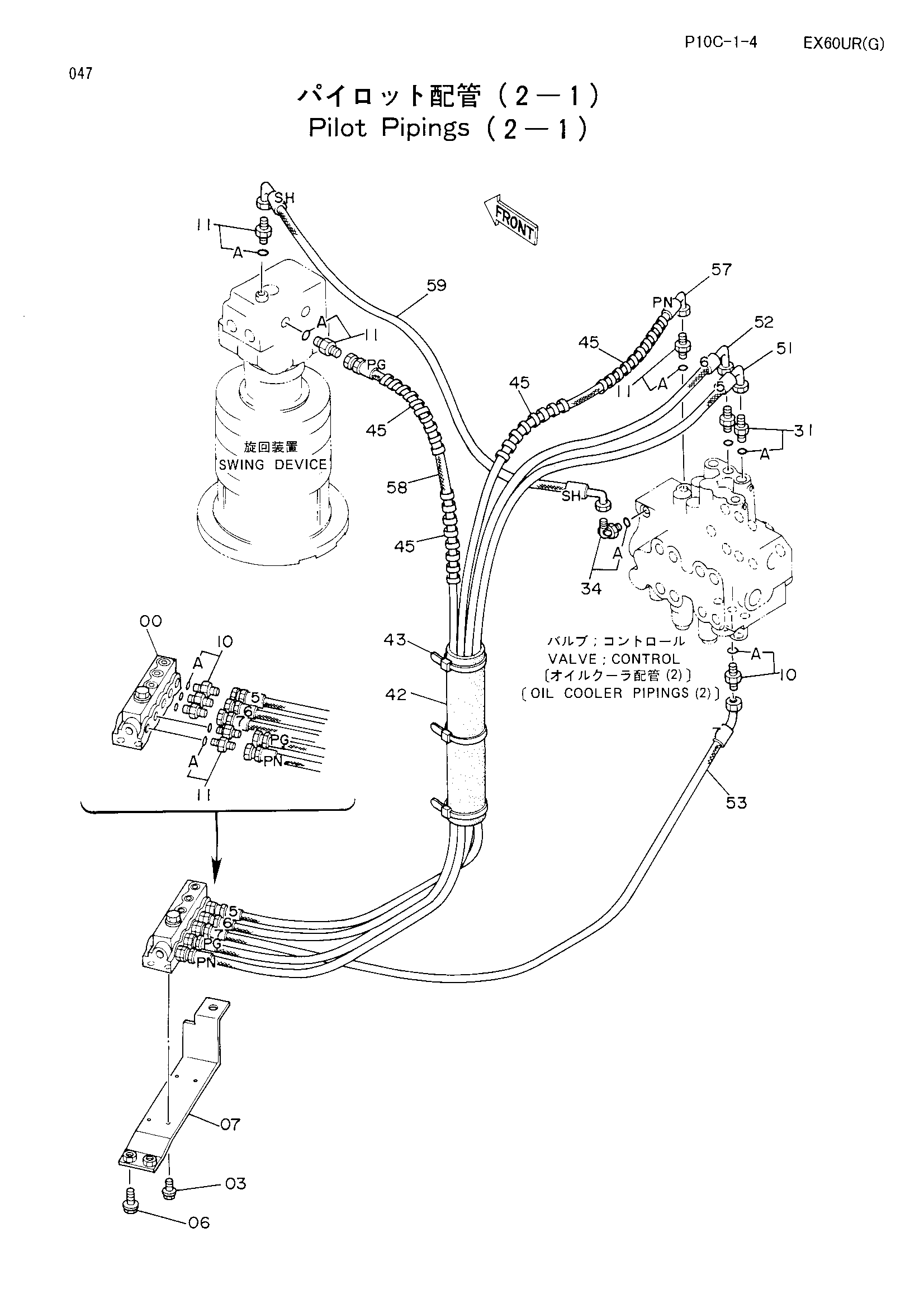

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4197817 | Клапан схокклесс | 1 |
| 03 | J010820 | Болт с шайбой | 4 |
| 06 | J031235 | Болт с шайбой | 3 |
| 07 | 8045316 | Кронштейн | 1 |
| 10 | 4200466 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 5 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4202422 | Адаптер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4154670 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4217147 | Резиновая втулка | 1 |
| 43 | 4121859 | Ленточный зажим | 3 |
| 45 | 4133527 | Защитный кожух | 4 |
| 51 | 4244511 | Нейлоновый шланг (5) | 1 |
| 52 | 4244512 | Нейлоновый шланг (6) | 1 |
| 53 | 4244513 | Нейлоновый шланг (7) | 1 |
| 57 | 4244517 | Нейлоновый шланг (PN) | 1 |
| 58 | 4244518 | Нейлоновый шланг (PG) | 1 |
| 59 | 4244545 | Нейлоновый шланг (SH) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
