Пилотный трубопроводы (2-2) — HITACHI EX60UR

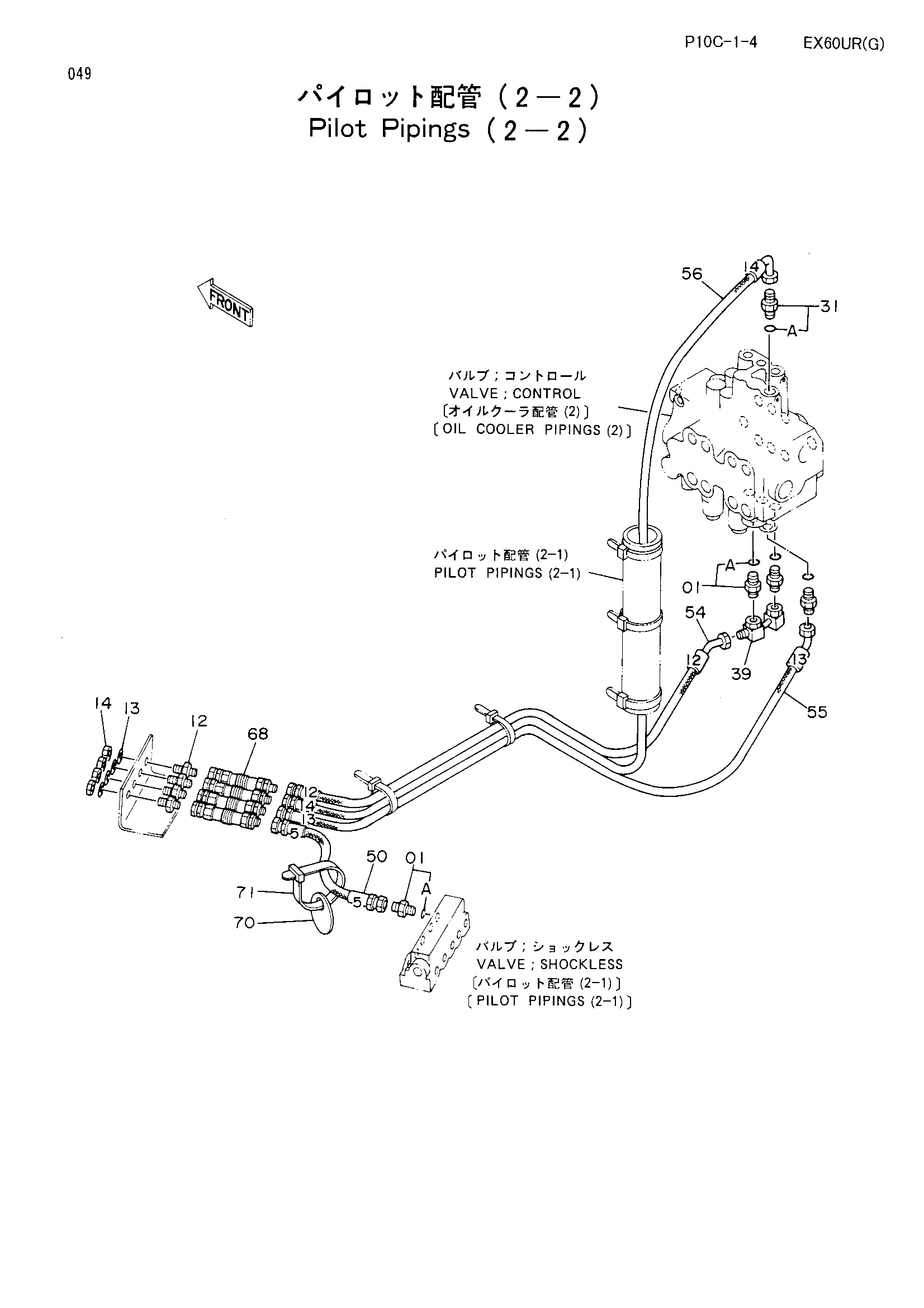

Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4202532 | Адаптер | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 14 | 4202531 | Гайка | 4 |
| 31 | 4202422 | Адаптер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 8040069 | Трубка | 1 |
| 50 | 4247371 замена: 4273205 | Шланг (5) | 1 |
| 50 | 4273205 | Шланг (5) | 1 |
| 54 | 4244514 | Нейлоновый шланг (12) | 1 |
| 55 | 4244515 | Нейлоновый шланг (13) | 1 |
| 56 | 4244516 | Нейлоновый шланг (14) | 1 |
| 68 | 4206057 | Самоуплотняющееся соединение | 4 |
| 70 | 4268004 | Пластина | 1 |
| 71 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
