Масляный радиатор трубопроводы (1) — HITACHI EX60UR

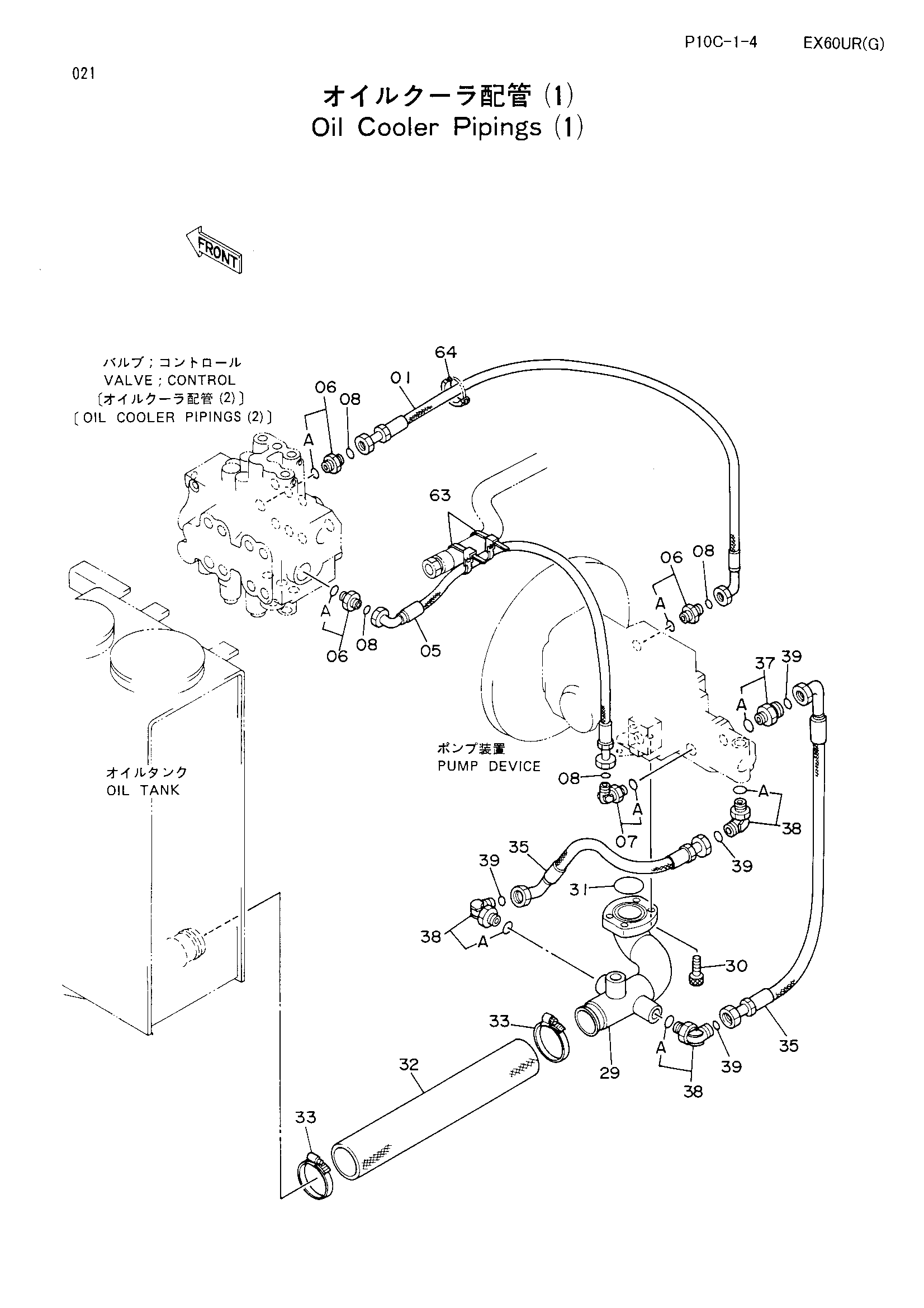

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4245105 | Шланг | 1 |
| 05 | 4245100 | Шланг | 1 |
| 06 | 4188623 | Адаптер | 3 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4217341 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 4 |
| 29 | 7020564 | Всасывающая трубка | 1 |
| 30 | M341236 | Болт с внутренним шестигранником | 4 |
| 31 | A811060 | Уплотнительное кольцо | 1 |
| 32 | 4120294 | Резиновый шланг | 1 |
| 33 | 4504491 | Хомут шланга | 2 |
| 35 | 4239752 | Шланг | 2 |
| 37 | 4189619 | Адаптер | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4157562 | Угловой штуцер | 3 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | 4187308 | Уплотнительное кольцо | 4 |
| 63 | 4055312 | Ленточный зажим | 2 |
| 64 | 4241596 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
