Основной трубопроводы (4) — HITACHI EX60UR

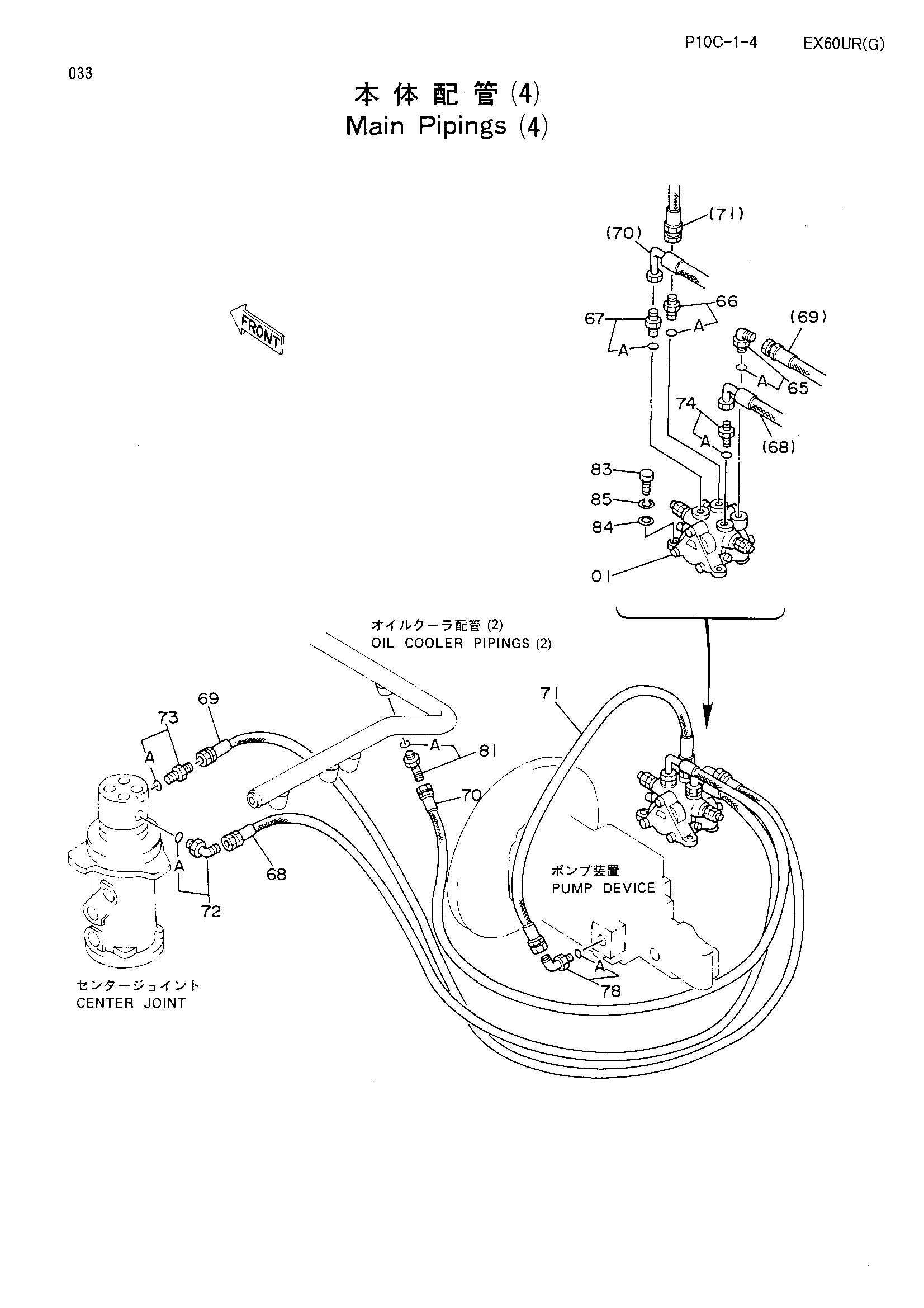

Заводская схема «Основной трубопроводы (4)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4169915 | Гидрораспределитель | 1 |
| 65 | 4154671 | Угловой штуцер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4200466 | Адаптер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4200469 | Адаптер | 1 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 68 | 4244596 | Шланг | 1 |
| 69 | 4244597 | Шланг | 1 |
| 70 | 4244598 | Шланг | 1 |
| 71 | 4244594 замена: 4286043 | Шланг | 1 |
| 71 | 4286043 | Шланг | 1 |
| 72 | 4154671 | Угловой штуцер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4200466 | Адаптер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4200466 | Адаптер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4200471 | Угловой штуцер | 1 |
| 78A | 4506418 | Уплотнительное кольцо | 1 |
| 81 | 4190244 | Угловой штуцер | 1 |
| 81A | 4509180 | Уплотнительное кольцо | 1 |
| 83 | J901030 | Болт | 3 |
| 84 | A590110 | Плоская шайба | 3 |
| 85 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
