Гидромотор (ход) — HITACHI EX60UR

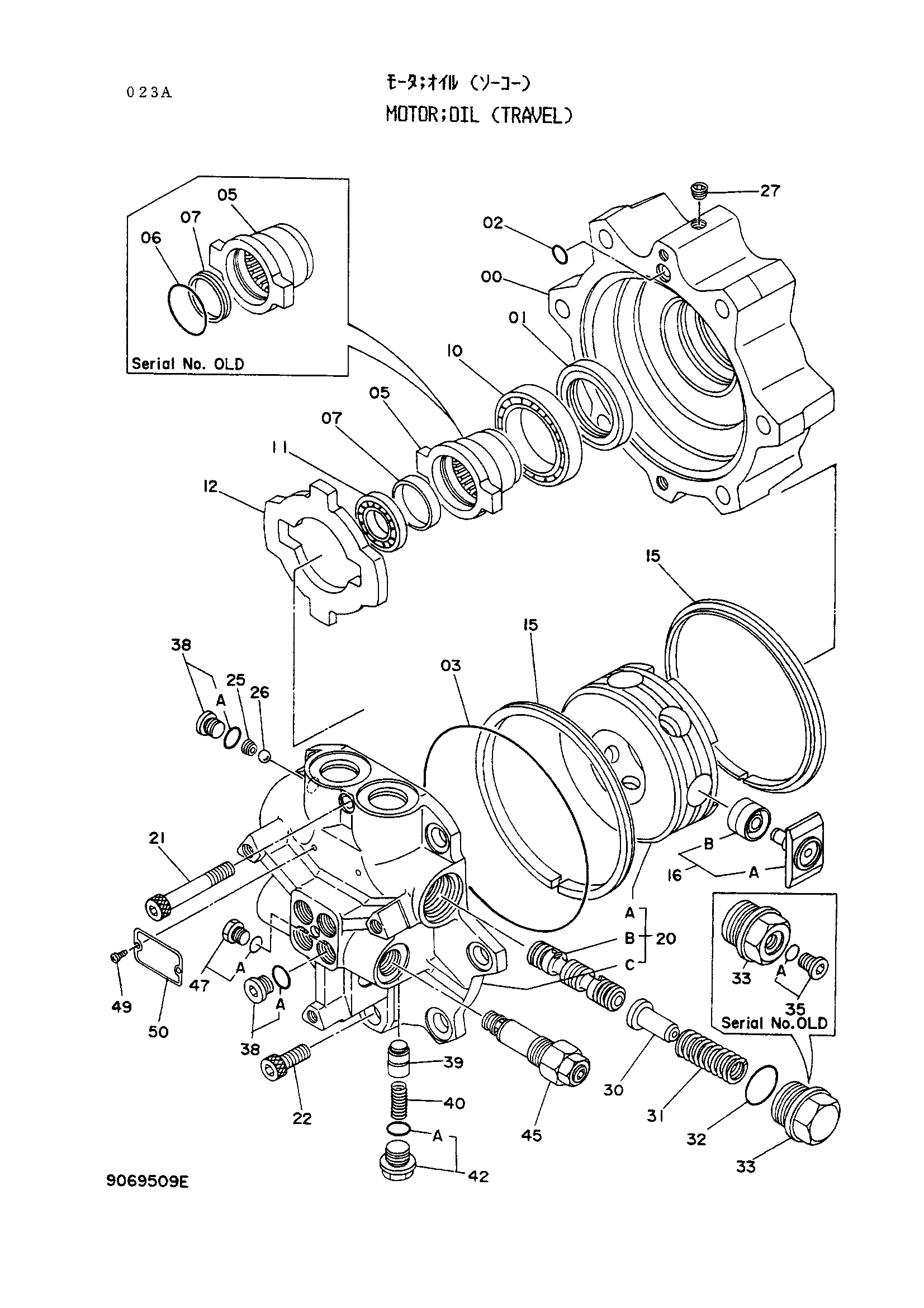

Заводская схема «Гидромотор (ход)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9069509 | Гидромотор | 1 | |
| 00 | 2023150 | Корпус передний | 1 |
| 01 | 4176022 | Масляное уплотнение | 1 |
| 02 | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4154877 | Уплотнительное кольцо | 1 |
| 05 | 3036356 замена: 3049931 | Муфта | 1 |
| 05 | 3036356 замена: 4252672 | Муфта | 1 |
| 05 | 3036356 замена: 3049931 | Муфта | 1 |
| 05 | 3036356 замена: 4252672 | Муфта | 1 |
| 05 | 3036356 замена: 3049931 | Муфта | 1 |
| 05 | 3036356 замена: 4252672 | Муфта | 1 |
| 05 | 3036356 замена: 3049931 | Муфта | 1 |
| 05 | 3036356 замена: 4252672 | Муфта | 1 |
| 05 | 3036356 замена: 3049931 | Муфта | 1 |
| 05 | 3036356 замена: 4252672 | Муфта | 1 |
| 05 | 3049931 | Муфта | 1 |
| 05 | 3049931 | Муфта | 1 |
| 05 | 3049931 | Муфта | 1 |
| 05 | 3049931 | Муфта | 1 |
| 05 | 3049931 | Муфта | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 06 | A810040 | Уплотнительное кольцо | 1 |
| 07 | 4193403 замена: 3049931 | Колпачок | 1 |
| 07 | 4193403 замена: 4252672 | Колпачок | 1 |
| 07 | 4193403 замена: 3049931 | Колпачок | 1 |
| 07 | 4193403 замена: 4252672 | Колпачок | 1 |
| 07 | 4193403 замена: 3049931 | Колпачок | 1 |
| 07 | 4193403 замена: 4252672 | Колпачок | 1 |
| 07 | 4193403 замена: 3049931 | Колпачок | 1 |
| 07 | 4193403 замена: 4252672 | Колпачок | 1 |
| 07 | 4193403 замена: 3049931 | Колпачок | 1 |
| 07 | 4193403 замена: 4252672 | Колпачок | 1 |
| 07 | 4252672 | Колпачок | 1 |
| 07 | 4252672 | Колпачок | 1 |
| 07 | 4252672 | Колпачок | 1 |
| 07 | 4252672 | Колпачок | 1 |
| 07 | 4252672 | Колпачок | 1 |
| 10 | 4193402 | Шариковый подшипник | 1 |
| 11 | 4193401 | Шариковый подшипник | 1 |
| 12 | 4175921 | Соединение | 1 |
| 15 | 4137815 | Кольцо направляющая | 2 |
| 16 | 9086054 | Поршень в сборе | 7 |
| 16A | 3027417 | Поршень | 1 |
| 16B | 9722265 | Шарнир | 1 |
| 20 | 9069491 | Корпус в сборе | 1 |
| 20A | 3036354 | Ротор | 1 |
| 20B | 3036353 | Золотник | 1 |
| 20C | 1011854 | Корпус задний | 1 |
| 21 | M341056 | Болт с внутренним шестигранником | 1 |
| 22 | M341020 | Болт с внутренним шестигранником | 1 |
| 25 | 4193400 | Пробка | 1 |
| 26 | 4509493 | Шарик | 1 |
| 27 | 94-2010 | Пробка | 1 |
| 30 | 4154878 | Ограничитель | 2 |
| 31 | 4193377 | Пружина сжатия | 2 |
| 32 | 4506429 | Уплотнительное кольцо | 2 |
| 33 | 4193378 замена: 4229631 | Пробка | 2 |
| 33 | 4193378 | Пробка | 2 |
| 33 | 4229631 замена: 4229631 | Пробка | 2 |
| 33 | 4229631 | Пробка | 2 |
| 35 | 4147553 замена: 9089484 | Пробка | 2 |
| 35 | 9089484 замена: 4147553 | Пробка | 2 |
| 35 | 9089484 | Пробка | 2 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
| 35A | 4506408 | Уплотнительное кольцо | 1 |
| 38 | 9089485 | Пробка | 5 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4193379 | Тарельчатый клапан | 2 |
| 40 | 4193376 | Пружина сжатия | 2 |
| 42 | 4154884 замена: 9089487 | Пробка | 2 |
| 42 | 9089487 | Пробка | 2 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
| 45 | 9069460 замена: 9096565 | Предохранительный клапан | 2 |
| 45 | 9069460 | Предохранительный клапан | 2 |
| 45 | 9069460 | Предохранительный клапан | 2 |
| 45 | 9096565 замена: 9069460 | Предохранительный клапан | 2 |
| 45 | 9096565 | Предохранительный клапан | 2 |
| 45 | 9096565 | Предохранительный клапан | 2 |
| 47 | 4092534 замена: 9089486 | Пробка | 1 |
| 47 | 9089486 | Пробка | 1 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | M492564 | Приводной винт | 2 |
| 50 | 3039529 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
