Управление деталь — HITACHI EX60UR

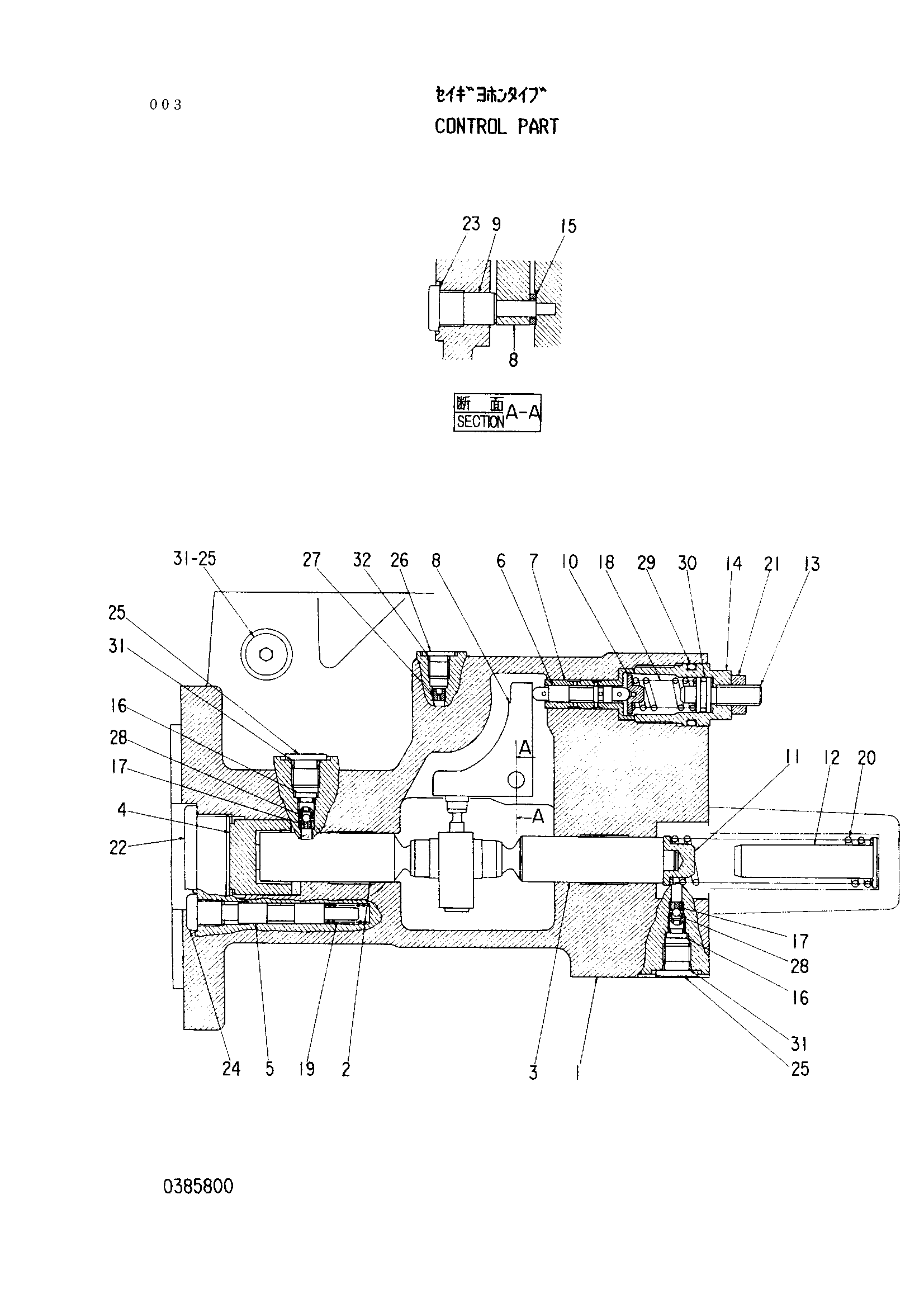

Заводская схема «Управление деталь» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 8 | 0385801 | Рукоять | 1 |
| 9 | 0385802 | Вал | 1 |
| 10 | 0385803 | Седло пружины | 1 |
| 11 | 0385804 | Седло пружины | 1 |
| 12 | 0385805 | Седло пружины | 1 |
| 13 | 0385806 | Винт | 1 |
| 14 | 0385807 | Направляющая | 1 |
| 15 | 0383606 | Регулировочная шайба | 1 |
| 18 | 0385808 | Пружина | 1 |
| 19 | 0385809 | Пружина | 1 |
| 20 | 0385810 | Пружина | 1 |
| 21 | 0242109 | Гайка | 1 |
| 22 | 0263701 | Пробка | 1 |
| 23 | 0230126 | Пробка | 1 |
| 24 | 0214908 | Пробка | 1 |
| 25 | 0215221 | Пробка | 3 |
| 26 | 0215220 | Пробка | 1 |
| 27 | 0385811 | Дроссель | 1 |
| 29 | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 0385812 | Уплотнительное кольцо | 1 |
| 31 | 957366 | Уплотнительное кольцо | 3 |
| 32 | 4506408 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
