Основной трубопроводы (1) — HITACHI EX60UR

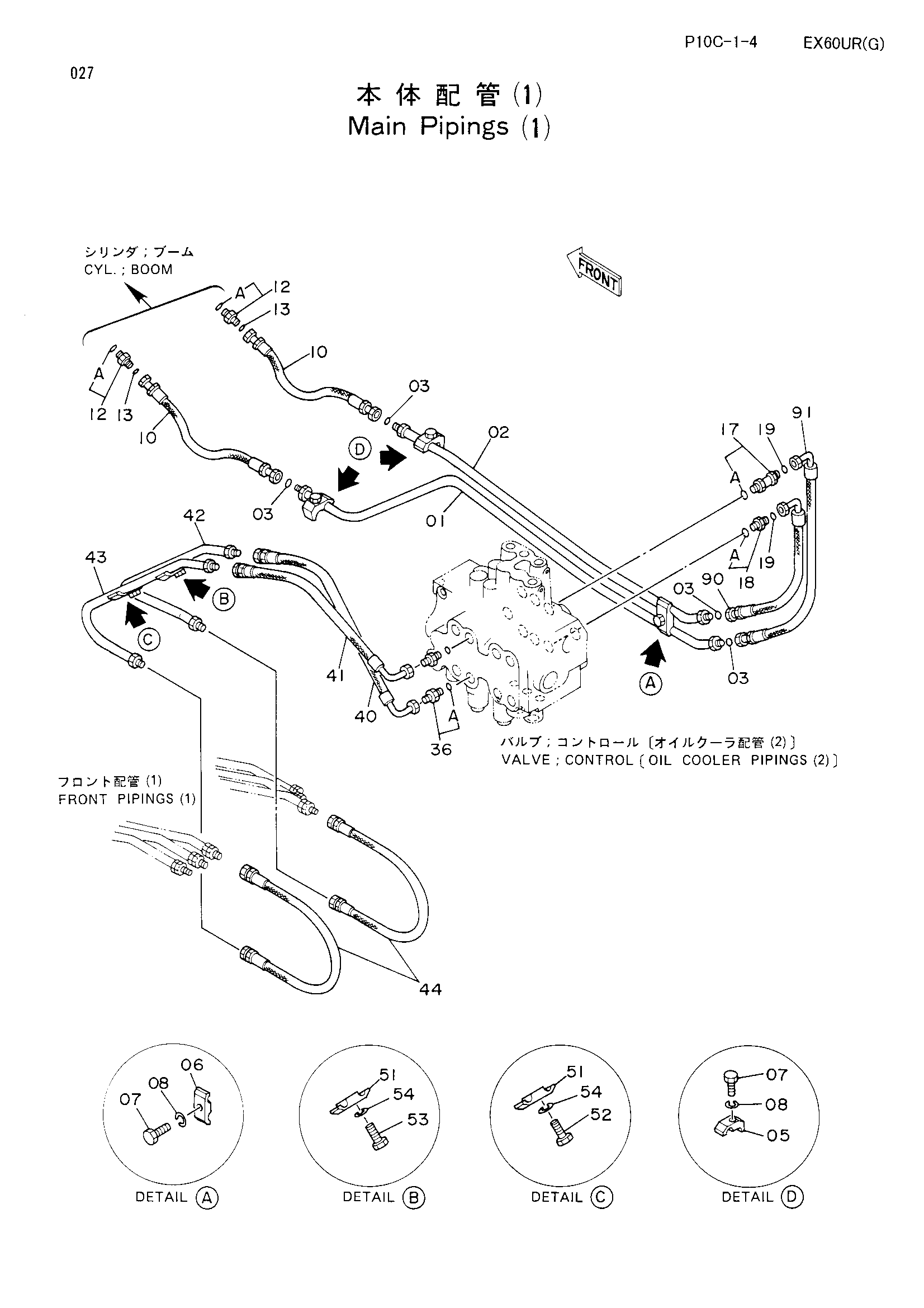

Заводская схема «Основной трубопроводы (1)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8044641 | Трубка | 1 |
| 02 | 8044642 | Трубка | 1 |
| 03 | 4138938 | Уплотнительное кольцо | 4 |
| 05 | 4190125 | Хомут трубки | 2 |
| 06 | 4189858 | Хомут трубки | 1 |
| 07 | J901245 | Болт | 3 |
| 08 | A590912 | Пружинная шайба | 3 |
| 10 | 4247538 | Шланг | 2 |
| 12 | 4189602 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4199247 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4189602 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 36 | 4200469 | Адаптер | 2 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4247395 | Шланг | 1 |
| 41 | 4247394 | Шланг | 1 |
| 42 | 8045750 | Трубка | 1 |
| 43 | 8045748 | Трубка | 1 |
| 44 | 4250803 | Шланг | 2 |
| 51 | 4189858 | Хомут трубки | 2 |
| 52 | J901245 | Болт | 1 |
| 53 | J901240 | Болт | 1 |
| 54 | A590912 | Пружинная шайба | 2 |
| 90 | 4245164 | Шланг | 1 |
| 91 | 4245165 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
