Рама — HITACHI EX60UR

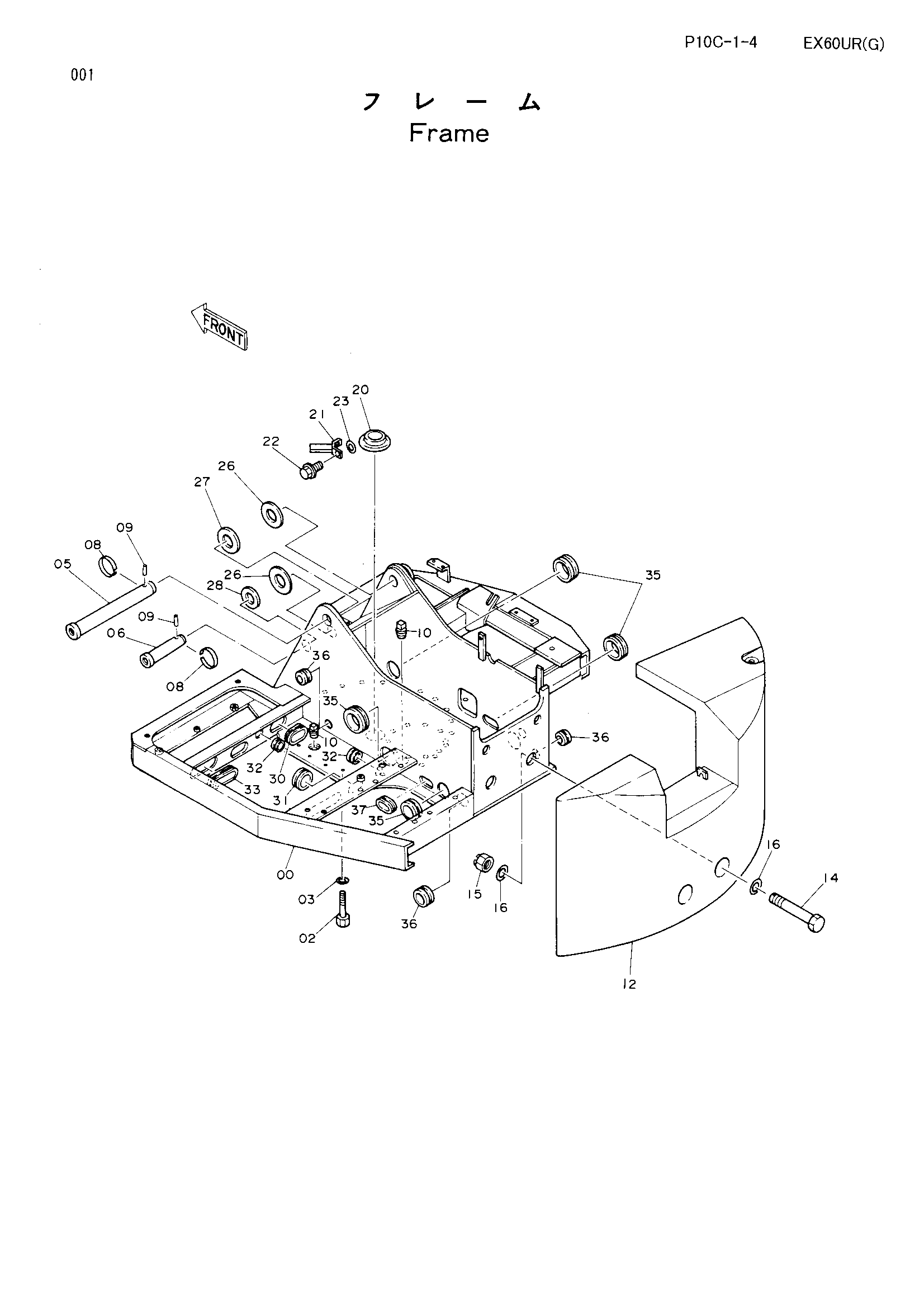

Заводская схема «Рама» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002400 | Рама основной | 1 |
| 02 | J931685 | Болт | 22 |
| 03 | 4114405 | Шайба | 22 |
| 05 | 3045938 | Палец | 1 |
| 06 | 3040807 | Палец | 1 |
| 08 | 4065688 | Кольцо | 2 |
| 09 | 4065689 | Палец | 2 |
| 10 | J75214 | Пробка | 2 |
| 12 | 6009953 | Противовес | 1 |
| 14 | 4240705 | Болт | 2 |
| 15 | M643940 | Корончатая гайка | 2 |
| 16 | 4114411 | Шайба | 4 |
| 20 | 4195033 | Крышка | 1 |
| 21 | 8044643 | Ограничитель | 1 |
| 22 | J011230 | Болт с шайбой | 2 |
| 22 | J901220 | Болт | 2 |
| 23 | 4086891 | Шайба | 2 |
| 26 | 4224057 | Шайба 1.0 | 3 |
| 27 | 4224058 | Шайба 2.0 | 1 |
| 28 | 4180196 | Проставка 1.2 | 3 |
| 30 | 4213559 | Резиновая втулка | 1 |
| 31 | 4211191 | Резиновая втулка | 1 |
| 32 | 4201995 | Резиновая втулка | 2 |
| 33 | 4240699 | Резиновая втулка | 1 |
| 35 | 4201986 | Резиновая втулка | 4 |
| 36 | 4240698 | Резиновая втулка | 2 |
| 37 | 4240700 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
