Пилотный трубопроводы (2-3) — HITACHI EX60UR

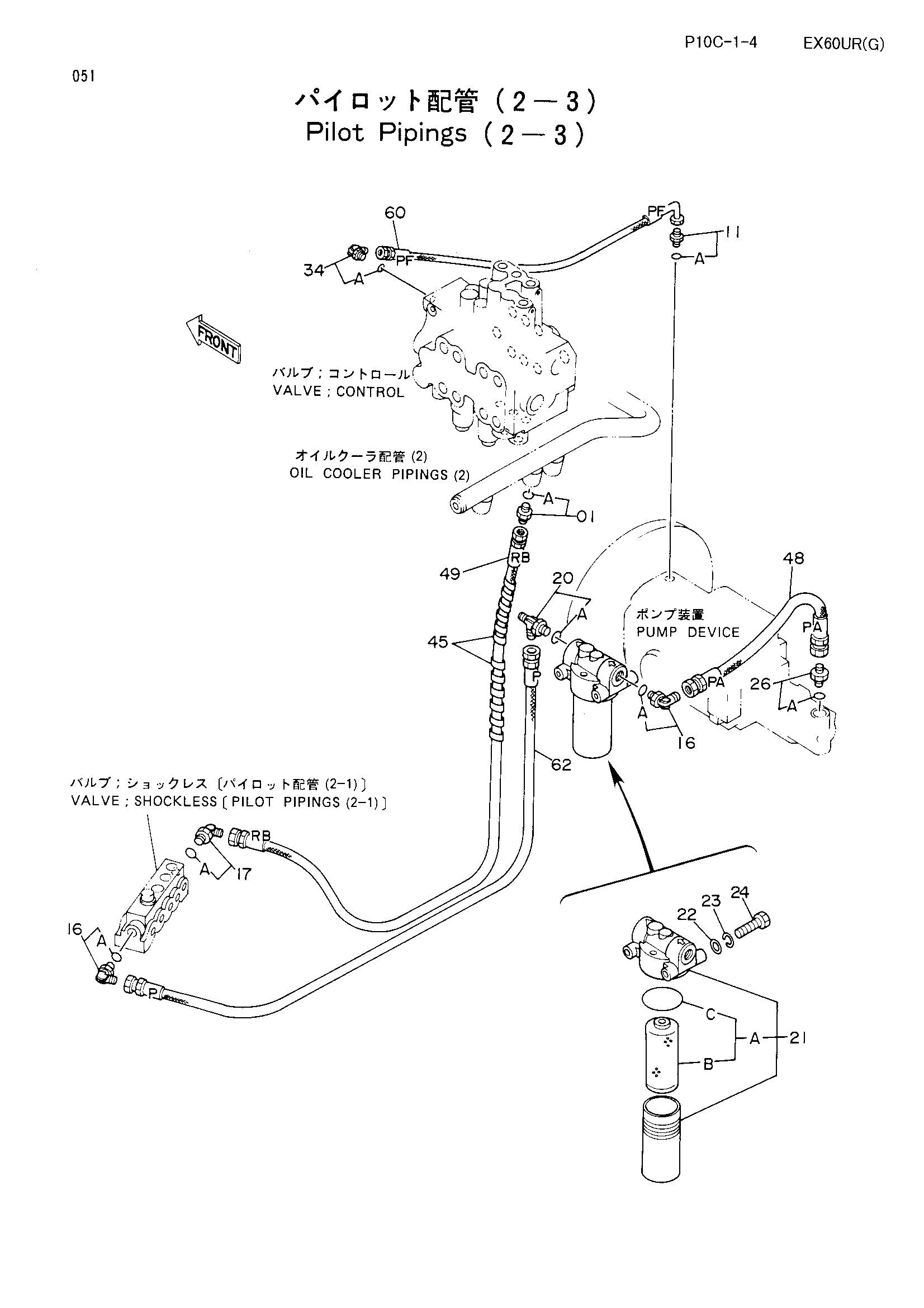

Заводская схема «Пилотный трубопроводы (2-3)» для HITACHI EX60UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200465 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200471 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4154671 | Угловой штуцер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4227061 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4191300 | Масляный фильтр | 1 |
| 21A | 4207841 | Элемент масляный | 1 |
| 21B | 4191301 | Фильтрующий элемент | 1 |
| 21C | A811065 | Уплотнительное кольцо | 1 |
| 22 | 4114402 | Шайба | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J901000 | Болт | 2 |
| 26 | 4200469 | Адаптер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4154670 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4133527 | Защитный кожух | 2 |
| 48 | 4247370 | Шланг (PA) | 1 |
| 49 | 4247372 | Шланг (RB) | 1 |
| 60 | 4247369 | Шланг (PF) | 1 |
| 62 | 4250841 | Шланг (P) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
