Каталог запчастей HITACHI
Телескопе гидроцилиндр (2) — HITACHI EX60T-2

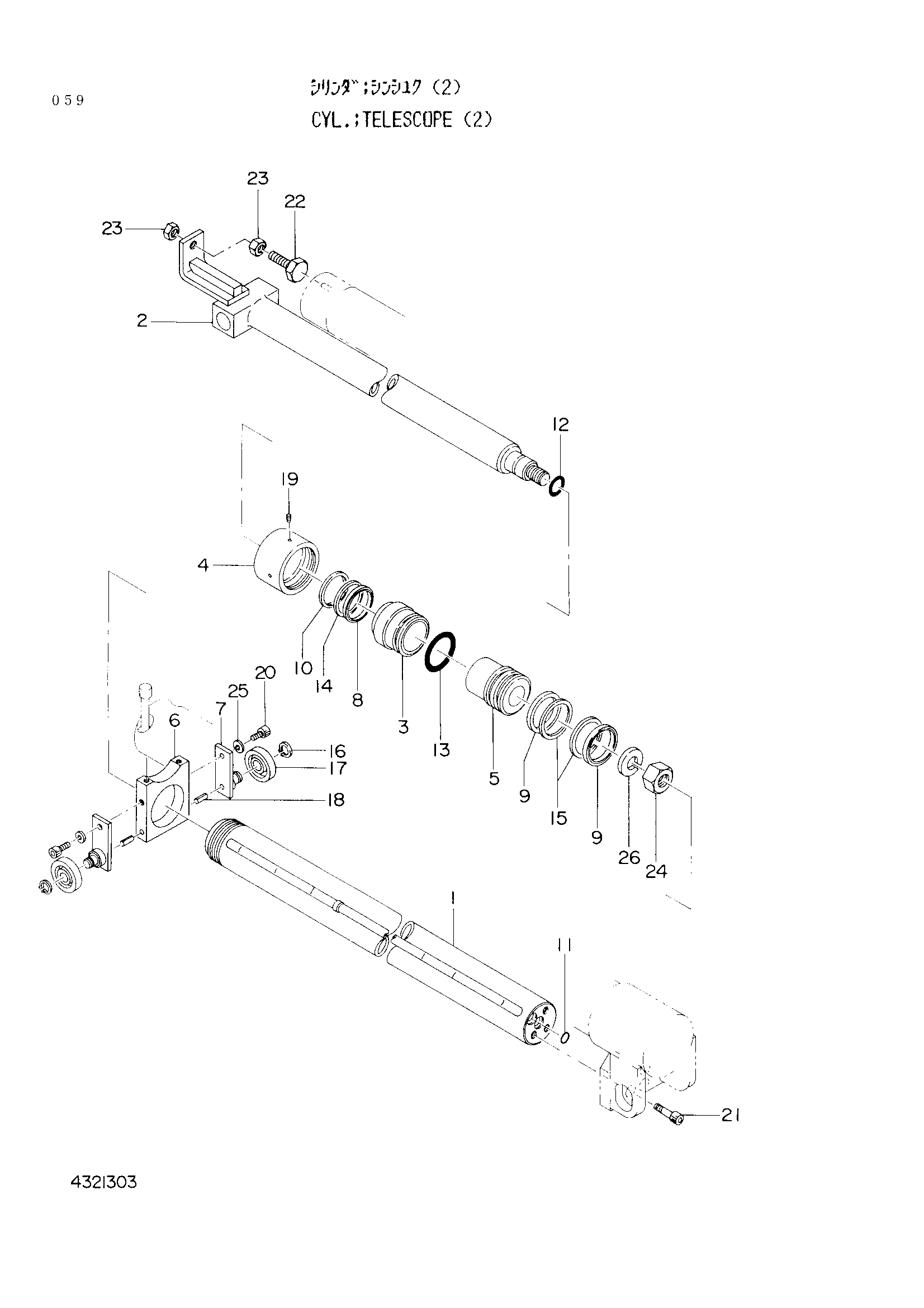

Заводская схема «Телескопе гидроцилиндр (2)» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4321303 | Гидроцилиндр. телескопе (2) | 1 | |
| 1 | 4321572 | Труба гидроцилиндра | 1 |
| 2 | 4321573 | Шток поршня | 1 |
| 3 | 4321574 | Головка гидроцилиндра | 1 |
| 4 | 4321575 | Крышка | 1 |
| 5 | 4321576 | Поршень | 1 |
| 6 | 4321577 | Кронштейн | 1 |
| 7 | 4321578 | Кронштейн | 2 |
| 8 | 4321579 | Манжета | 1 |
| 9 | 4321580 | Манжета | 2 |
| 10 | 4321581 | Пылезащитное уплотнение | 1 |
| 11 | 4321479 | Уплотнительное кольцо | 2 |
| 12 | 4321583 | Уплотнительное кольцо | 1 |
| 13 | 4321561 | Уплотнительное кольцо | 1 |
| 14 | 4321585 | Опорное кольцо | 1 |
| 15 | 4321586 | Опорное кольцо | 2 |
| 16 | 4321587 | Стопорное кольцо | 2 |
| 17 | 4321588 | Подшипник | 2 |
| 18 | 4321589 | Пружинный штифт | 2 |
| 19 | 4321590 | Винт | 1 |
| 20 | 4321591 | Болт с внутренним шестигранником | 2 |
| 21 | 4321592 | Болт с внутренним шестигранником | 3 |
| 22 | 4321593 | Болт | 1 |
| 23 | 4321445 | Гайка | 2 |
| 24 | 4321595 | Гайка | 1 |
| 25 | 4321446 | Пружинная шайба | 2 |
| 26 | 4321597 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
