Масляный радиатор трубопроводы (1) — HITACHI EX60T-2

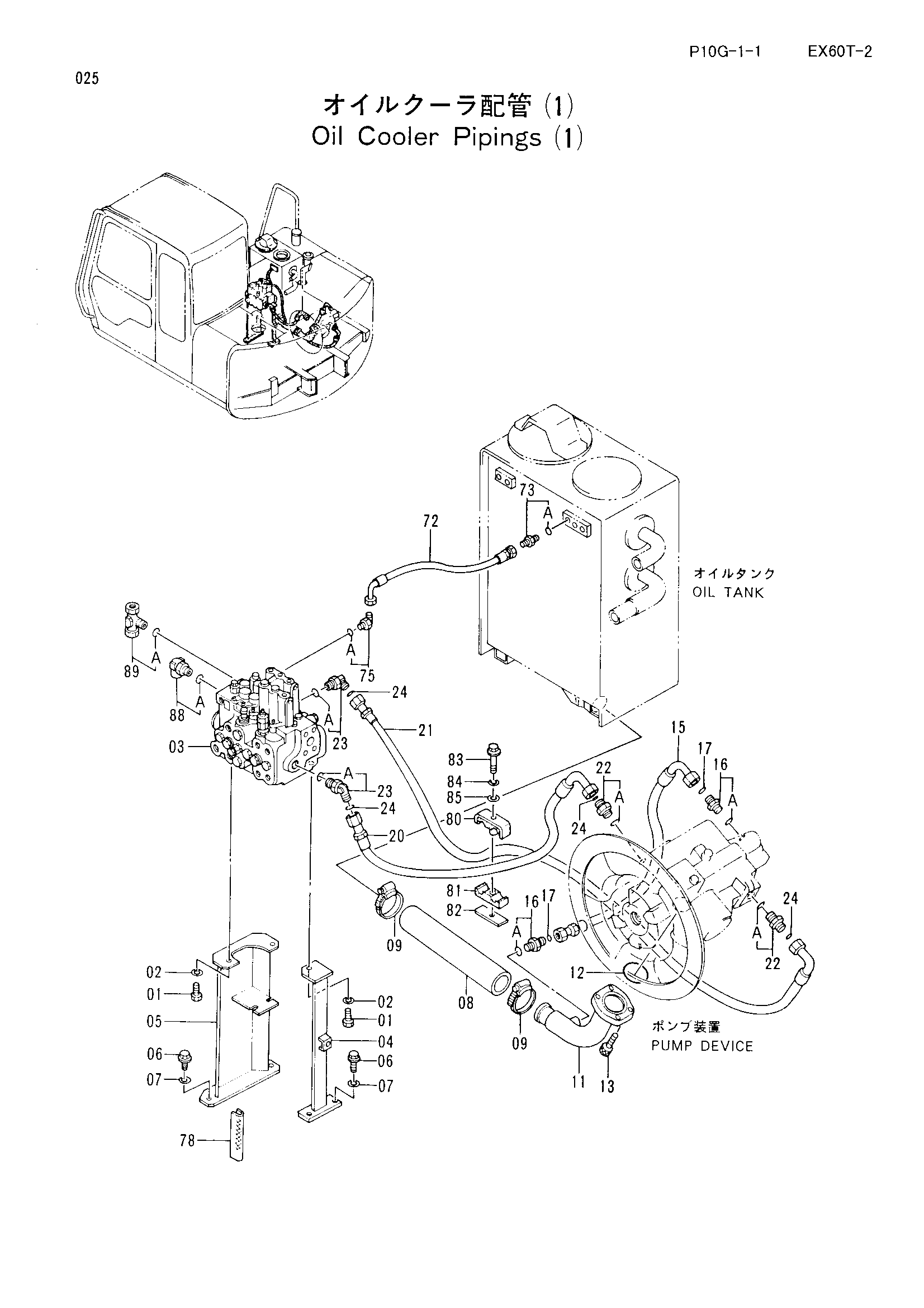

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901430 | Болт | 3 |
| 02 | A590914 | Пружинная шайба | 3 |
| 03 | 4312513 | Гидрораспределитель | 1 |
| 04 | 7024331 | Кронштейн | 1 |
| 05 | 6013291 | Кронштейн | 1 |
| 06 | J011230 | Болт с шайбой | 4 |
| 07 | 4086891 | Шайба | 4 |
| 08 | 4294186 | Резиновый шланг | 1 |
| 09 | 4504491 | Хомут шланга | 2 |
| 11 | 7025640 | Всасывающая трубка | 1 |
| 12 | A811075 | Уплотнительное кольцо | 1 |
| 13 | M341236 | Болт с внутренним шестигранником | 4 |
| 15 | 4217388 | Шланг | 1 |
| 16 | 4189619 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 4247593 | Шланг | 1 |
| 21 | 4205338 | Шланг | 1 |
| 22 | 4189619 | Адаптер | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4157562 | Угловой штуцер | 2 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
| 72 | 4218061 | Нейлоновый шланг | 1 |
| 73 | 4200465 | Адаптер | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4154670 | Угловой штуцер | 1 |
| 75A | 957366 | Уплотнительное кольцо | 1 |
| 78 | 4301704 | Защитный кожух | 1 |
| 80 | 4303988 | Хомут трубки | 1 |
| 81 | 4285722 | Резиновая прокладка | 1 |
| 82 | 4303989 | Пластина | 1 |
| 83 | J901090 | Болт | 1 |
| 84 | A590910 | Пружинная шайба | 1 |
| 85 | J222010 | Шайба | 1 |
| 88 | 4222750 | Угловой штуцер | 1 |
| 88A | 957366 | Уплотнительное кольцо | 1 |
| 89 | 4247930 | Тройник | 1 |
| 89A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
