Подъёмный механизм лебёдка — HITACHI EX60T-2

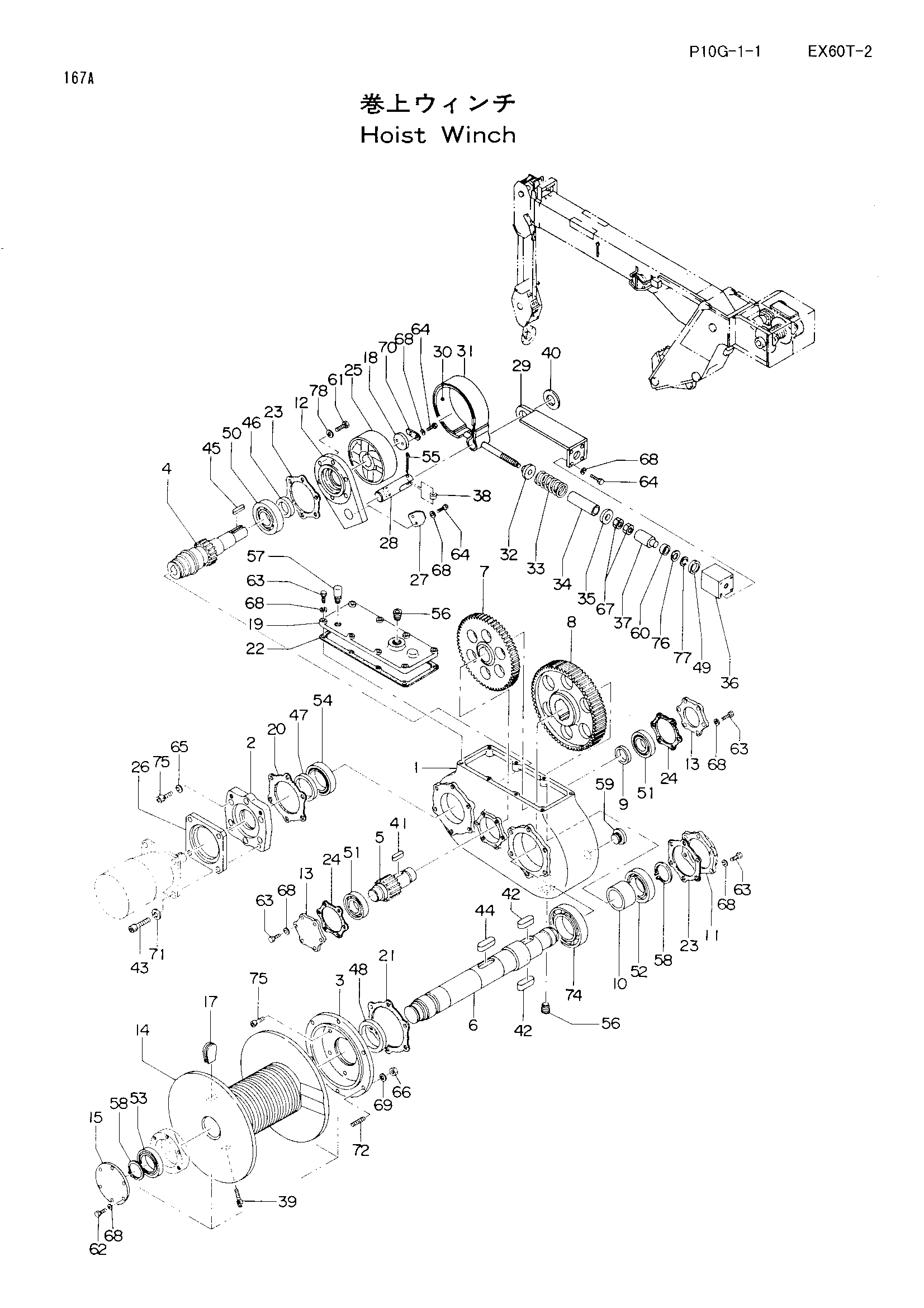

Заводская схема «Подъёмный механизм лебёдка» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4321300	Подъёмный механизм лебёдка	1
1	4321380	Корпус шестерня	1
2	4321381	Фланец	1
3	4321382	Фланец	1
4	4321383	Вал	1
5	4321384	Вал	1
6	4321385	Вал	1
7	4321386	Шестерня	1
8	4321387	Шестерня	1
9	4321388	Втулка	1
10	4321389	Проставка	1
11	4321390	Крышка	1
12	4321391	Крышка	1
13	4321392	Крышка	2
14	4321393	Барабан	1
15	4321394	Крышка	1
17	4321395	Ведге	1
18	4321396	Шайба	1
19	4321397	Крышка	1
20	4321398	Манжета	1
21	4321399	Манжета	1
22	4321400	Манжета	1
23	4321401	Манжета	2
24	4321402	Манжета	2
25	4321403	Колесо	1
26	4321404	Фланец	1
27	4321405	Ограничитель	1
28	4321406	Палец	1
29	4321407	Кронштейн	1
30	4321408	Накладка	1
31	4321409	Лента тормоз	1
32	4321410	Втулка	1
33	4321411	Пружина	1
34	4321412	Втулка	1
35	4321413	Шайба	1
36	4321414	Гидроцилиндр	1
37	4321415	Поршень	1
38	4321416	Втулка	1
39	4321417	Болт с внутренним шестигранником	1
40	4321418	Шайба	1
41	4321419	Шпонка	1
42	4321420	Шпонка	2
43	4321421	Болт с внутренним шестигранником	4
44	4321422	Шпонка	1
45	4321423	Шпонка	1
46	4321424	Масляное уплотнение	1
47	4321425	Масляное уплотнение	1
48	4321426	Масляное уплотнение	1
49	4321427	Пылезащитное уплотнение	1
50	4321428	Подшипник	1
51	4321429	Подшипник	2
52	4321430	Подшипник	1
53	4321431	Подшипник	1
54	4321432	Подшипник	1
55	4321433	Шплинт	1
56	4321434	Пробка	2
57	4321435	Сапун	1
58	4321436	Стопорное кольцо	2
59	4321437	Указатель уровня	1
60	4321438	U-образная манжета	1
61	4321439	Болт	6
62	4321440	Болт	6
63	4321441	Болт	26
64	4321442	Болт	8
65	4321443	Шайба	6
66	4321341	Гайка	6
67	4321445	Гайка	2
68	4321446	Пружинная шайба	40
69	4321357	Пружинная шайба	6
70	4321448	Стопорная пластина	1
71	4321449	Шайба	4
72	4321450	Болт шпилька	6
74	4321451	Подшипник	1
75	4321452	Болт с внутренним шестигранником	12
76	4321453	Шайба	1
77	4321454	Стопорное кольцо	1
78	4321356	Пружинная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
