Пилотный трубопроводы (2-1) — HITACHI EX60T-2

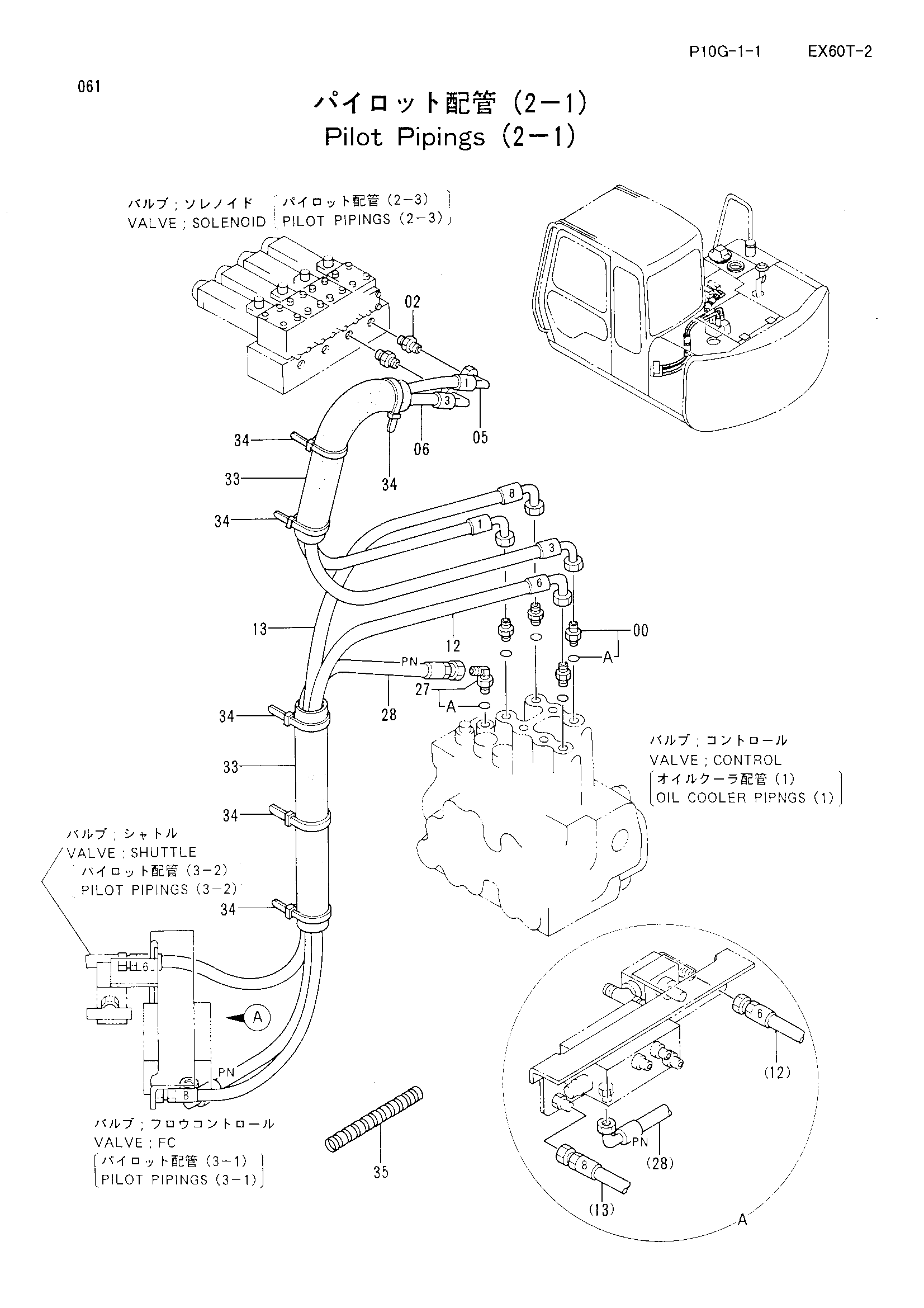

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202422 | Адаптер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4215648 | Адаптер | 2 |
| 05 | 4317867 | Нейлоновый шланг (1) | 1 |
| 06 | 4317877 | Нейлоновый шланг (3) | 1 |
| 12 | 4283703 | Нейлоновый шланг (6) | 1 |
| 13 | 4300566 | Нейлоновый шланг (8) | 1 |
| 27 | 4193826 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4294604 | Нейлоновый шланг (PN) | 1 |
| 33 | 4217147 | Резиновая втулка | 2 |
| 34 | 4055312 | Ленточный зажим | 6 |
| 35 | 4133527 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
