Стрела — HITACHI EX60T-2

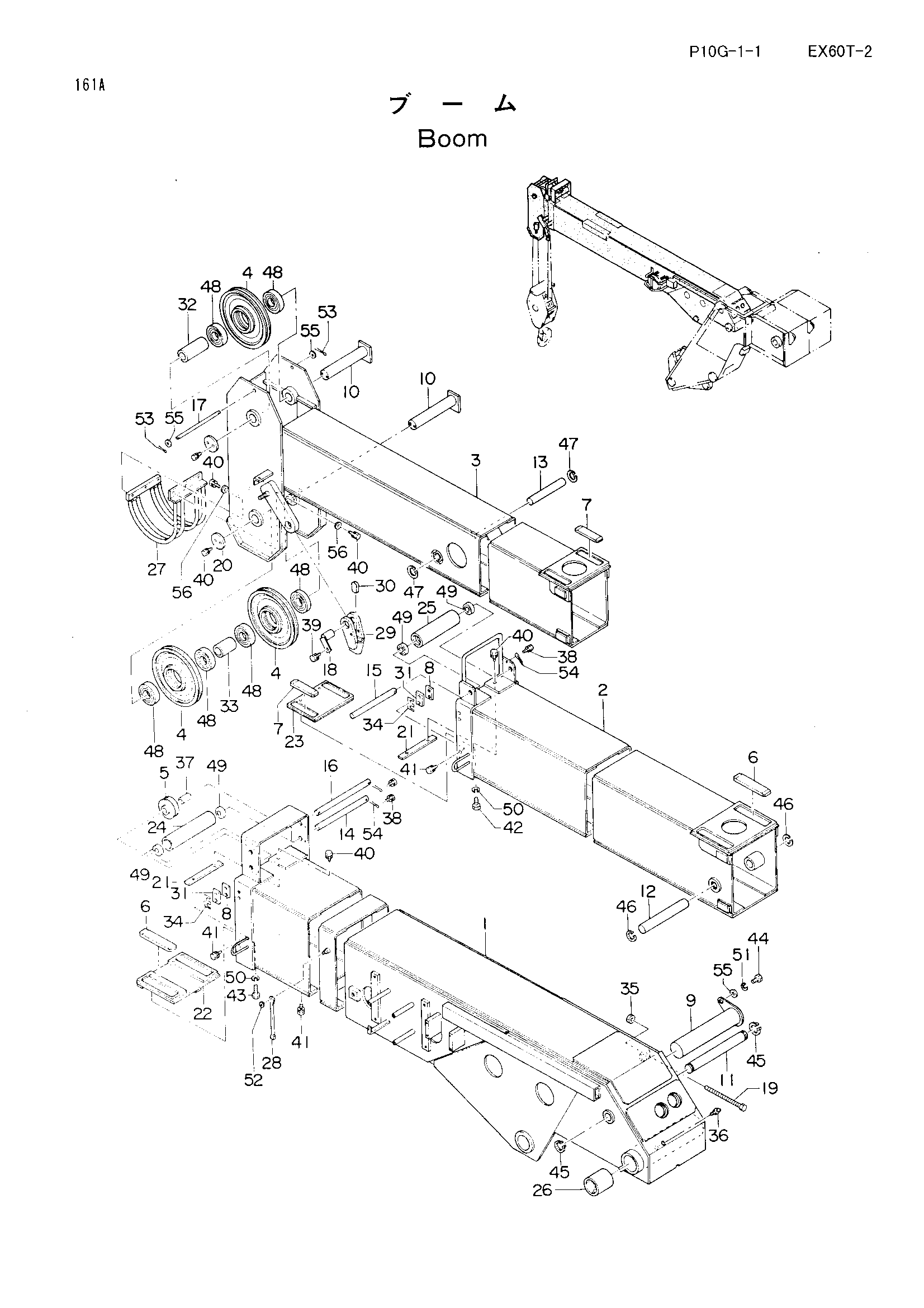

Заводская схема «Стрела» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4321298	Стрела	1
1	4321307	Стрела (1)	1
2	4321308	Стрела (2)	1
3	4321309	Стрела (3)	1
4	4321310	Канатный блок	3
5	4321311	Канатный блок	1
6	4321312	Пластина	4
7	4321313	Пластина	4
8	4321314	Пластина	8
9	4321315	Палец	1
10	4321316	Палец	2
11	4321317	Палец	1
12	4321318	Палец	1
13	4321319	Палец	1
14	4321320	Палец	1
15	4321321	Палец	1
16	4321322	Палец	1
17	4321323	Палец	1
18	4321324	Палец	1
19	4321325	Болт	1
20	4321326	Пластина	2
21	4321327	Пластина	2
22	4321328	Базовый	1
23	4321329	Базовый	1
24	4321330	Ролик	1
25	4321331	Ролик	1
26	4321332	Втулка	2
27	4321333	Направляющая	1
28	4321334	Индикатор	2
29	4321335	Разъём	1
30	4321336	Ведге	1
31	4321337	Проставка	8
32	4321338	Втулка	1
33	4321339	Втулка	1
34	4321340	Регулировочная шайба	8
35	4321341	Гайка	1
36	4321342	Пресс-маслёнка	1
37	4321343	Втулка	2
38	4321344	Болт с шайбой	3
39	4321345	Болт с шайбой	1
40	4321346	Болт с шайбой	14
41	4321347	Болт с шайбой	17
42	4321348	Болт	2
43	4321349	Болт	2
44	4321350	Болт	1
45	4321351	Стопорное кольцо	2
46	4321352	Стопорное кольцо	2
47	4321353	Стопорное кольцо	2
48	4321354	Подшипник	6
49	4321355	Подшипник	4
50	4321356	Пружинная шайба	4
51	4321357	Пружинная шайба	1
52	4321358	Гайка	2
53	4321359	Шплинт	2
54	4321360	Шплинт	4
55	4321361	Плоская шайба	3
56	4321362	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
