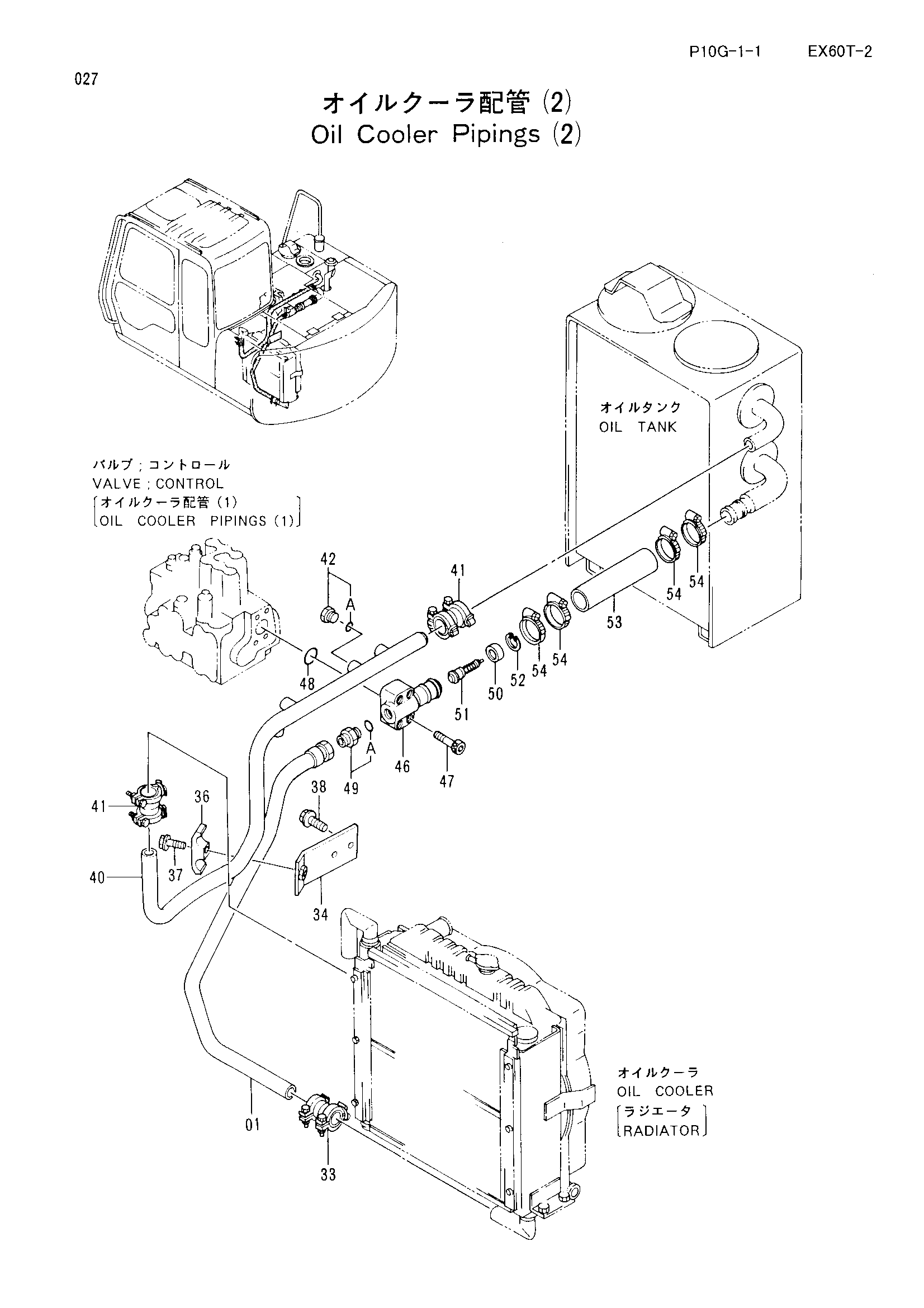

Масляный радиатор трубопроводы (2) — HITACHI EX60T-2
Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX60T-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025478 | Трубка | 1 |
| 33 | 4071213 | Муфта | 1 |
| 34 | 9738552 | Кронштейн | 1 |
| 36 | 4189860 | Хомут трубки | 1 |
| 37 | J011265 | Болт с шайбой | 1 |
| 38 | J021025 | Болт с шайбой | 2 |
| 40 | 7025477 | Трубка | 1 |
| 41 | 4071213 | Муфта | 2 |
| 42 | 4174542 | Пробка | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 2023808 | Коллектор | 1 |
| 47 | M341065 | Болт с внутренним шестигранником | 4 |
| 48 | A810050 | Уплотнительное кольцо | 1 |
| 49 | 4042034 | Адаптер | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 50 | 4197527 | Кольцо | 1 |
| 51 | 4197528 | Клапан | 1 |
| 52 | 930453 | Стопорное кольцо | 1 |
| 53 | 4099118 | Резиновый шланг | 1 |
| 54 | 4504198 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX60T-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
